DSi Series Power Amplifiers
Operation Manual Mode d'emploi page 13
Amplificateurs de puissance
Bedienungsanleitung
Leistungsendstufen
Manual de Operación
Amplificadores de potencia
2 Setup (continued)

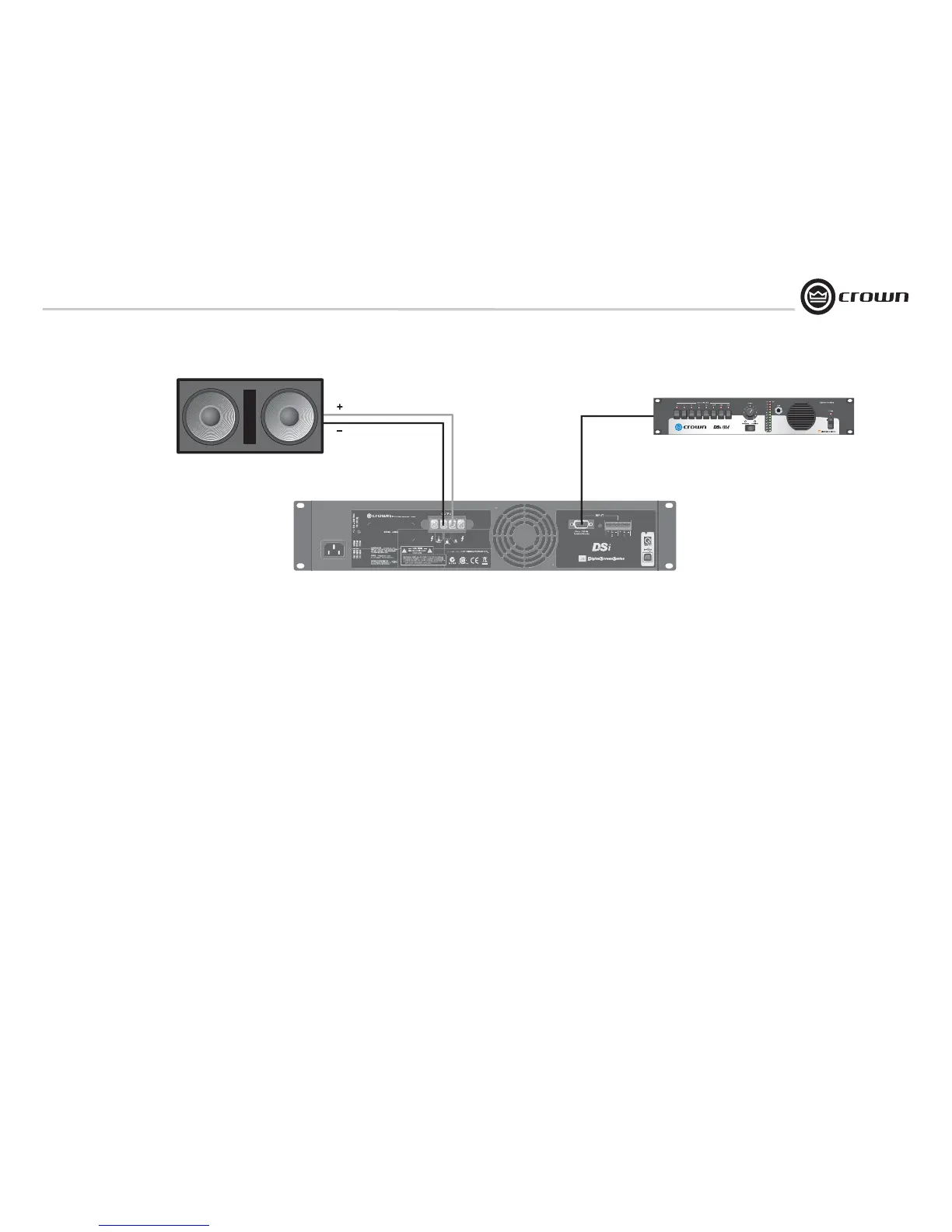

Figure 2.8 Bridge-Mono Wiring
2.7.2 Bridge-Mono Mode
Typical input and output wiring is shown in
Figure 2.6.
NOTE: Crown provides a reference of wiring pin
assignments for commonly used connector types in
the Crown Amplifier Application Guide available at
www.crownaudio.com.
OUTPUTS: Cconnect the speaker across barrier-
strip terminals 1+ and 2+.
IMPORTANT: Set the Bridge/Normal switch
in the LCD screen to “Bridge.” See Section
4.1.5.
NOTE: In Bridge-Mono mode, only the
Channel 1 Level control is functional.
2.7.2 Mono-Brückenmodus
Die typische Ein- und Ausgangsverkabelung ist in den
Abb. 2.6 dargestellt.
HINWEIS: Crown verfügt über Referenzinformationen zu
den Verkabelungspolzuweisungen für gebräuchliche
Steckertypen, die Sie im Abschnitt Crown Amplifier
Application Guide auf unserer Webseite www.crownau-
dio.com einsehen können.
AUSGÄNGE: Verbinden Sie die Lautsprecher mit den
Barrier-Strip-Anschlüssen 1+ und 2+.
WICHTIG: Stellen Sie den Schalter "Bridge/Nor-
mal" (Brücke/Normal) auf dem LCD-Bildschirm
auf "Bridge" (siehe Abschnitt 4.1.5).
HINWEIS: Im Mono-Brückenmodus ist auss-
chließlich der Regler für "Channel 1 Level"
(Pegel Kanal 1) funktionsfähig.
2.7.2 Modo bridge-mono
La Figura 2.6 muestran el cableado de entrada y
salida típico.
NOTA: Crown brinda una referencia acerca de asig-
naciones de terminales de cableado para tipos de
conectores de uso común en la Guía de Aplicación
para Amplificadores Crown disponible en
www.crownaudio.com.
SALIDAS: Conecte el altoparlante a las terminales
1+ y 2+.
O bien, conecte el altoparlante a las terminales 1+ y
2+ del conector Speakon® del Canal 1 (como se
muestra en la Figura 2.9).
IMPORTANTE: Coloque el interruptor Bridge/
Normal de la pantalla de LCD en la posición
"Bridge". Consulte la Sección 4.1.5.
NOTA: En el modo Bridge-Mono, sólo el
control de nivel del Canal 1 se encuentra
operativo.
Abb. 2.8 Bridge-Mono-Verkabelung
Figure 2.8 Câblage mono-bridgé
Figura 2.8 Cableado Bridge-Mono
2 Installation (forts.)
2 Installation (suite)
2 Configuración
2.7.2 Mode mono-bridgé
Le branchement typique des entrées et des sorties
est indiqué sur le figure 2.6.
NOTE: Crown fournit une référence des affectations
des broches pour les types de connecteurs commu-
nément utilisés dans le " Crown Amplifier Applica-
tion Guide " disponible sur www.crownaudio.com.
SORTIES: Connectez l'enceinte aux borniers 1+ et
2+.
IMPORTANT: Paramétrez la sélection
Bridgé/Normal sur "Bridgé" à partir l'écran
LCD. Voir section 4.1.5.
NOTE : En mode Mono-bridgé, seul la com-
mande de niveau du Canal 1 fonctionne.
(continuación)
