Amplificadores de potencia
page 10
Leistungsendstufen
Amplificateurs de puissance
DSi Series Power Amplifiers
Operation Manual Mode d'emploi Bedienungsanleitung Manual de Operación

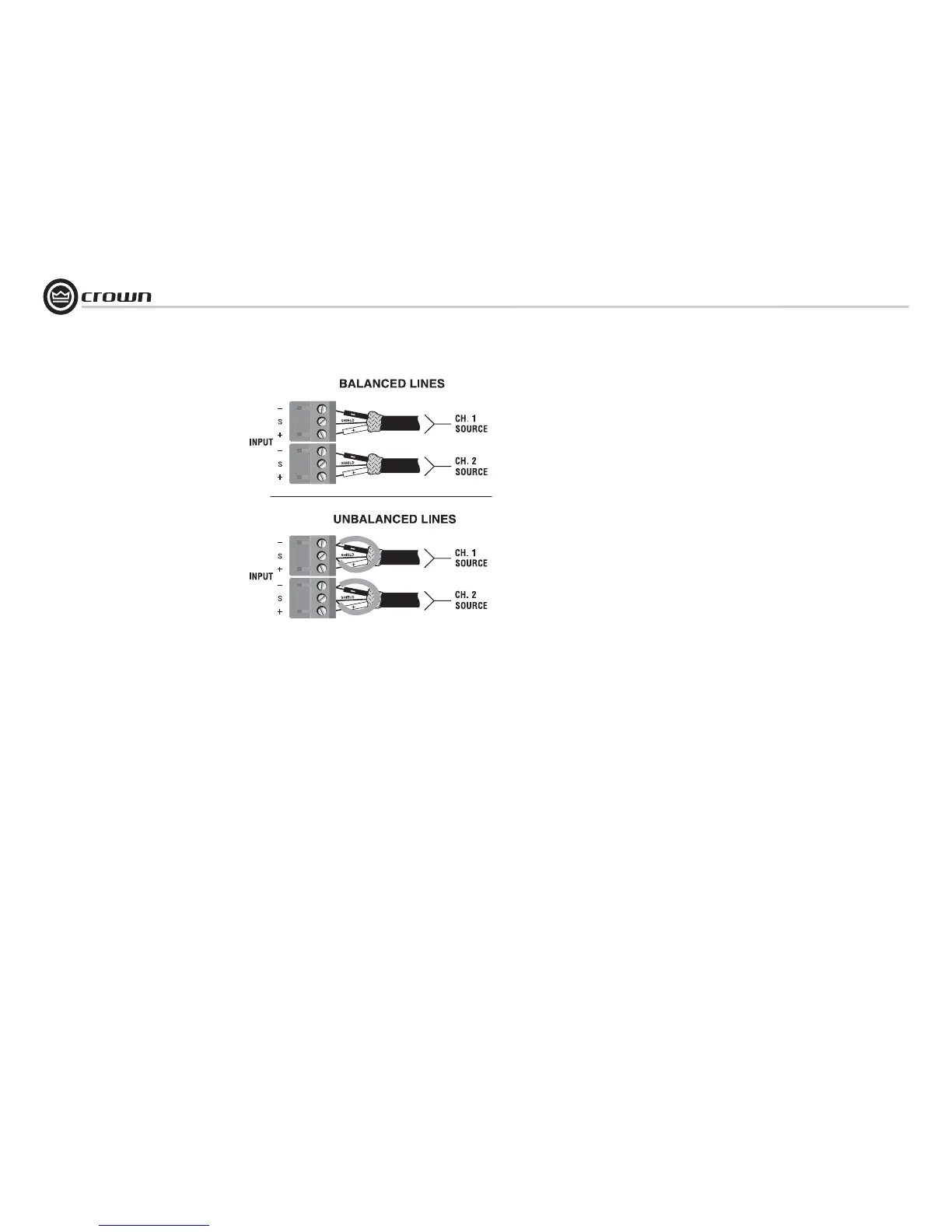

Figure 2.5 Input Connector Phoenix Wiring, Bal-
anced (Top) and Unbalanced (Bottom)
2.5 Alternative: Choose Input Wire
and Connectors
Crown recommends using pre-built or professionally wired
balanced line (two-conductor plus shield), 22-24 gauge
cables and connectors. At the amplifier inputs, use two
3-pin Phoenix-style connectors (see Figure 2.3).
Unbalanced lines may be used, but may result in hum or
RF noise over long cable runs.
NOTE: Custom wiring should only be performed by
qualified personnel.
Figure 2.5 Câblage du connecteur Phoenix pour
entrée symétrique et asymétrique
Abb. 2.5 Symmetrischer (oben) und unsymme-
trischer (unten)
Figura 2.5 Cableado del Conector Phoenix de la
Entrada, Balanceado (Superior) y Desbalanceado
(Inferior)
2.5 Alternative: Wahl der Eingangskabel
und Anschlüsse
Crown empfiehlt vorgefertigte oder professionell gefertigte
symmetrische Leitungen (zwei Leiter 22-24 plus Abschir-
mung) und Anschlüsse. Verwenden Sie Phönix-
Anschlüsse für die Verstärkereingänge (siehe Abbildung
2.3).
Nicht-symmetrische Leitungen können verwendet werden,
führen aber möglicherweise zu Brummen oder RF-Raus-
chen bei langen Kabellängen.
ACHTUNG: Verwenden Sie nur hochwertige, pro-
fessionell verdrahtete Kabel.
2.5 Alternativa: Seleccione el cableado y
conectores de entrada
Crown recomienda usar una línea balanceada de conexión
profesional o incorporada (dos conductores más blindaje),
cables de calibre 22-24 y conectores. Para las entradas del
amplificador, use conectores del tipo Phoenix (véase la
Figura 2.3).
Se puede usar líneas desbalanceadas, pero esto puede
ocasionar un zumbido o ruido de RF en las conexiones de
cable largas.
NOTA: El cableado especial deberá ser realizado
solamente por personal calificado.
2.5 Alternative: Choisissez le câble et les
connecteurs d'entrée
Crown recommande l'emploi de connecteurs et câbles de
section 0,2 à 0,35 mm² préfabriqués ou professionnellement
câblés pour une ligne symétrique (deux conducteurs +
blindage). Vous devez utiliser des connecteurs de type
Phoenix (cf. Figure 2.3) pour le câble entrant de l'amplifica-
teur.
Vous pouvez utiliser des lignes asymétriques, mais elles
peuvent entraîner des bourdonnements ou du bruit HF lor-
sque les câbles sont longs.
NOTE: Un câblage personnel ne doit être accompli
que par un personnel qualifié.
2 Setup (continued)
2 Installation (forts.)
2 Configuración (continuación)
2 Installation (suite)
