Crown DSi 4000 - Menu Tree

DSi Series Power Amplifiers
Operation Manual Mode d'emploi page 23
Amplificateurs de puissance
Bedienungsanleitung
Leistungsendstufen
Manual de Operación
Amplificadores de potencia
Figure 4.6
Menu
Tre e
Figure 4.6
Arborescence
du Menu
Abb. 4.6
Menübaum
Figura 4.6
Diagrama
de flujo del
menú
CURRENT PRESET
FLASHING “PRESET” TEXT
FLASHING “PRESET” ICON
Sel
Sel
Sel
Next
Next or Prev
FLASHING “CONFIG” TEXT
Y
XOV
EQ Ch. 1
EQ Ch. 2
DELAY Ch. 1
DELAY Ch. 2
LIM Ch. 1
LIM Ch. 2
STEREO/BRIDGE MONO
BRIDGE
STEREO
Sel
Sel
Sel
Sel
Sel
Sel
Sel
Sel
Sel
Next
Prev
Next
Next
Next
Next
Next
Next
Next
CH1 CH2
INPUT Y
STEREO
OFF, 80 Hz, 100 Hz, 1200 Hz,
1500 Hz, 2000 Hz
ON
OFF, 1-10 msec,
10-50 msec, 0 msec
OFF, 1-10 msec,
10-50 msec, 0 msec
OFF, CLIP LIM,
-3dB, -6dB, -12dB
OFF, CLIP LIM,
-3dB, -6dB, -12dB
Sel
MENU TREE
Next
Press Next to see
each processor’s
options, then press
Sel to select an option.
PRESETS
(TEXT on screen)
DSP PROCESSES
(ICONS on screen)
Power-up
OFF
Prev
Next
ON
OFF
Prev
DSP OFF
JBL4622N
JBL4622
JBL3632
3632T-MH
JBL4639
JBL4632
4632T-MH
JBL4675C
5674-MH
JBL4648A
JBL5644
JBL4641
JBL4642A
JBL8340A
JBL8330A
USER PRESETS
1-4

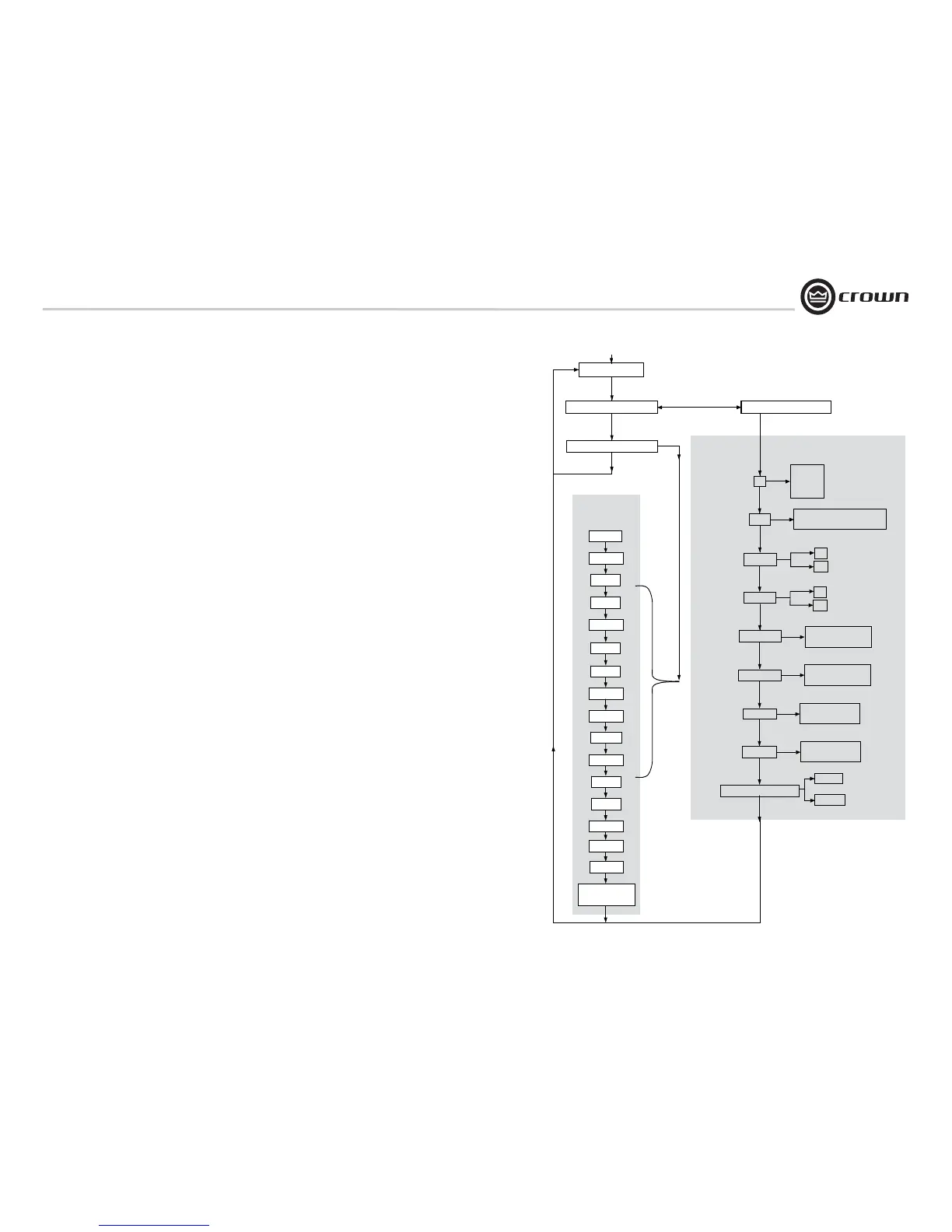

Figure 4.2 shows the Menu Tree, which is the
navigation path of options in the Menu. Later in
this manual is a table that shows how to access
various presets and DSP processes
.
The next pages describe each block in the menu tree.
Das Bild 4.2 zeigt den Menübaum, der die Navi-
gationsstruktur der möglichen Optionen veran-
schaulicht. Weiter hinten in dieser
Bedienungsanleitung ist eine Tabelle abgebildet,
die zeigt, wie auf verschiedene Voreinstellungen
und DSP - Prozesse zugegriffen werden kann.
Die folgenden Seiten beschreiben jeden Block im
Menübaum.
La figure 4.2 montre l'arborescence du menu,
soit le chemin à suivre pour naviguer entre les
options du menu. Vous trouverez dans les pages
suivantes de ce mode d'emploi un tableau réca-
pitulatif des chemins d'accès aux différents
préréglages et modes DSP.
Les prochaines pages décrivent chaque bloc
dans l'arbre de menu.
La Figura 4.2 muestra el Diagrama de flujo del
menú, que constituye el recorrido que se traza al
navegar por las opciones del Menú. Más
adelante en este manual encontrará una tabla que
muestra la manera de acceder a varias funciones
preprogramadas y procesos DSP.
Las páginas siguientes describen cada bloque en
el árbol del menú.
Doing nothing returns you to the
CURRENT PRESET after a time-
out delay.
Starting from the CURRENT
PRESET, Sel > Sel > Next goes
to presets.
Sel > Next > Sel lets you conf-
gure the DSP processes.
