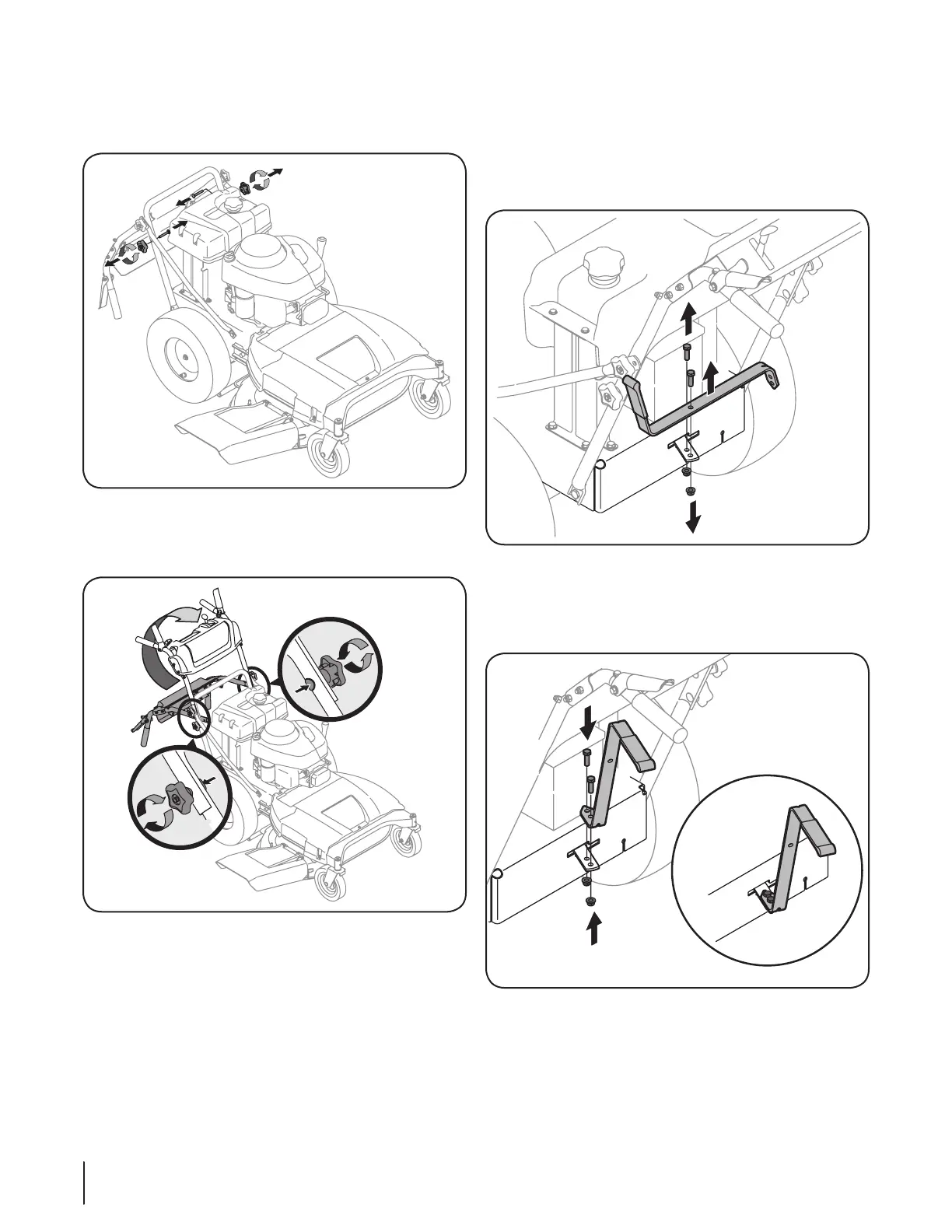

Despliegue de la manija
Extraiga las perillas en estrella y los tornillos del carro de la
Gire la manija superior a la posición de funcionamiento. 2.
Vuelva a instalar los tornillos del carro y las perillas
extraidos anteriormente.
Ajuste las perillas en estrella superiores e inferiores y los 4.
tornillos del carro para asegurar la manija superior a la
Después de armar la manija, para extraer con seguridad 5.
la unidad del pálet, saque primero los tornillos que fijan la
cortadora al cajón.
Colocación de la palanca de cambios
Extraiga el tornillo y la tuerca de seguridad que sujetan la
palanca de cambios a la placa de la palanca de cambios.
Extraiga el tornillo y la tuerca restantes de la placa de la 2.
Coloque la palanca de cambios superior en posición
vertical alineando los orificios de la palanca con los de la
Asegure la palanca a la placa usando los dos tornillos y las 4.
dos tuercas extraidos anteriormente. Vea el recuadro de la
44 se c c i ó n 2 — MO n t a j e y cO n f i g u r a c i ó n
