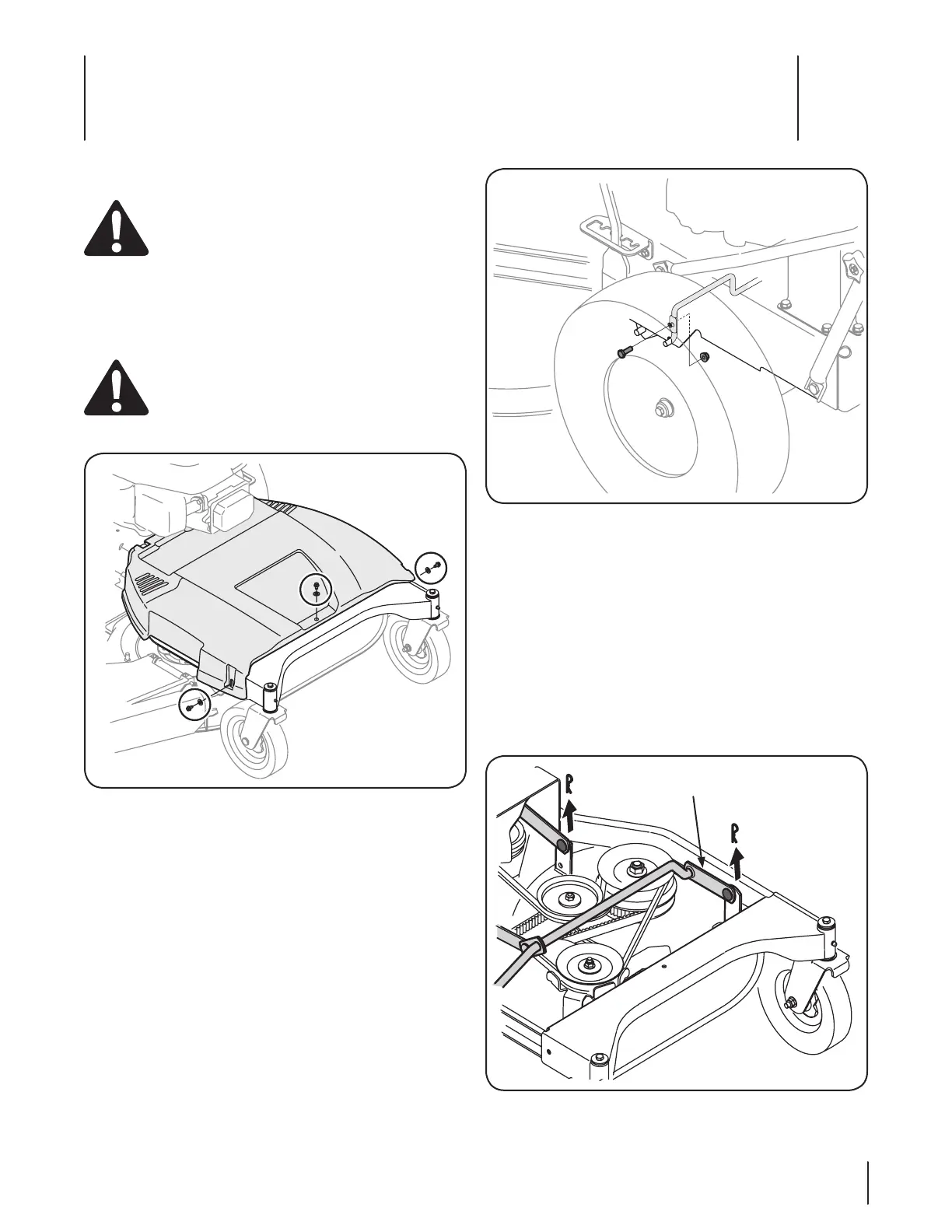

Extracción de la plataforma de corte
Antes de realizar cualquier
mantenimiento o reparación, desconecte las
cuchillas, apague el motor y retire la llave para evitar
el encendido accidental del motor.
manera:
No haga funcionar la unidad sin
tener la cubierta de la correa instalada. Si no se
observan estas instrucciones se pueden producir
lesiones personales o daños materiales.
Coloque la palanca de altura de la plataforma en la 2.
posición de corte más alta.
Coloque tacos de madera en varios lugares debajo del
borde de la plataforma. Soportarán temporalmente la
plataforma mientras la desmonta.
Use la palanca de altura de la plataforma para bajar la 4.
plataforma y hacerla descansar sobre los tacos de madera.
Extraiga el tornillo y la tuerca de brida que sujeta la varilla 5.
del guardacorrea al lado izquierdo del bastidor de la
cortadora. Vea la Fig. 7-2.
Extraiga la varilla del guardacorrea y extraiga la correa de la 6.
plataforma que está alrededor de la pollea del motor de la
cortadora.
Mire la plataforma de corte desde el lado izquierdo y 7.
saque con cuidado los pasadores horquilla que sujetan los
soportes de la plataforma a los laterales posterior y anterior
Repita los pasos anteriores del lado derecho de la 8.
cortadora.
Retire con cuidado los soportes delanteros de la plataforma 9.
Servicio
7
