E5
Fig. 1
Perno
Arandela
Tuerca de
mariposa
Ajuste
Mango del eje
Manija en D

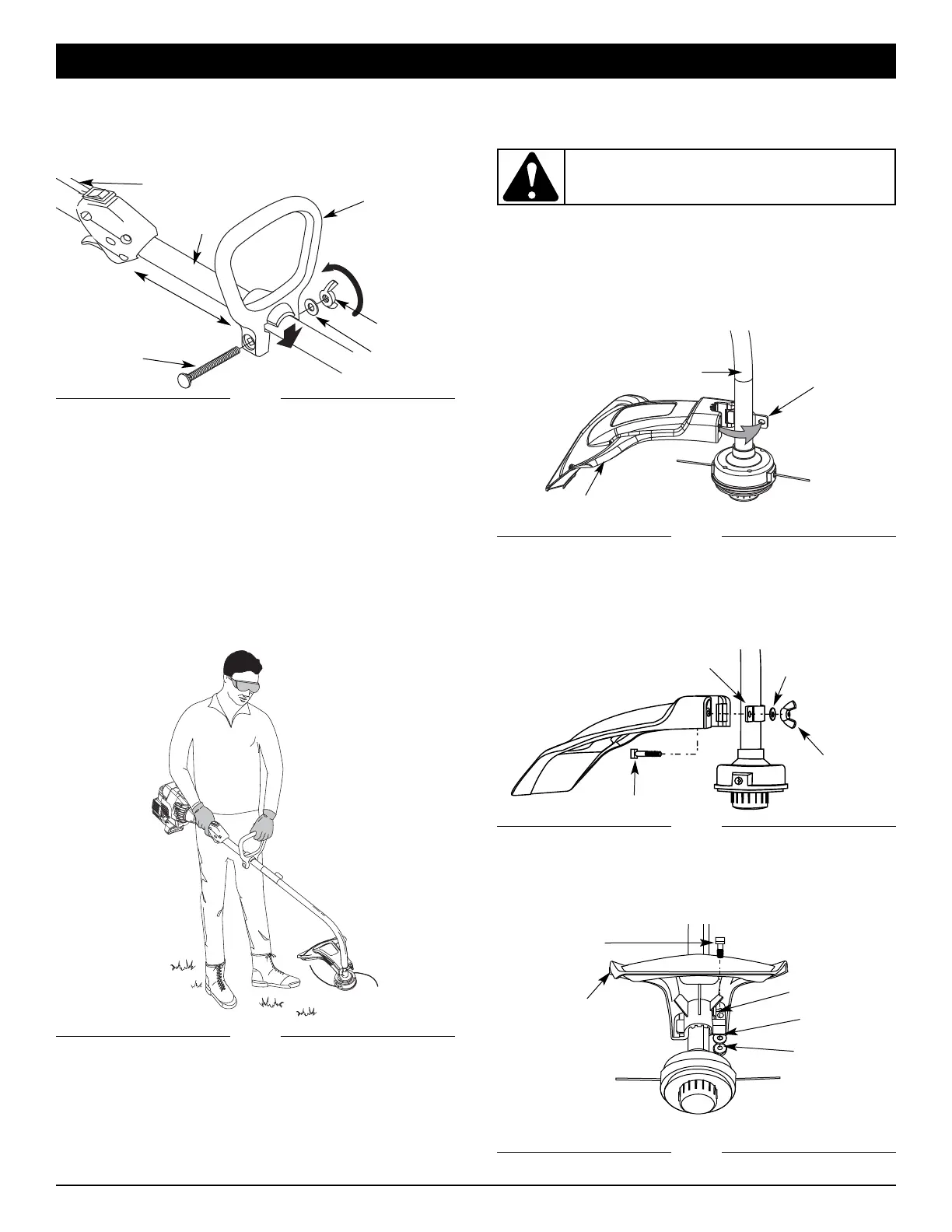

INSTALACIÓN Y AJUSTE DE LA MANIJA EN D
1. Empuje la manija en D hacia abajo sobre el bastidor del eje
(Fig. 1). El orificio del perno cuadrado de la manija queda
hacia la derecha.
Mínimo de 6
pulgadas (15.24 cm)
2. Coloque el perno del hombro en el orificio cuadrado en la
manija y empújelo. Ponga la arandela en el perno al lado
izquierdo de la manija y enrosque la tuerca de mariposa en
el perno. No la apriete hasta que ajuste el mango.
3. Gire la manija en D para colocar el mango sobre la parte
superior del bastidor del eje. Colóquela a por lo menos 6
pulgadas (15.24 cm) del extremo del mango del eje.
4. Mientras sostiene la unidad en posición de operación (Fig.
2), coloque la manija en D en el lugar que le brinde el mejor
agarre.
5. Ajuste la tuerca de mariposa hasta que la manija en D
quede firme.
INSTALACION DEL PROTECTOR ACCESORIO DE CORTE
Siga las siguientes instrucciones si el protector accesorio de
corte no está instalado en su unidad.
1. Coloque el protector de la cabeza de corte en el bastidor
del eje. Cerciórese de que el soporte de montaje de la
guardera se deslice en la ranura situada en el borde del
protector de corte. Gire el protector en sentido antihorario
hasta que quede en su lugar (Fig. 3). Los orificios en el soporte
de montaje de la guardera y el protector de la cabeza de
corte se alinearán.
Fig. 5
2. Desde el interior del protector de la cabeza de corte,
empuje el perno cuadrado a través del orificio hasta que el
extremo con roscas sobresalga a través del soporte de
montaje de la guardera (Fig. 3).
3. Ponga la arandela en el perno, y después atornille la
tuerca de mariposa y apriétela. La Figura 5 muestra el
proceso de instalación desde un ángulo por debajo de la
unidad.
Soporte de montaje
de la guardera
Vista desde abajo de la cabeza de corte y la protección
Agujero
Protector
cabeza de
coupe
Perno
Perno
Tuerca de
mariposa
Tuerca de
mariposa
Arandela
Arandela
Fig. 4
Fig. 2
INSTRUCCIONES DE ENSAMBLE
ADVERTENCIA : No opere nunca la recortadora
sin el protector cabeza de coupe colocado en su
lugar para evitar graves lesiones personales.
Bastidor
del eje
Soporte de
montaje de
la guardera
Bastidor del eje
Protector cabeza de
coupe
Fig. 3
