Cub Cadet CC310 - Montaje

38
MONTAJE

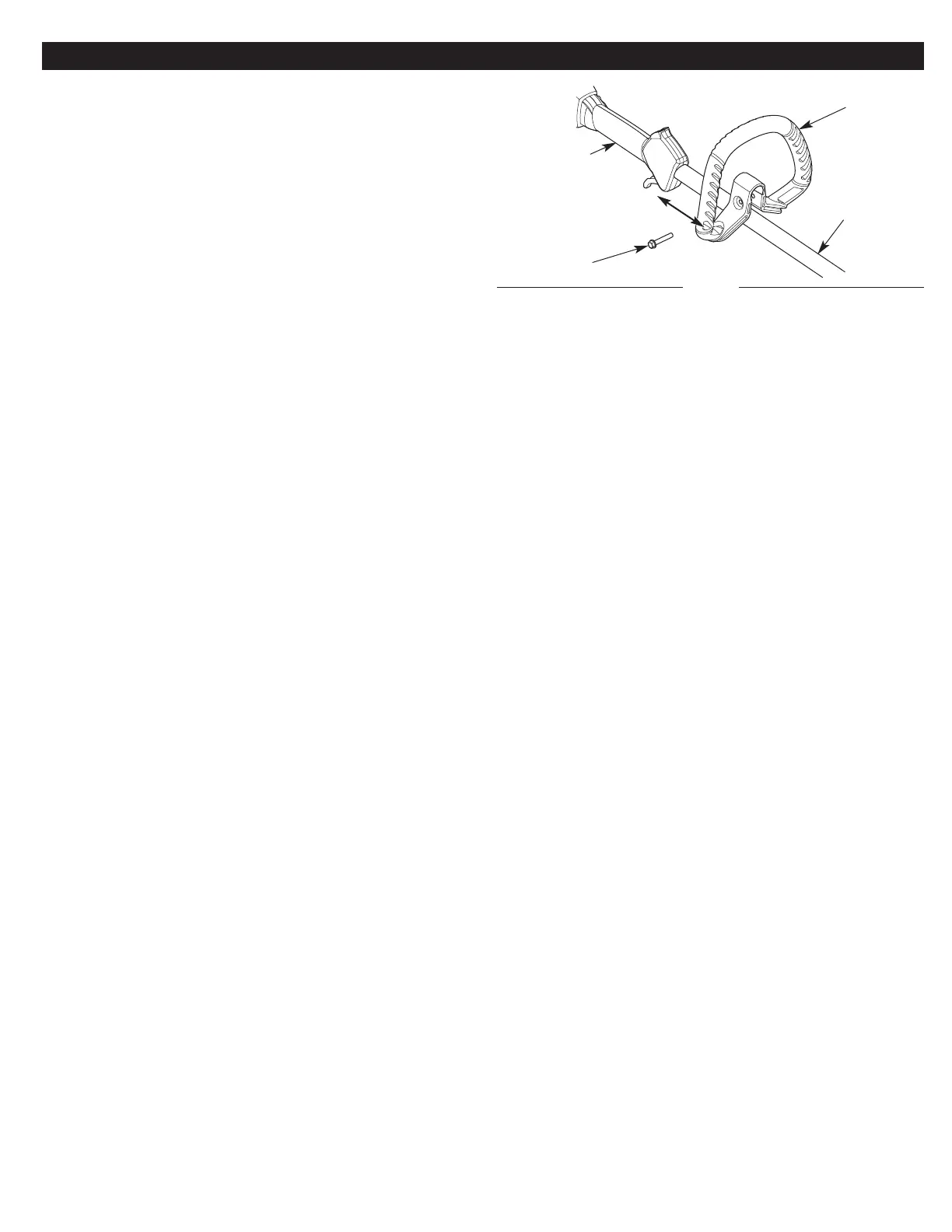

Fig. 1
Alojamiento
del eje
Perno
Empuñadura
del eje
Mínimo de
6 pulgadas (15.24 cm)
Manija
INSTALACIÓN Y AJUSTE DE LA MANIJA
Instalación de la manija
1. Oprima la manija hacia abajo sobre el alojamiento del eje (Fig.
1). El orificio del perno de la manija debe quedar a la derecha.
2. Inserte el perno en el orificio del perno y oprímalo para que pase
a través de él (Fig. 1). Apriete el perno con una llave tubular de
3/8" pero no apriete por completo.
3. Mientras sujeta la unidad en la posición de funcionamiento
desplace la manija hasta la ubicación que le ofrece el mejor
agarre. Ubíquela como mínimo a 6 pulgadas (15.24 cm) del
extreme de la empuñadura del eje (Fig. 1).
4. Apriete el perno con una llave tubular de 3/8" hasta que la
manija esté segura.
Ajuste de la manija
Si la manija requiere ajustes:
1. Afloje el perno con una tubular de 3/8" (Fig. 1).
2. Mientras sujeta la unidad en la posición de funcionamiento
desplace la manija hasta la ubicación que le ofrece el mejor
agarre. Ubíquela como mínimo a 6 pulgadas (15.24 cm) del
extremo de la empuñadura del eje (Fig. 1).
3. Apriete el perno con una llave tubular de 3/8" hasta que la
manija esté segura.
