24 SECTION 6— ENTRETIEN & RÉGLAGES
Figure 6-3
Figure 6-4
Réglages
AVERTISSEMENT! Arrêtez le moteur, enlevez la
clé de contact et serrez le frein de stationnement
avant de faire des réglages. Protégez vos mains en
utilisant des gants épais en manipulant les lames.
REMARQUE: Vérifiez la pression des pneus du tracteur avant
de régler le plateau de coupe. Consultez la partie Pneus dans le
chapitre « Service » dans cette notice d’utilisation.
Réglage de l’avant à l’arrière
L’avant du plateau de coupe est soutenu par une barre de
stabilisation réglable permettant d’ajuster le plateau d’avant à
l’arrière. L’avant du plateau de coupe doit se trouver entre 1/4 et
3/8es de po plus bas que l’arrière. Réglez selon le besoin comme
suit:
1. Stationnez le tracteur sur une surface stable et plane et
positionnez la manette de relevage du plateau de coupe
dans l’encoche supérieure et tournez la lame la plus proche
de la goulotte d’éjection pour qu’elle soit parallèle au
tracteur.
2. Mesurez la distance de l’extrémité avant de la lame au
sol et l’extrémité arrière de la lame au sol. Le premier
relevé doit mesurer de 1/4 à 3/8es de po de moins que le
deuxième.
Déterminez la distance approximative nécessaire pour un bon
ajustement, puis passez à l’étape suivante si besoin est.
3. Pour relever l’avant du plateau de coupe, desserrez l’écrou
extérieur, puis serrez l’écrou (filet vers l’intérieur) contre le
support d’accrochage avant. Voir la Figure 6-5. Resserrez
l’écrou extérieur quand l’ajustement voulu est obtenu.

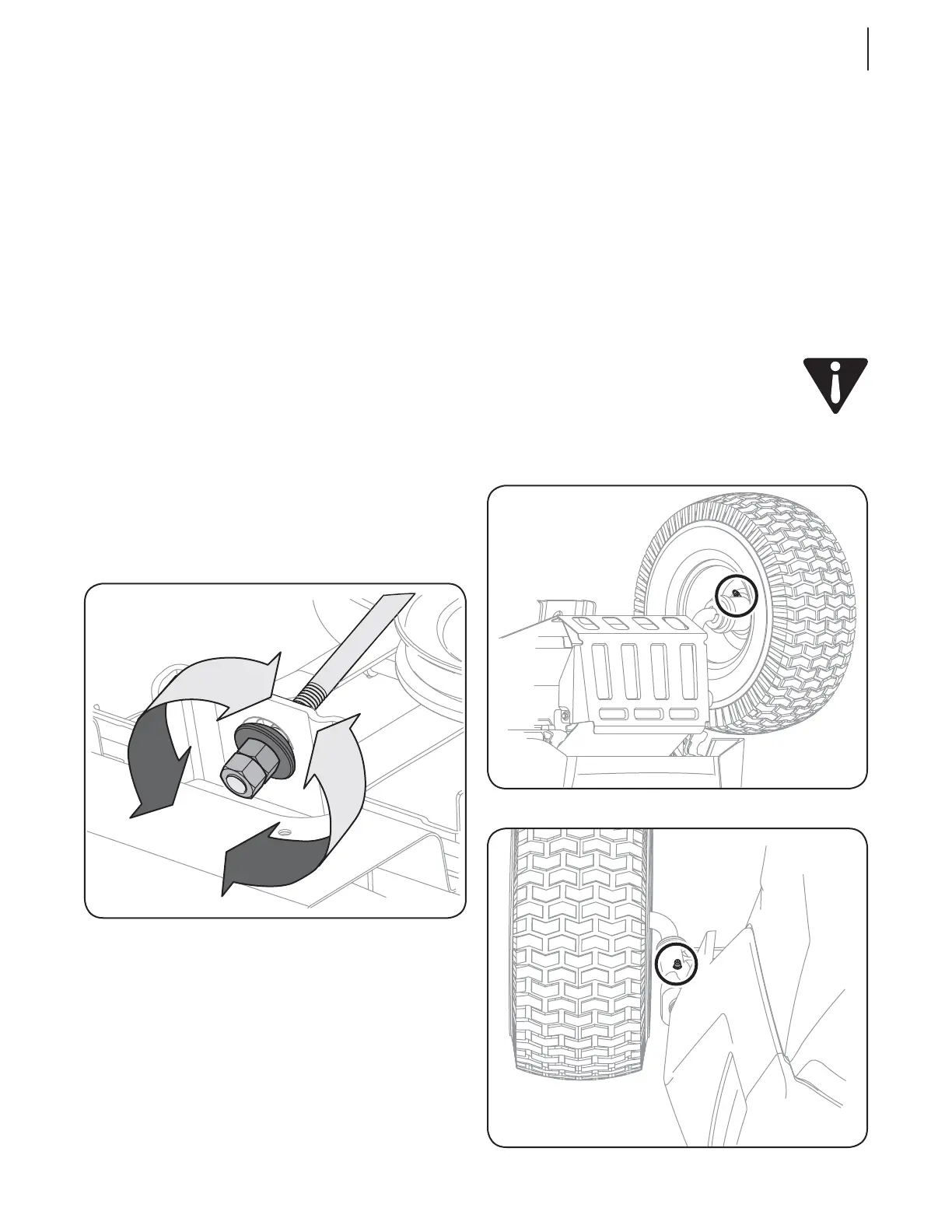

Figure 6-5
4. Pour abaisser l’avant du plateau de coupe, desserrez
l’écrou extérieur, puis desserrez (filet vers l’extérieur) pour
l’éloigner du support d’accrochage avant. Voir la Figure 6-5.
Resserrez l’écrou extérieur quand l’ajustement voulu est
obtenu.
Réglage de l’avant à l’arrière
L’avant du plateau de coupe est soutenu par une barre de
stabilisation réglable permettant d’ajuster le plateau d’avant à
l’arrière. L’avant du plateau de coupe doit se trouver entre 1/4 et
3/8es de po plus bas que l’arrière. Réglez selon le besoin comme
suit:
1. Stationnez le tracteur sur une surface stable et plane et
positionnez la manette de relevage du plateau de coupe
dans l’encoche supérieure et tournez la lame la plus proche
de la goulotte d’éjection pour qu’elle soit parallèle au
tracteur.
2. Mesurez la distance de l’extrémité avant de la lame au
sol et l’extrémité arrière de la lame au sol. Le premier
relevé doit mesurer de 1/4 à 3/8es de po de moins que le
deuxième.
3. Une tige d’ajustement de relevage de chaque côté du
plateau de coupe se trouve sous les garde-boue arrière, sur
l’intérieur des roues. Voir la Figure 6-6.
