Cub Cadet FastAttach 19A30037100

Armado y configuración
2
19

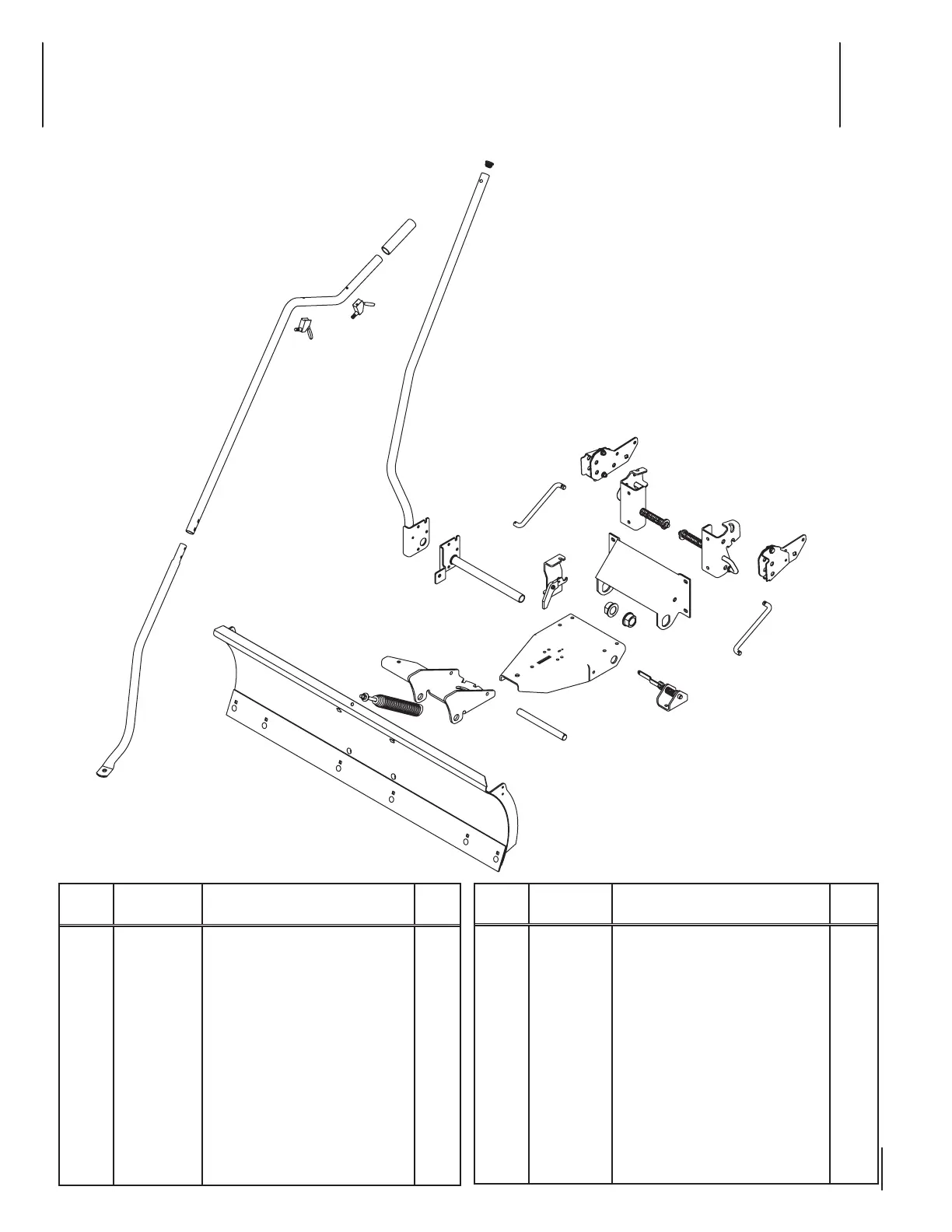

Contenido de la caja
6
22
2
5
11
21
21
12
14
15
13
12
19
20
18
16
17
8
9
10
7
3
4
1
Refe-
rencia
Número de
pieza
Descripción
Can-
tidad
1 749-05858 Tubo de control inferior 1
2 749-05855 Tubo de control 1
3 720-0274 Empuñadura 1
4 735-0246A Tope nal 1
5 689-00656 Conjunto de la manija de elevación 1
6 689-00661 Conjunto de la cuchilla 1
7 689-00662
Kit de mecanismo de desconexión
de resorte
1
8 689-00632 Conjunto de placa de pivote 1
9 711-0 6173 Eje de pivote 1
10 789-00424 Lengüeta de cuchilla 1
11 689-00667 Conjunto SHF 1
Refe-
rencia
Número de
pieza
Descripción
Can-
tidad
12 747-06957 Varilla de soporte de bastidor 2
13 741-0192 Cojinete de brida 2
14 689-00663
Conjunto de pasador de jación de
lengüeta
1
15 689-00691 Conjunto de bloqueo de palanca 1
16 689-00686 Conjunto de soporte frontal derecho 1
17 689-00685 Conjunto de soporte frontal izquierdo 1
18 689-00682 Conjunto de montaje derecho 1
19 689-00681 Conjunto de montaje izquierdo 1
20 789-00463 Soporte de montaje grande 1
21 746-04794 Palanca de cable 2
22 789-00424 Placa de raspado 1
