Sección 2: ArmAdo y configurAción24
Instalación del kit de mecanismo de
desconexión de resorte

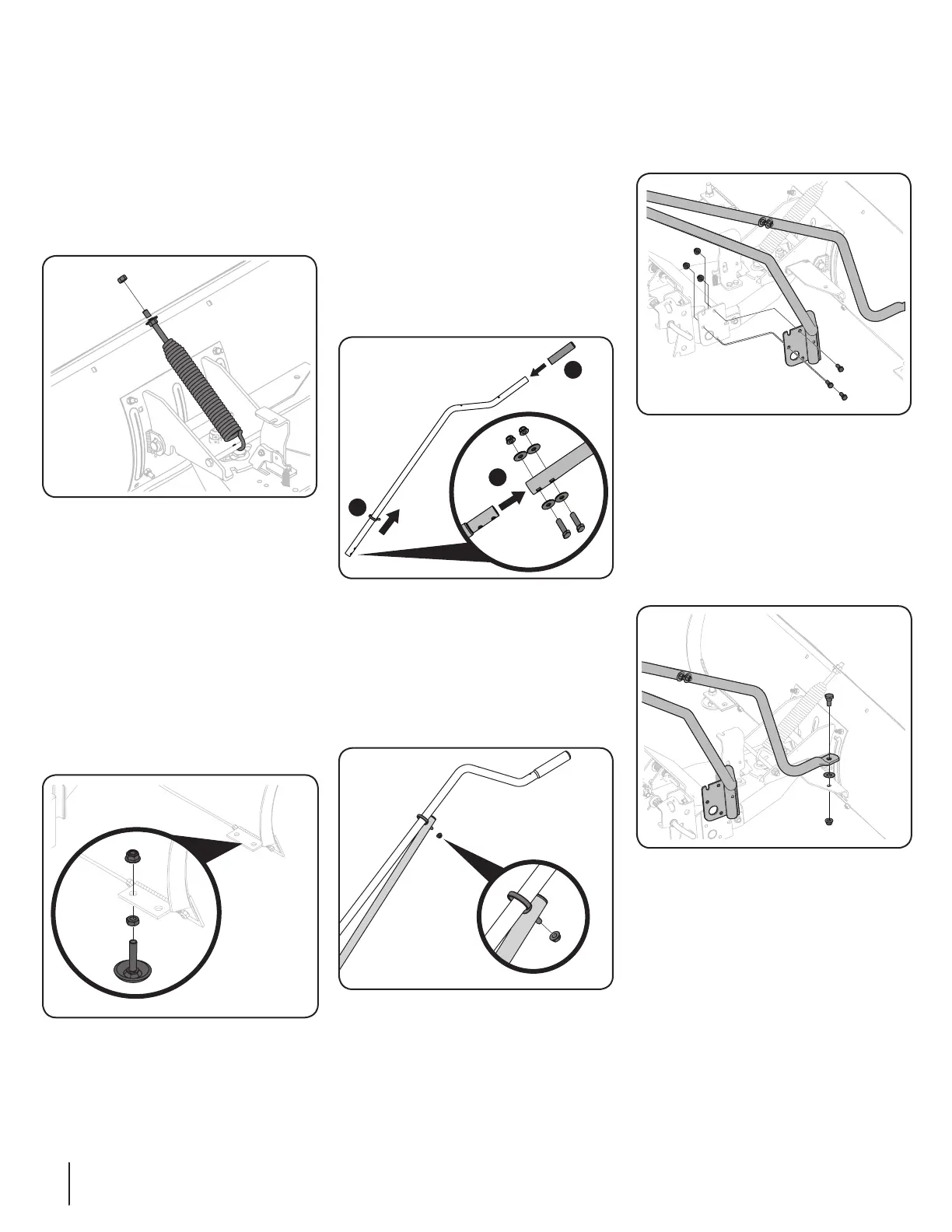

1. Retire 1 tuerca (712-04102) del extremo
del kit de mecanismo de desconexión de
resorte (689-00662) e inserte el extremo
de gancho alrededor del tornillo (710-3261)
instalado previamente. Inserte el extremo
roscado a través del orificio de montaje
de la cuchilla y ajuste la tuerca (712-04102)
retirada previamente para asegurar el kit de
mecanismo de desconexión de resorte a la
cuchilla. Consulte la Figura 2-12.
Figura 2-12
Instalación de zapatas antideslizantes
1. Utilizando los herrajes del paquete de
herrajes 4 (689-00680), enrosque la
tuerca hexagonal (912-3048) en la zapata
antideslizante (703-0650).
2. Deslice el conjunto a través de la lengüeta
de montaje situada en la cuchilla del arado y
utilice una tuerca de seguridad con reborde
(712-04150) del paquete de herrajes 4 (689-
00680) para asegurar el conjunto de la zapata
antideslizante a la cuchilla del arado. Sujete la
zapata antideslizante de manera segura por
la base mientras gira la tuerca superior para
ajustarla. Consulte la Figura 2-13.
Figura 2-13
3. Repita los pasos 1 a 2 para instalar el conjunto
de zapata antideslizante del otro lado de la
cuchilla del arado.
Nota: Consulte la sección Mantenimiento
y ajustes, en la que se muestra la forma de
ajustar de manera adecuada el mecanismo de
desconexión de resorte y nivelar la cuchilla
antes de utilizarla.
Conjunto de la canija de control
1. Deslice la empuñadura (720-0274) contra
el extremo del tubo de control (749-05855)
(1). Deslice el perno de ojo (603-0297) del
paquete de herrajes 3 (689-00679) contra el
tubo de control (749-05855)(2). Consulte la
Figura 2-14.
2. Deslice el tubo de control (749-05855) hacia el
tubo de control inferior (749-05858) y sujételo
con dos pernos (710-3180), 4 arandelas
curvas (736-0451) y 2 tuercas de seguridad
con reborde (712-04063) (3) del paquete de
herrajes 3 (689-00679). Consulte la Figura
2-14.
1
2
3
Figura 2-14
3. Instale el tope final (735-0246A) en el extremo
de la manija de elevación (689-00656) si no
viene instalado de antemano.
4. Conecte la manija de elevación (689-00656) al
conjunto del tubo de control y sujete el perno
de ojo (603-0297) con la tuerca hexagonal con
reborde (712-3004A) del paquete de herrajes
3 (689-00679). Consulte la Figura 2-15.
Figura 2-15
Instalación de la manija de elevación
1. Instale el extremo de placa de la manija
de elevación (689-00656) en el conjunto
SHF (689-0667) con 3 tornillos (710-3008)
y 3 tuercas de seguridad con reborde
(712-04063) del paquete de herrajes 3 (689-
00679). Consulte la Figura 2-16.
Figura 2-16
Instalación de la manija de control al
conjunto de pivote
1. Instale el conjunto del tubo de control al
conjunto de la placa de pivote (689-00632)
con un tornillo con reborde (738-0143), una
arandela de teflón (936-0414) y una tuerca
(712-04065) del paquete de herrajes 3 (689-
00679). Consulte la Figura 2-17.
Figura 2-17
