Assemblage et montage
2
35

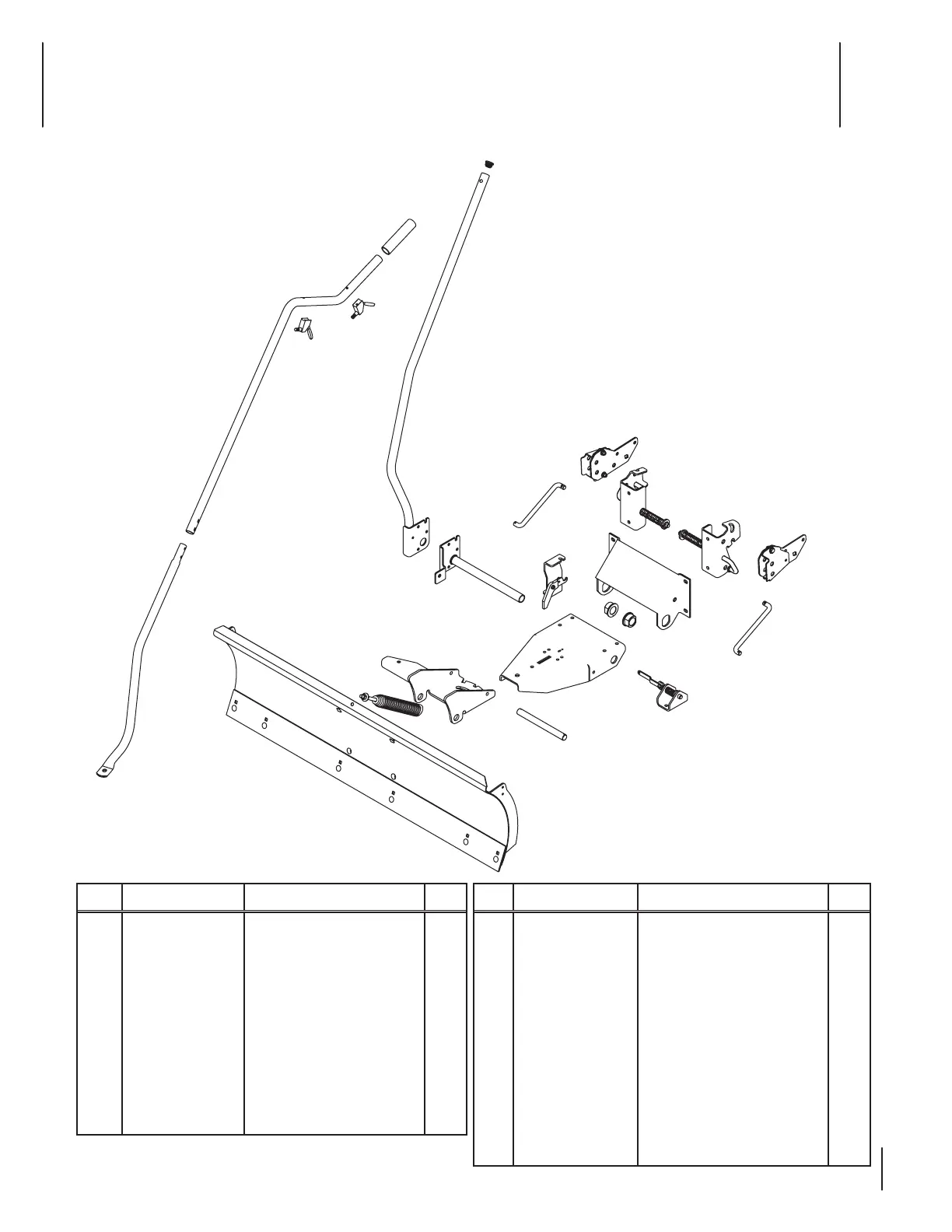

Contenu de la boîte
6
22
2
5
11
21
21
12
14
15
13
12
19
20
18
16
17
8
9
10
7
3
4
1
Réf. Numéro de pièce Description Qté.
1 749-05858 Tube régulateur inférieur 1
2 749-05855 Tube régulateur 1
3 720-0274 Serrage 1
4 735-0246A Bouchon terminal 1
5 689-00656 Poignée de levage à assembler 1
6 689-00661 Lame à assembler 1
7 689-00662 Ensemble d'attache à ressort 1
8 689-00632 Module de la plaque de pivot 1
9 711- 0 6173 Arbre du pivot 1
10 789-00471 Languette de lame 1
11 689-00667 Broyeur SHF à assembler 1
Réf. Numéro de pièce Description Qté.
12 747-06957
Barre de support de grand
support de montage
2
13 741-0192 Bride de palier 2
14 689-00663
Goupille de verrouillage de
languette à assembler
1
15 689-00691 Verrou à levier à assembler 1
16 689-00686 Gousset avant droit à assembler 1
17 689-00685
Gousset avant gauche à
assembler
1
18 689-00682 Ensemble de montage droit 1
19 689-00681 Ensemble de montage gauche 1
20 789-00463 Grand support de montage 1
21 746-04794 Levier de câble 2
22 789-00471 Plaque de râclage 1
