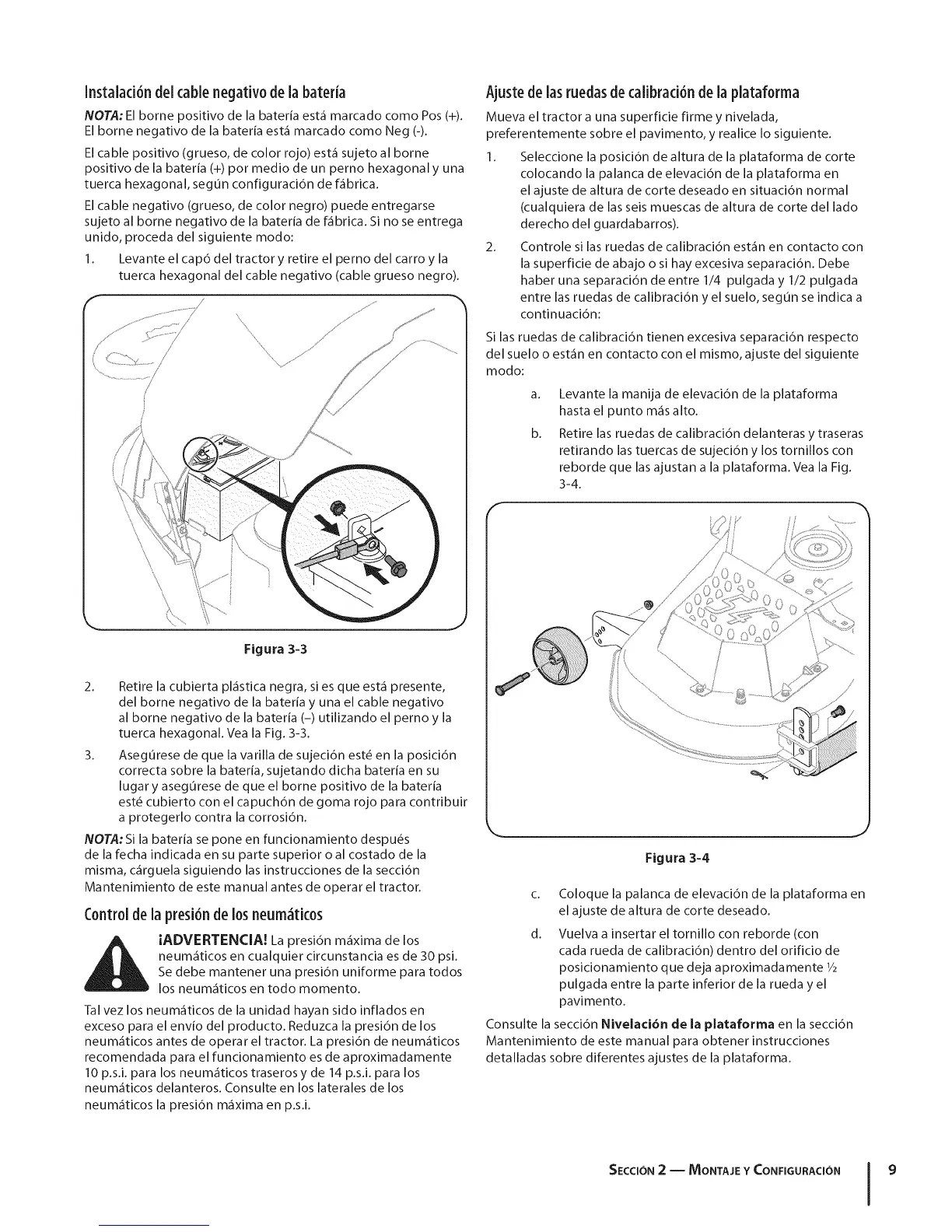

Instalad6ndel cablenegativode la bateria
NOTA: El borne positivo de la bateria est,1 marcado como Pos (+).
El borne negativo de la bateria est,1 marcado como Neg (-).
El cable positivo (grueso, de color rojo) est,1 sujeto al borne
positivo de la bateria (+) pot medio de un perno hexagonal y una
tuerca hexagonal, segun configuraci6n de f_ibrica.
El cable negativo (grueso, de color negro) puede entregarse
sujeto al borne negativo de la bateria de f_ibrica. Si no se entrega
unido, proceda del siguiente modo:
1. Levante el cap6 del tractor y retire el perno del carro y la
tuerca hexagonal del cable negativo (cable grueso negro).
\
\
Figura 3=3
2. Retire la cubierta pl_istica negra, si es que est,1 presente,
del borne negativo de la bateria y una el cable negativo
al borne negativo de la bateria (-) utilizando el perno y la
tuerca hexagonal. Vea la Fig. 3-3.
3. AsegOrese de que la varilla de sujecidn est_ en la posicidn
correcta sobre la bateria, sujetando dicha bateria en su
lugar y asegOrese de que el borne positivo de la bateria
est_ cubierto con el capuchdn de goma rojo para contribuir
a protegerlo contra la corrosidn.
NOTA: Si la bateria se pone en funcionamiento despu_s
de la fecha indicada en su parte superior o al costado de la
misma, c_irguela siguiendo las instrucciones de la seccidn
Mantenimiento de este manual antes de operar el tractor.
Controlde la presi6n de losneum_tices
IADVERTENCIA! La presi6n m_ixima de los
neum_iticos en cualquier circunstancia es de 30 psi.
Se debe mantener una presi6n uniforme para todos
los neum_iticos en todo momento.
Tal vez los neum_iticos de la unidad hayan sido inflados en
exceso para el envio del producto. Reduzca la presi6n de los
neum_iticos antes de operar el tractor. La presi6n de neum_iticos
recomendada para el funcionamiento es de aproximadamente
10 p.s.i, para los neum_iticos traseros y de 14 p.s.i, para los
neum_iticos delanteros. Consulte en los laterales de los
neum_iticos la presi6n m_ixima en p.s.i.
Ajustede lasruedasdecalibrad6ndela plataforma
Mueva el tractor a una superficie firme y nivelada,
preferentemente sobre el pavimento, y realice Io siguiente.
1. Seleccione la posici6n de altura de la plataforma de corte
colocando la palanca de elevaci6n de la plataforma en
el ajuste de altura de corte deseado en situaci6n normal
(cualquiera de las seis muescas de altura de corte del lado
derecho del guardabarros).
2. Controle si las ruedas de calibraci6n est_in en contacto con
la superficie de abajo o si hay excesiva separaci6n. Debe
haber una separaci6n de entre 1/4 pulgada y 1/2 pulgada
entre las ruedas de calibraci6n y el suelo, seg0n se indica a
continuaci6n:
Si las ruedas de calibraci6n tienen excesiva separaci6n respecto
del suelo o est_in en contacto con el mismo, ajuste del siguiente
modo:
a_
b.
Levante la manija de elevaci6n de la plataforma
hasta el punto m_is alto.
Retire las ruedas de calibracidn delanteras y traseras
retirando las tuercas de sujeci6n y los tornillos con
reborde que las ajustan a la plataforma. Vea la Fig.
3-4.
f
Figura 3=4
c. Coloque la palanca de elevaci6n de la plataforma en
el ajuste de altura de corte deseado.
d. Vuelva a insertar el tornillo con reborde (con
cada rueda de calibraci6n) dentro del orificio de
posicionamiento que deja aproximadamente 1/2
pulgada entre la parte inferior de la rueda y el
pavimento.
Consulte la secci6n Nivelaci6n de la plataforrna en la secci6n
Mantenimiento de este manual para obtener instrucciones
detalladas sobre diferentes ajustes de la plataforma.
SECCION 2 -- MONTAJE Y CONFIGURACION 9
