Ajustes
¡ADVERTENCIA! Apague el motor, retire la llave
de encendido y coloque el freno de mano antes de
realizar ajustes. Proteja sus manos utilizando
guantes pesados cuando maneje las cuchillas.
NOTA: Controle la presión de neumáticos del tractor antes de
realizar cualquier nivelación de la plataforma. Consulte la sección
Neumáticos en la página 27 para obtener información sobre la
presión de los neumáticos.
Nivelación de la plataforma (adelante atrás).
El frente de la plataforma de corte está sostenido por una barra
estabilizadora que se puede ajustar para nivelar la plataforma
desde la parte frontal hacia la parte posterior. La parte frontal de
más abajo que la parte posterior. De ser necesario, realice un
ajuste de la siguiente manera:
Estacione el tractor sobre una superficie firme, nivelada
y coloque la palanca de elevación de plataforma en la
muesca superior.
2. Rote la cuchilla lo más cerca posible del canal de descarga
de manera que esté en paralelo con el tractor.
Mida la distancia desde la parte delantera de la punta de
la cuchilla hasta el piso, y desde la parte posterior de la
punta de la cuchilla hasta el piso. La primera medición
medición.
Determine la distancia aproximada necesaria para un ajuste
adecuado y, de ser necesario, proceda.
4. Localice la tuerca de seguridad con brida en el extremo de
la barra de suspensión de la plataforma. Véase la Figura 6-4.

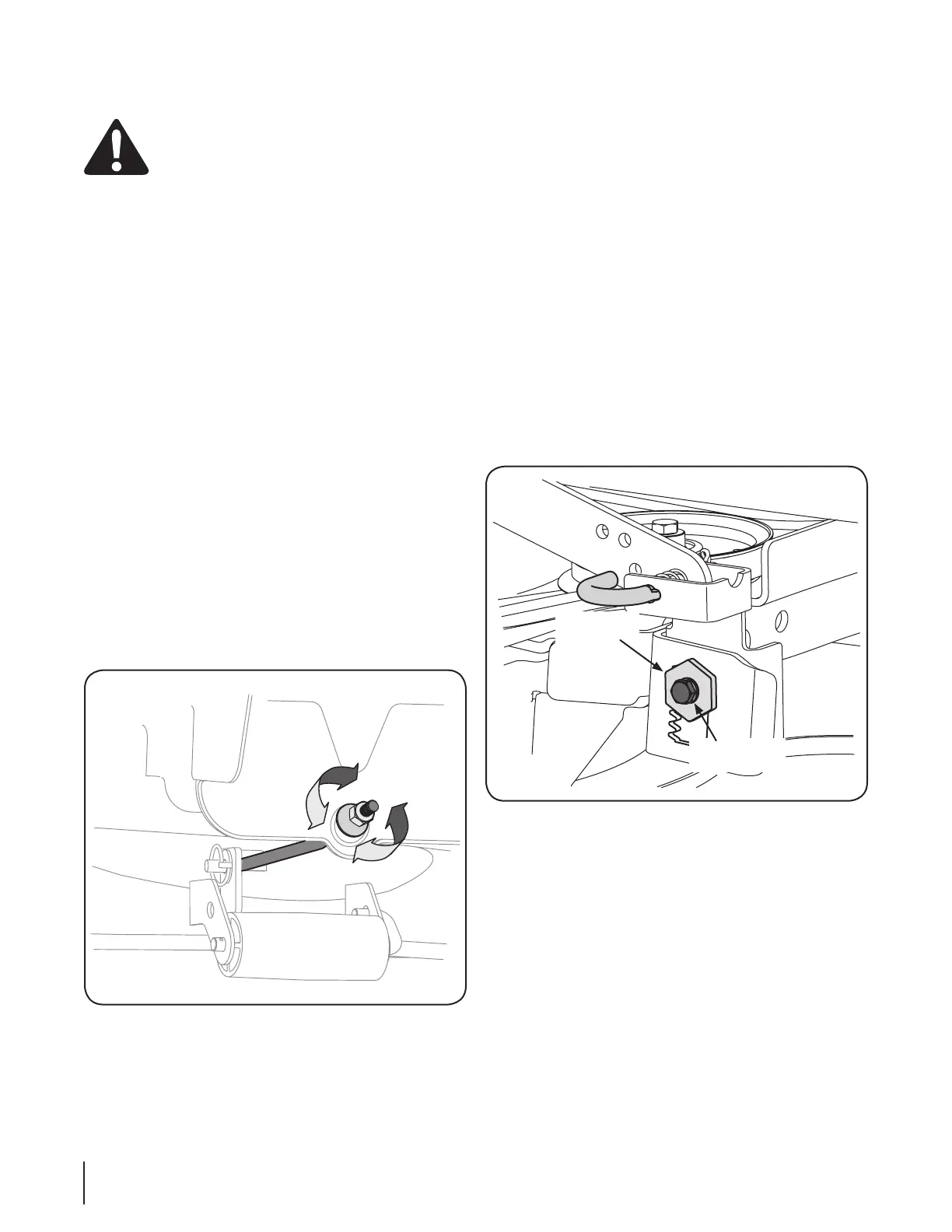

Figura 6-4
5. Para levantar la parte delantera de la plataforma, apriete
(rosca hacia adentro) la tuerca hexagonal contra el soporte
de suspensión delantera.
6. Para bajar la parte delantera de la plataforma, afloje (rosca
hacia afuera) la tuerca hexagonal, alejándola de la ménsula
de suspensión frontal. Véase la Figura 6-4.
Nivelación de la plataforma (lado a lado)
Si la plataforma de corte estuviera realizando el corte de césped
de forma despareja, puede realizarse un ajuste lado a lado. De ser
necesario, realice un ajuste de la siguiente manera:
Con el tractor estacionado sobre una superficie firme y
nivelada, coloque la palanca de elevación de la plataforma
en la muesca superior (posición más alta) y rote ambas
cuchillas para que se sitúen de forma perpendicular al
tractor.
2. Mida la distancia desde la parte externa de la punta de la
cuchilla izquierda hasta el piso, y desde la parte externa
de la punta de la cuchilla derecha hasta el piso. Las dos
mediciones obtenidas deben ser iguales. Si no lo son,
realice el siguiente paso.
Afloje, pero NO extraiga, el perno de cabeza hexagonal
ubicado en la ménsula de suspensión izquierda de la
plataforma. Vea la Figura 6-5.
Perno
hexagonal
Engranaje
de ajuste
Figura 6-5
4. Con una llave, levante o baje el lado izquierdo de la
plataforma girando el engranaje de ajuste. Vea la Figura
6-5.
La plataforma se encuentra correctamente nivelada cuando las
dos mediciones tomadas antes a las puntas de las cuchillas son
iguales. Una vez alcanzado el ajuste necesario, vuelva a ajustar
el perno de cabeza hexagonal de la ménsula de suspensión
izquierda de la plataforma.
58 Sección 6— ManteniMiento y ajuSteS
