9. Sur les modèles à prise de force manuelle, dégagez
prudemment le câble d’embrayage de l’arrière du plateau
de coupe en enlevant la goupille fendue papillon qui le
maintient en place. Enlevez le ressort du support de la
poulie de tension du plateau de coupe. Voir la Figure 7-4.
10. Dégagez la goupille fendue de l’extrémité de la tige de
stabilisation et dégagez celle-ci du support d’accrochage
du plateau de coupe. Voir la Figure 7-4.
11. Glissez doucement le plateau de coupe (du côté droit) pour
le dégager du dessous du tracteur.
12. Réinstallez la tige de garde de la courroie desserrée plus tôt.
NOTE : Sur les modèles avec le PTO électrique la tige de garde de
la courroie doit être engagée dans la fente dans l’embrayage de PTO.
Changement de la courroie du plateau de coupe
AVERTISSEMENT Les courroies trapézoïdales
installées sur le tracteur sont conçues pour un
embrayage et un débrayage sans danger. L’emploi
d’une courroie de remplacement (sans l’étiquette
d’équipement d’origine) peut s’avérer dangereux si
cette courroie ne se débraye pas complètement.
N’utilisez que des courroies homologuées par
l’usine.
Toutes les courroies du tracteur s’usent et doivent être
remplacées à tout signe de fendillement, de déchirement ou de
pourriture. Procédez comme suit pour changer ou remplacer les
courroies du plateau de coupe :
1. Démontez le plateau de coupe en suivant les instructions
fournies précédemment.
2. Retirez les couvre-courroies en enlevant les vis auto-
taraudeuses qui les maintiennent sur le plateau de coupe.
Voir la Fig. 7-6.
3. Il peut être nécessaire de desserrer l’écrou à six pans de la
poulie de tension gauche pour dégager la courroie de la
poulie et du dispositif de protection de la courroie.
4. Dégagez doucement la courroie du plateau de coupe des
deux poulies à fusée et des deux poulies de tension du
plateau de coupe. Voir la Fig. 7-6.
5. Pour installer la courroie neuve, commencez par la placer
sur les deux poulies à fusée extérieures, comme à la Figure
7-7.

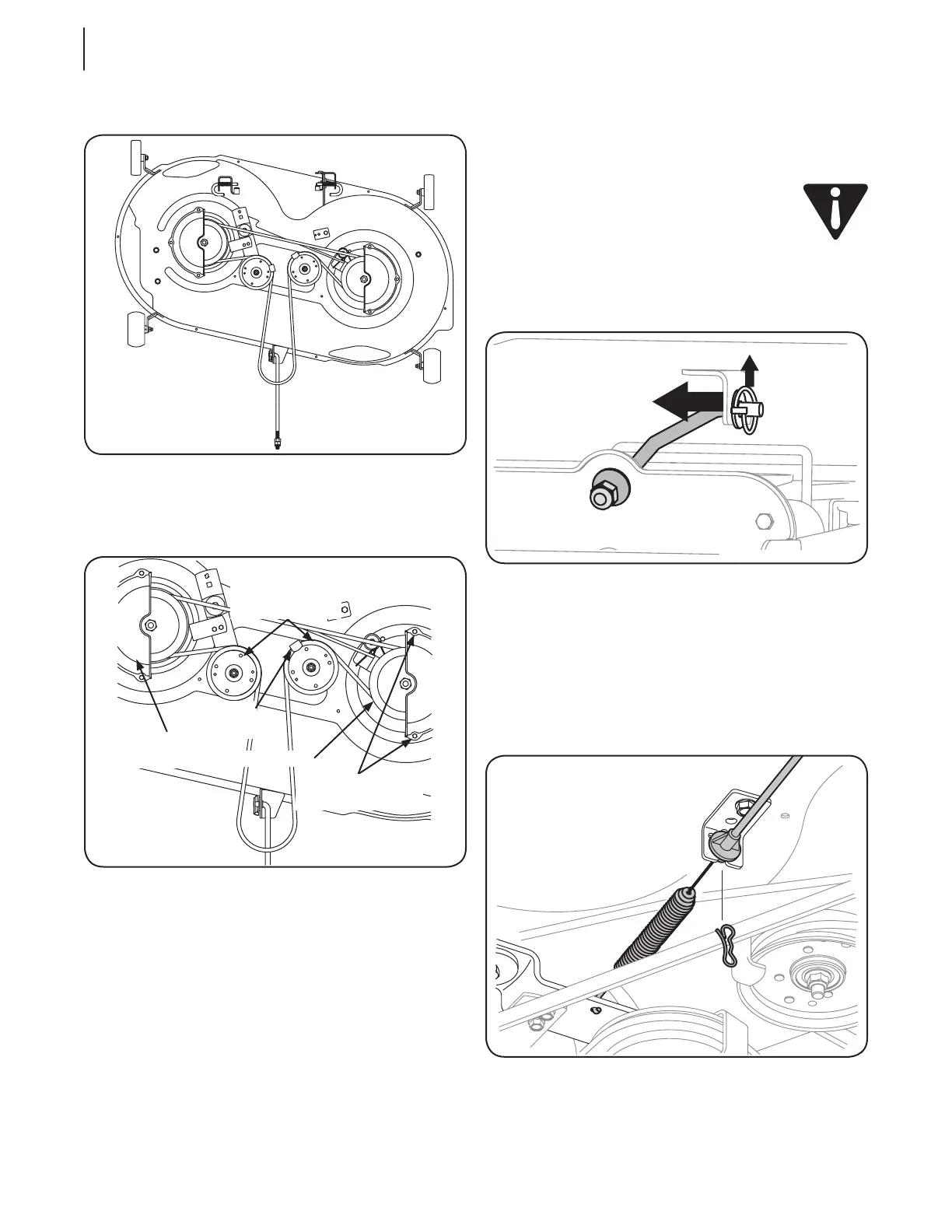

Figure 7-4 - Modèles avec prise de force manuelle seulement.
Figure 7-5
Vis
autotaraudeuse
Couvre-
courroie
Poulie de
tension
Poulie à fusée
Guide de
courroie
Figure 7-6
Figure 7-7
25
