Démontage du plateau de coupe
1. Placez le bouton de la prise de force (Embrayage de la
lame)ou la manette, à la position « OFF » (Non embrayée) et
serrez le frein de stationnement.
2. Abaissez le plateau de coupe en plaçant la manette de
relevage du plateau dans l’encoche inférieure sur le garde-
boue de droite.
3. Localisez la poulie motrice (ou de l’embrayage de la prise
de force électrique, le cas échéant) sous l’avant du tracteur.
Voir la Fig. 7-1.
4. Démontez le dispositif de protection de la courroie et la
courroie comme suit. Voir la Fig. 7-1.
a. Retirez la vis à six pans.
b. Abaissez la tige du guide de la courroie vers la droite
pour la retirer.
c. Dégagez la courroie du plateau de coupe de la
poulie motrice (ou de l’embrayage de la prise de
force électrique, le cas échéant).
REMARQUE: Si la tension de la poulie est trop importante pour
permettre son démontage facile de l’embrayage de la prise de
force électrique, insérez soigneusement une clé à cliquet de 3/8
po dans le trou carré qui se trouve sur le support gauche de la
poulie de tension. Faites ensuite pivoter la clé à cliquet vers la
gauche du tracteur pour détendre la courroie. Voir la Figure 7-2.
AVERTISSEMENT: Faites attention de ne pas vous
pincer. Ne placez pas vos doigts sur le ressort de la
poulie de tension ni entre la courroie et la poulie
quand vous démontez la courroie.
5. Placez-vous sur la gauche du tracteur et localisez la goupille
de support du plateau de coupe sur le côté arrière gauche
du plateau de coupe.
6. Sortez la goupille de support du plateau de coupe pour
dégager le plateau de la tringle de relevage. Voir la Figure
7-3.
7. Répétez ces instructions sur le côté droit du tracteur.
8. Déplacez la manette de relevage du plateau de coupe dans
l’encoche supérieure sur le garde-boue de droite pour lever
les tringles de relevage du plateau et les éloigner.

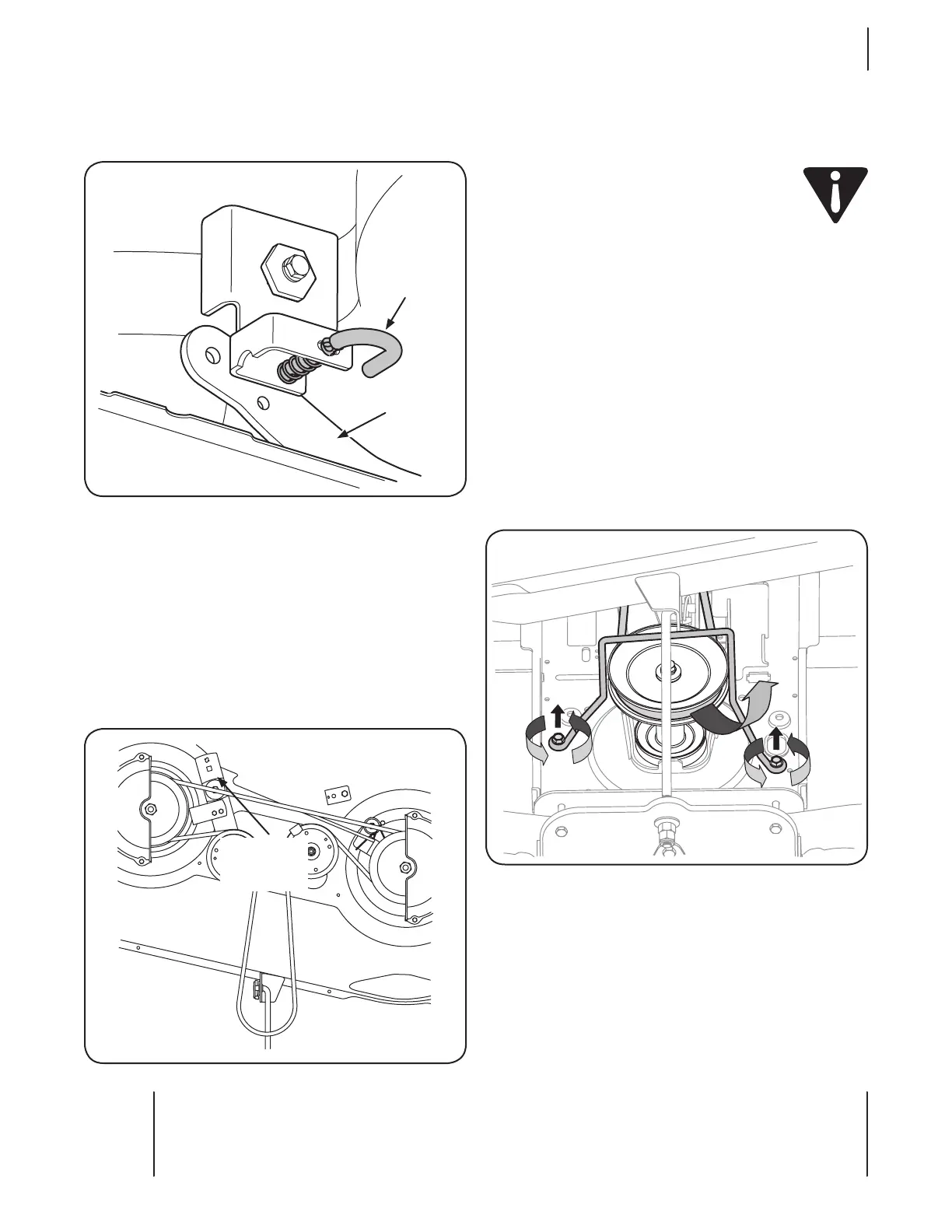

Figure 7-1 (Modèles avec prise de force manuelle illustrée)
Figure 7-2
Support de
la poulie de
tension
Tringle de
relevage
Goupille de
support
Figure 7-3
