Changement de la courroie du plateau de coupe
AVERTISSEMENT Les courroies trapézoïdales
installées sur le tracteur sont conçues pour un
embrayage et un débrayage sans danger. L’emploi
d’une courroie de remplacement (sans l’étiquette
d’équipement d’origine) peut s’avérer dangereux si
cette courroie ne se débraye pas complètement.
N’utilisez que des courroies homologuées par
l’usine.
Toutes les courroies du tracteur s’usent et doivent être
remplacées à tout signe de fendillement, de déchirement ou de
pourriture. Procédez comme suit pour changer ou remplacer les
courroies du plateau de coupe :
Démontez le plateau de coupe en suivant les instructions 1.
fournies précédemment.
Retirez les couvre-courroies en enlevant les vis auto-2.
taraudeuses qui les maintiennent sur le plateau de coupe.
Voir la Fig. 7-7.
Il peut être nécessaire de desserrer l’écrou à six pans de la 3.
poulie de tension gauche pour dégager la courroie de la
poulie et du dispositif de protection de la courroie.
Dégagez doucement la courroie du plateau de coupe des 4.
deux poulies à fusée et des deux poulies de tension du
plateau de coupe. Voir la Fig. 7-7.
Pour installer la courroie neuve, commencez par la placer 5.
sur les deux poulies à fusée extérieures, comme à la Figure
7-8.
Faites ensuite passer la courroie sur les deux poulies de 6.
tension du plateau de coupe, comme à la Figure 7-8.
Resserrez la tige du guide de courroie qui a été desserrée 7.
plus tôt.
Remettez les couvre-courroies retirés plus tôt. 8.
Installez le plateau de coupe en vous assurant que la 9.
courroie est bien acheminée autour des courroies selon les
instructions.
Tirez sur le côté droit de la courroie et placez le côté étroit 10.
en V sur la courroie de la prise de force. Voir la Figure 7-9.
Tenez bien la courroie et la poulie et faites tourner la poulie 11.
vers la gauche (Voir la Figure 7-9). Continuez jusqu’à ce
que la courroie soit bien assise dans la poulie de la prise de
force.

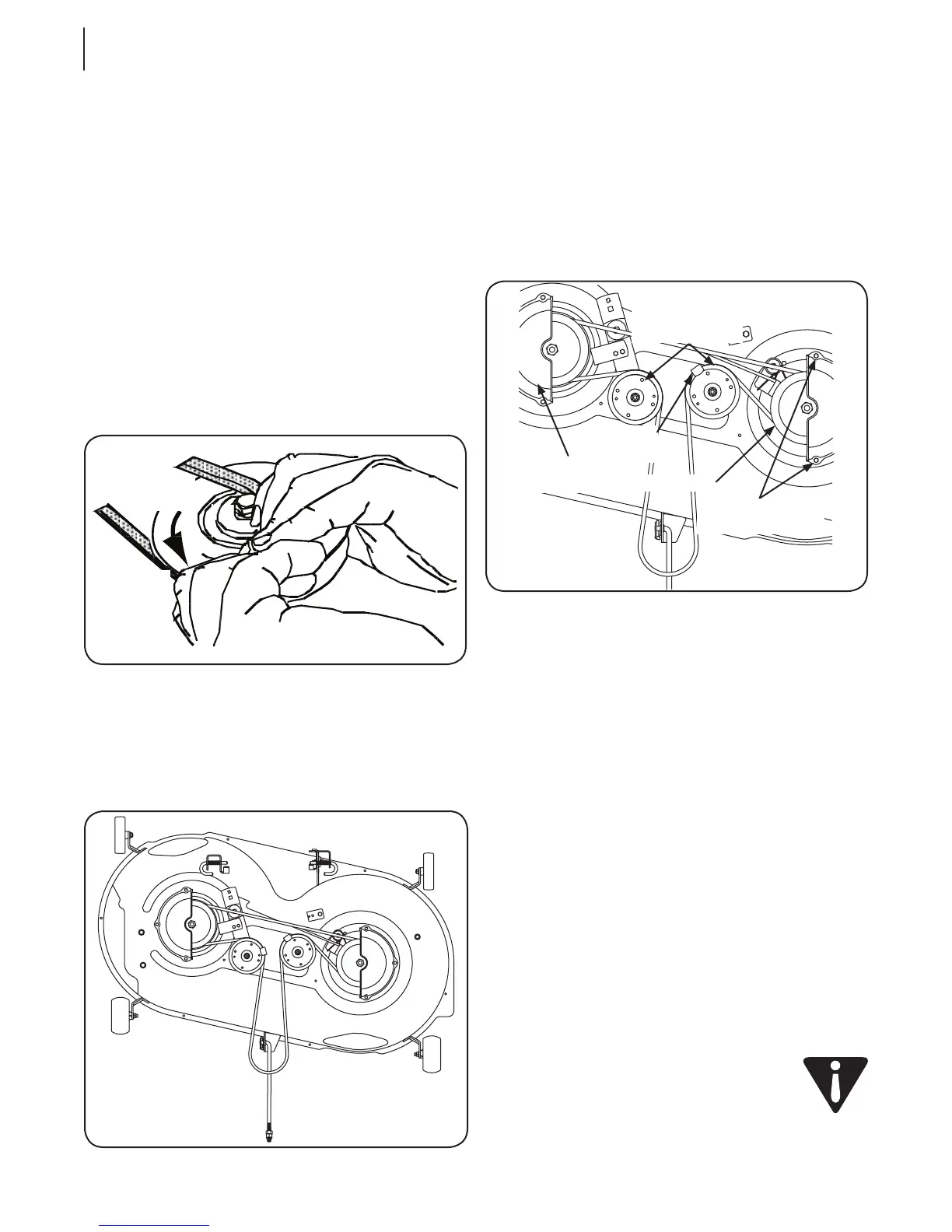

Figure 7-7
Vis
autotaraudeuse
Couvre-
courroie
Poulie de
tension
Poulie à fusée
Guide de
courroie
Figure 7-8
Courroie de
la prise de
force
Tournez
la poulie
Figure 7-9
