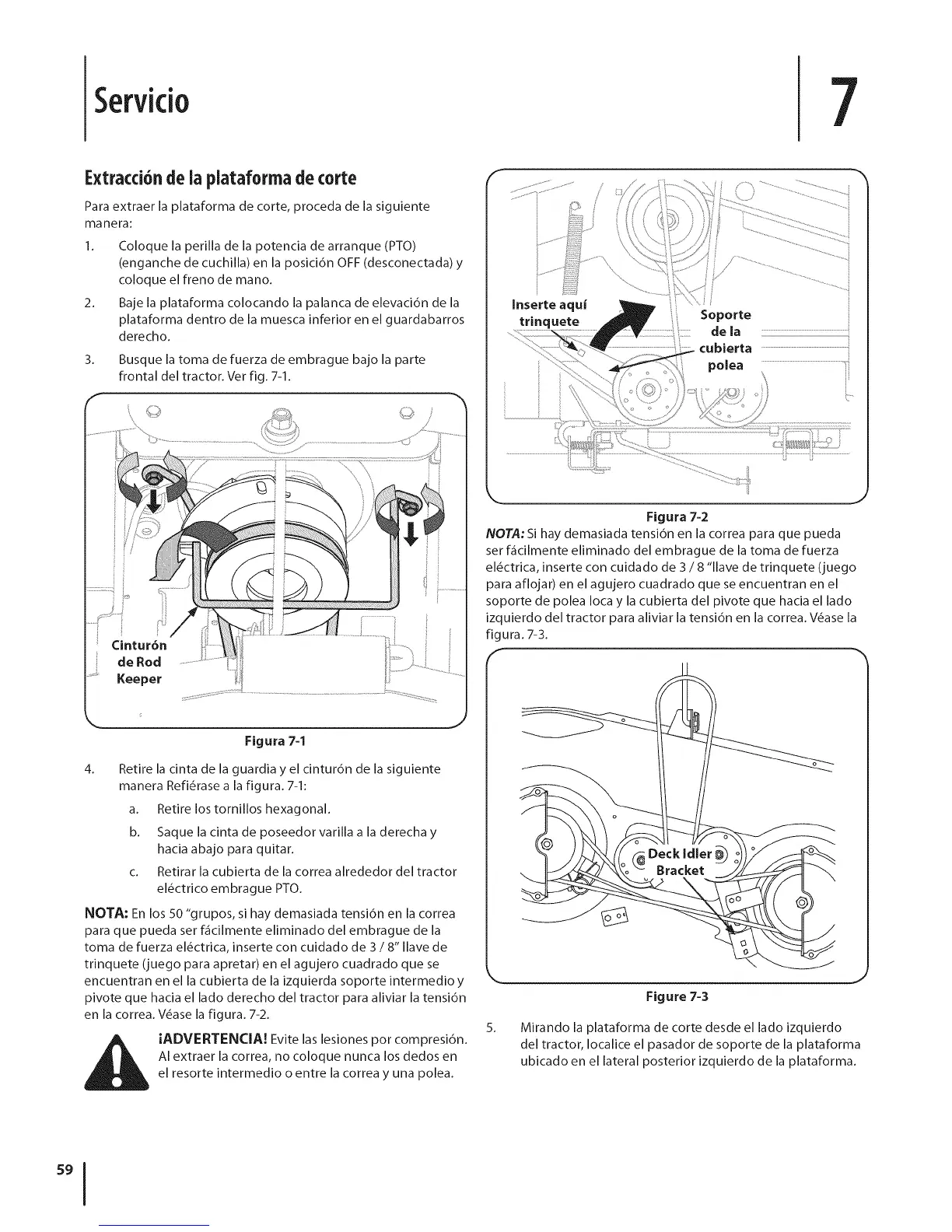

Servicio
7
Extracci6nde ia plataforma de torte
Para extraer la plataforma de corte, proceda de la siguiente
manera:
1. Coloque la perilla de la potencia de arranque (PTO)
(enganche de cuchilla) en la posici6n OFF (desconectada) y
coloque el freno de mano.
2. Baje la plataforma colocando la palanca de elevaci6n de la
plataforma dentro de la muesca inferior en el guardabarros
derecho.
3. Busque la toma de fuerza de embrague bajo la parte
frontal del tractor. Vet fig. 7-1.
f
Inserte aqui
trinquete
Soporte
de la ........................................
cubierta ...........................................................................;
polea
J
Figura 7=2
NOTA: Si hay demasiada tensi6n en la correa para que pueda
set f_cilmente eliminado del embrague de la toma de fuerza
el_ctrica, inserte con cuidado de 3 / 8 "llave de trinquete (juego
para aflojar) en el agujero cuadrado que se encuentran en el
soporte de polea Ioca y la cubierta del pivote que hacia el lado
izquierdo del tractor para aliviar la tensi6n en la correa. V_ase la
figura. 7-3.
Figura 7-1
4_
Retire la cinta de la guardia y el cinturdn de la siguiente
manera Refi_rase a la figura. 7-1:
a. Retire los tornillos hexagonal.
b. Saque la cinta de poseedor varilla a la derecha y
hacia abajo para quitar.
c. Retirar la cubierta de la correa alrededor del tractor
el_ctrico embrague PTO.
NOTA: En los 50 "grupos, si hay demasiada tensi6n en la correa
para que pueda set f_cilmente eliminado del embrague de la
toma de fuerza el_ctrica, inserte con cuidado de 3 / 8" Ilave de
trinquete (juego para apretar) en el agujero cuadrado que se
encuentran en el la cubierta de la izquierda soporte intermedio y
pivote que hacia el lado derecho del tractor para aliviar la tensi6n
en la correa. V_ase la figura. 7-2.
i_ IADVERTENCIA! Evite las lesiones pot compresi6n.
AI extraer la correa, no coloque nunca los dedos en
el resorte intermedio o entre la correa y una polea.
5_
Figure 7=3
Mirando la plataforma de corte desde el lado izquierdo
del tractor, Iocalice el pasador de soporte de la plataforma
ubicado en el lateral posterior izquierdo de la plataforma.
