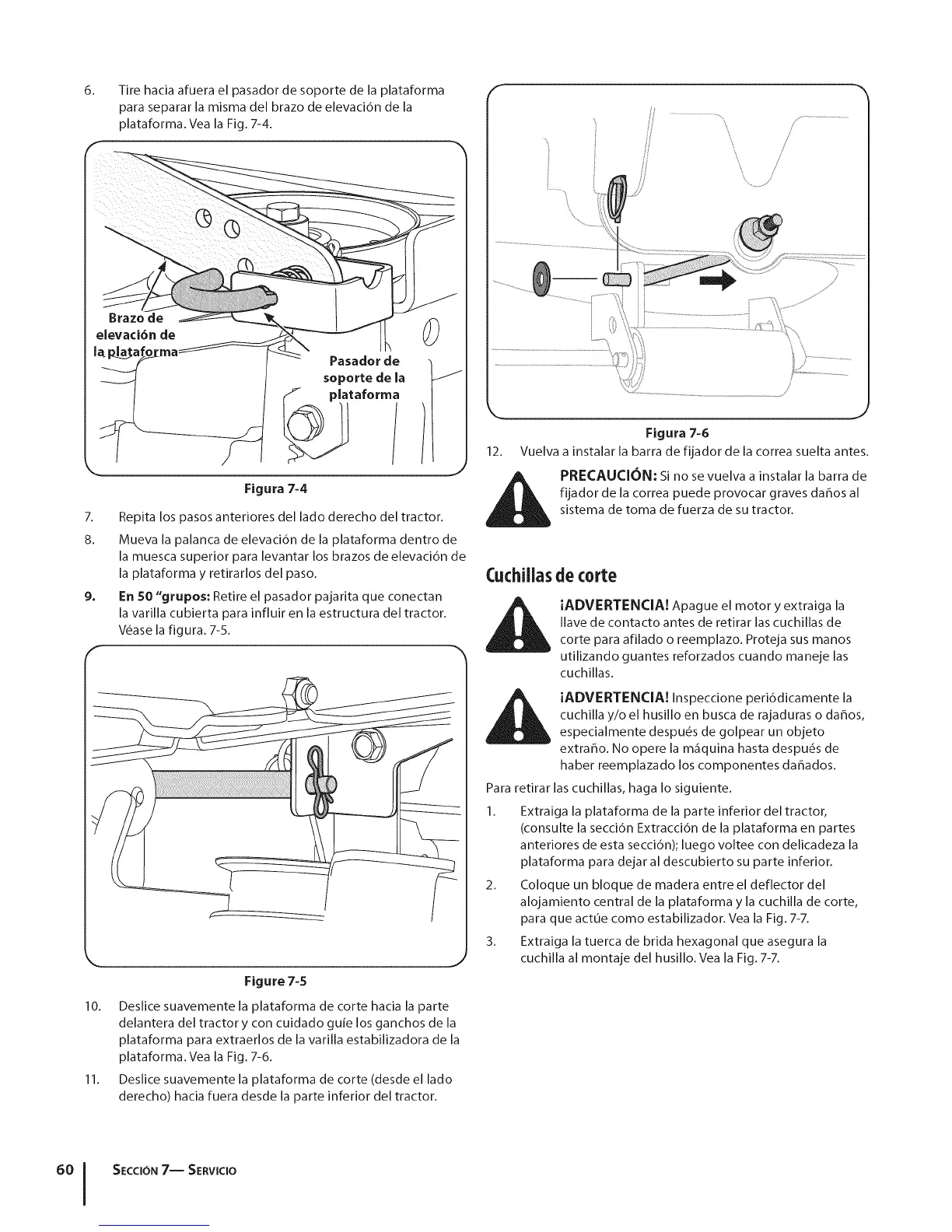

6. Tirehaciaafueraelpasadordesoportedelaplataforma
parasepararlamismadelbrazodeelevaci6ndela
plataforma.VeaaFig.7-4.
7. Repitalospasosanterioresdelladoderechodeltractor.
8. Muevalapalancadeelevaci6ndelaplataformadentrode
lamuescasuperiorparalevantarlosbrazosdeelevaci6nde
laplataformayretirarlosdelpaso.
9. En 50 "grupos: Retire el pasador pajarita que conectan
la varilla cubierta para influir en la estructura del tractor.
V_ase la figura. 7-5.
Figure 7-5
10. Deslice suavemente la plataforma de corte hacia la parte
delantera del tractor y con cuidado guie los ganchos de la
plataforma para extraerlos de la varilla estabilizadora de la
plataforma. Vea la Fig. 7-6.
11. Deslice suavemente la plataforma de corte (desde el lado
derecho) hacia fuera desde la parte inferior del tractor.
2_
ii ..............................\ f.....................................
Ji \\
ij //
iJ /
=
/
Figura 7-6
12. Vuelva a instalar la barra de fijador de la correa suelta antes.
PRECAUCl6N: Si no se vuelva a instalar la barra de
fijador de la correa puede provocar graves dahos al
sistema de toma de fuerza de su tractor.
Cuchiilasde ¢orte
IADVERTENCIA! Apague el motor y extraiga la
Ilave de contacto antes de retirar las cuchillas de
corte para afilado o reemplazo. Proteja sus manos
utilizando guantes reforzados cuando maneje las
cuchillas.
IADVERTENCIA! Inspeccione peri6dicamente la
cuchilla y/o el husillo en busca de rajaduras o dahos,
especialmente despu_s de golpear un objeto
extraho. No opere la m_quina hasta despu_s de
haber reemplazado los componentes dahados.
Para retirar las cuchillas, haga Io siguiente.
1. Extraiga la plataforma de la parte inferior del tractor,
(consulte la secci6n Extracci6n de la plataforma en partes
anteriores de esta secci6n); luego voltee con delicadeza la
plataforma para dejar al descubierto su parte inferior.
2. Coloque un bloque de madera entre el deflector del
alojamiento central de la plataforma y la cuchilla de corte,
para que actue como estabilizador. Vea la Fig. 7-7.
3. Extraiga la tuerca de brida hexagonal que asegura la
cuchilla al montaje del husillo. Vea la Fig. 7-7.
°°1
SECCION7-- SERVlCIO
