8 Sección 3 — Montaje y configuración
Conexión del cable
A fin de conectar los cables, siga estos pasos:
Haga pasar el cable a lo largo del conjunto de la manija del
Cable del
accionamiento marcha
adelante
Gancho del
embrague
Montaje del
cable

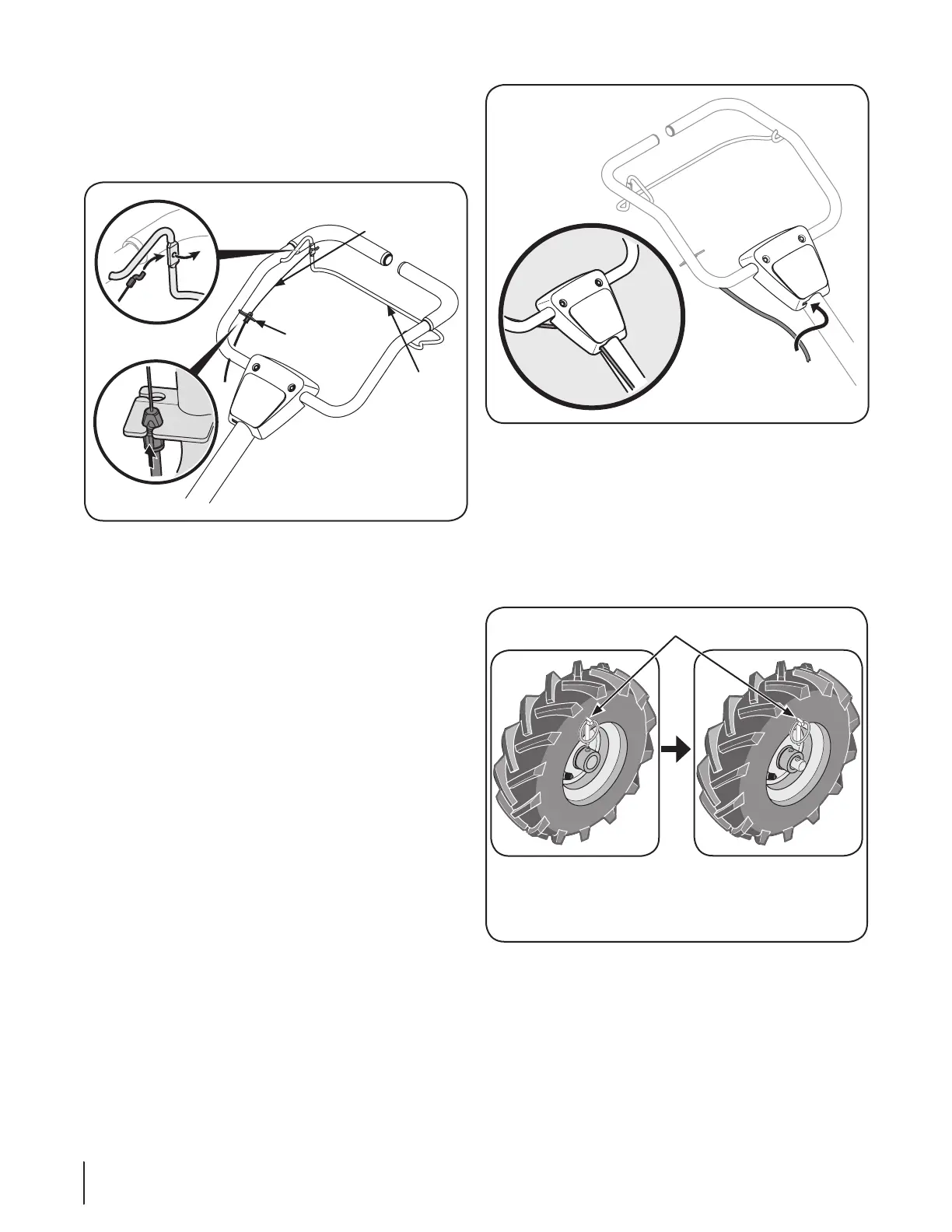

Figura 3-2
2. Conecte el cable de accionamiento marcha adelante al
gancho del embrague, haciendo pasar el gancho en Z
por el orificio de dicho gancho, de afuera hacia adentro.
Calce las abrazaderas del alojamiento del cable en el
montaje del cable del conjunto de la manija como se
posición inferior del conjunto de la manija. Consulte la
NOTA: Para comprobar el funcionamiento del gancho del
embrague, levante el gancho hasta la manija y suéltelo.
El gancho debe regresar a su posición neutra. Si no lo hace,
comuníquese con el distribuidor local para solicitar ayuda
técnica.
4. Sujete con abrazaderas el cable en la guía para cables que
está ubicada en el panel del conjunto de la manija como se
Figura 3-3
Saque la cultivadora de la caja
Para hacer rodar la cultivadora fuera de la plataforma de envío,
coloque las ruedas de manera que giren libremente, si no
vinieron así de fábrica, como se indica:
Coloque un bloque resistente bajo la transmisión para
el trinquete del cubo de la rueda y del eje de la rueda.
Extraiga el trinquete
del cubo de la rueda
Deslice la rueda
completamente hacia
adentro en el eje de la
rueda. Vuelva a colocar el
trinquete
Trinquete
Figura 3-4
2. Deslice la rueda completamente hacia adentro en el eje de la
rueda. Vuelva a instalar el trinquete a través del eje de la rueda
únicamente (no a través del cubo de la rueda). Consulte la
rueda. Repítalo con la otra rueda.
Utilice la barra de control para hacer rodar la cultivadora
hasta una zona plana.
