SECTION 7— SERVICE
26
8. Localisez les goupilles de soutien de droite et de gauche
du plateau de coupe de chaque côté du plateau de coupe.
Sortez les goupilles et dégager les bras de relevage droit et
gauche du plateau de coupe. Voir la Figure 7-6.
Figure 7-6
9. Placez la manette de relevage du plateau de coupe à la
position de coupe la plus haute et dégagez le plateau de
coupe du tracteur.
Installation du plateau de coupe
Procédez comme suit pour installer le plateau de coupe :
1. Placez les manette de relevage à la position la plus haute.
Voir la Figure 7-3.
2. Glisser la tablier sous le tracteur sur le côté droit du tracteur
alignant les supports d’accrochage et les bras de relevage
du plateau de coupe.
3. Une fois que le pont est sous le tracteur, déplacez la
manette de relevage à la position la plus basse position de
tonte.
REMARQUE: Pour aligner les supports correctement, il
peut être nécessaire de placer un petit bloc de bois sous
chaque côté du tablier.
4. Sortez les goupilles de soutien et manoeuvrez le plateau de
coupe pour aligner les trous des bras de relevage avec les
goupilles. Voir la Figure 7-6.
5. Poussez alors chaque goupille dans les bras de relevage
pour maintenir ceux-ci dans les fentes des supports
d’accrochage arrière.
6. Réinstallez la tige de relevage avant du plateau de coupe
et maintenez-la en place avec la goupille fendue. Voir la
Figure 7-5.
7. Vérifiez que la courroie trapézoïdale passe bien sur les
poulies à fusée du plateau de coupe, puis amenez la
courroie vers l’arrière, sous le châssis, et au-dessus des deux
tubes des transmissions, de la poulie de prise de force sur la
partie inférieure du moteur.
8. Utilisez la manette de relevage du plateau de coupe pour
relever celui-ci à la position la plus haute qui procure la
position la plus horizontale de la courroie entre les poulies
de tension du plateau de coupe et la poulie de la prise de
force à la base du moteur.
9. Vérifiez que la courroie trapézoïdale passe bien sur les
poulies à fusée du plateau de coupe et que l’arrière de la
courroie est bien appuyé contre les poulies de tension fixe
et mobile.
10. Placez-vous derrière le tracteur face à l’avant et vérifiez que
la courroie n’est pas tordue, puis tirez la courroie vers la
poulie de la prise de force.
AVERTISSEMENT : Faites très attention de ne pas
vous pincer les doigts en dégageant la courroie de la
poulie de la prise de force.
11. Tirez le côté droit de la courroie vers l’arrière et placez le
côté en V de la courroie dans la gorge avant droite de la
poulie de la prise de force. Voir la Figure 7-4.
12. Tenez la courroie et la poulie et faites tourner la poulie vers
la gauche (Voir la Figure 7-4). Continuez à tenir et à faire
tourner la poulie et la courroie jusqu’à ce que la courroie
soit complètement installée sur la poulie de la prise de
force.
REMARQUE: Avant d’utilisez le tracteur, vérifiez que la
courroie est installée correctement.
Remplacement de la courroie
Plateau de coupe de 42 po
1. Démontez le plateau de coupe du tracteur (voir le chapitre
« Démontage du plateau de coupe » à la page 25).

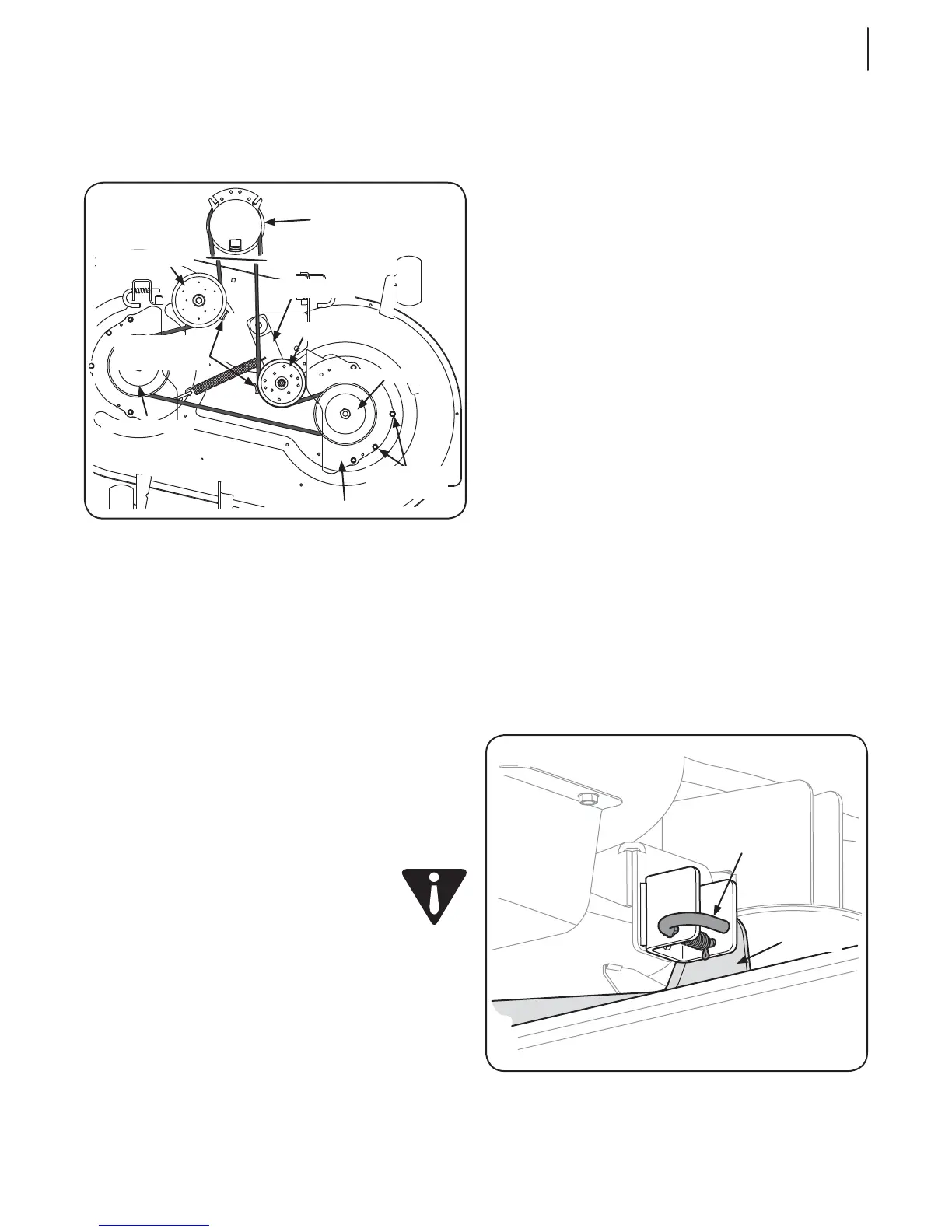

2. Enlevez les vis hex. taraudeuses qui maintiennent les
carters des courroies en place. Voir la Figure 7-7.
Vis hex.
taraudeuses
Carter de courroie
Protecteur de
la courroie
Poulie tendeur
Poulie tendeur
Poulie p.d.f.
Poulie à fusée
Poulie à fusée
Bras tendeur
Figure 7-7
