SECTION 7 — SERVICE
27

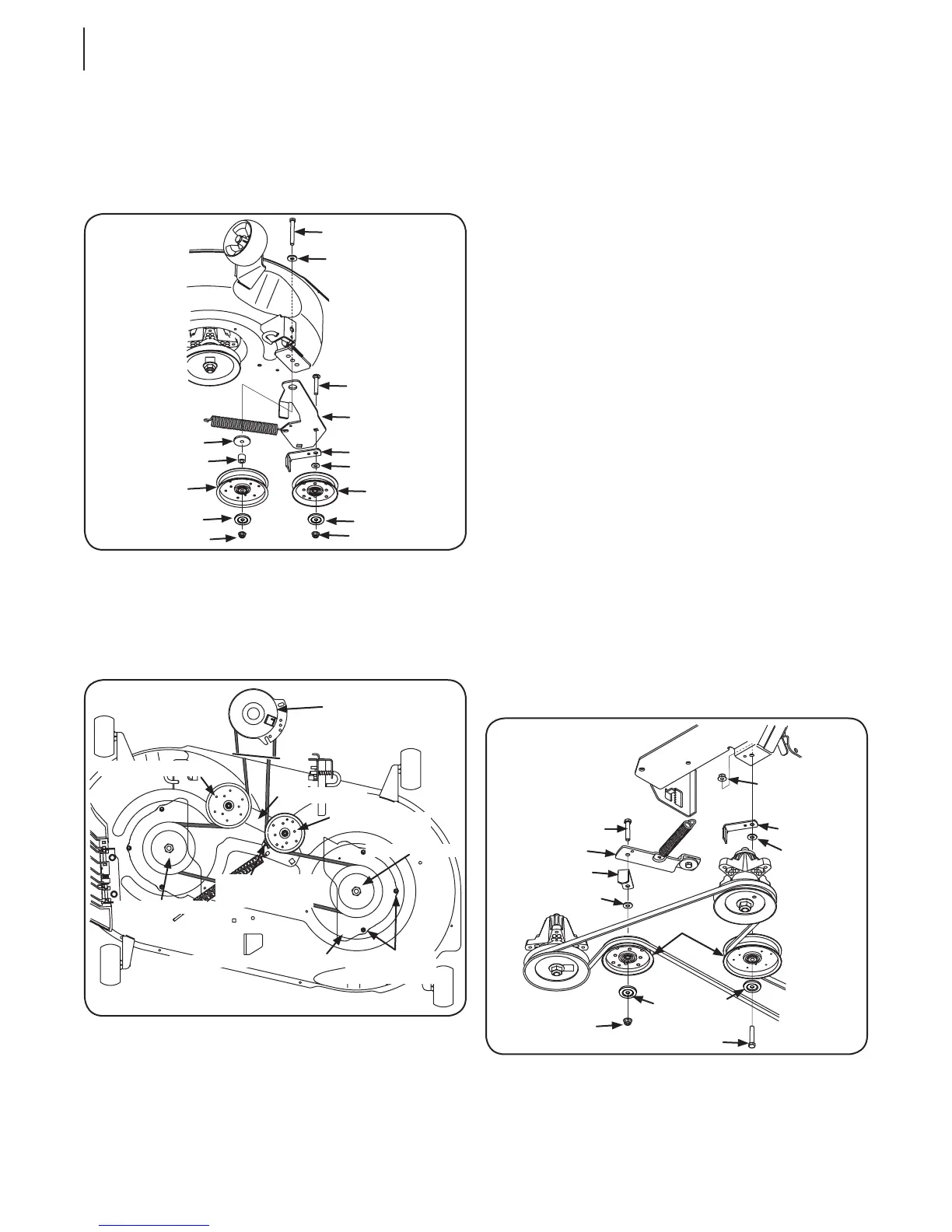

Remplacement de la courroie
Plateau de coupe de 46 po
1. Démontez le plateau de coupe du tracteur (voir le chapitre
« Démontage du plateau de coupe » à la page 25).
2. Enlevez les vis hex. taraudeuses qui maintiennent les
carters des courroies en place. Voir la Figure 7-9.
Poulie p.d.f.
Poulie tendeur
Poulie tendeur
Couvercle de la courroie
Vis hex.
taraudeuses
Protecteur de
la courroie
Poulie fusée
Poulie fusée
Bras tendeur
Figure 7-9
3. Démontez les deux poulies de tension en enlevant les vis
hex. et les contre-écrous à bride qui les maintiennent sur le
plateau de coupe et le bras de tension. Voir la Figure 7-10.
Faites attention de ne pas perdre la boulonnerie en retirant
la vis hex. et le contre-écrou à bride.
Capuchon
Rondelle
Écrou
Écrou
Capuchon
Poulie tendeur
Poulie tendeur
Protecteur de
la courroie
Entretoise
Entretoise
épaulée
Bras tendeur
Vis hex.
Rondelle plate
Vis hex.
Figure 7-10
REMARQUE : Notez la position des carters des courroies
pour garantir leur installation correcte plus tard.
3. Démontez les deux poulies de tension en enlevant les vis
hex. et les contre-écrous à bride qui les maintiennent sur
le plateau de coupe et le bras de tension. Voir la Figure 7-8.
Faites attention de ne pas perdre la boulonnerie en retirant
la vis hex. et le contre-écrou à bride.
Vis à tête hex.
Vis à tête hex.
Capuchon
de poulie
Rondelle
Protecteur de
la courroie
Protecteur de
la courroie
Rondelle
Bras tendeur
Contre-
ecrou a
embase
Contre-ecrou a
embase
Poulies tendeur
Figure 7-8
REMARQUE : Notez la position des carters des courroies
pour garantir leur installation correcte plus tard.
4. Retirez la courroie des poulies à fusée.
5. Installez la courroie neuve sur les poulies à fusée, comme
sur les illustrations. Remettez les carters des courroies en
place. Voir la Figure 7-7.
6. Placez la courroie autour des poulies de tension enlevées
au paragraphe 3, le côté en V vers l’intérieur. Ensuite,
installez toute la boulonnerie et serrez le contre-écrou à
bride pour bien maintenir l’ensemble. Voir la Figure 7-7.
7. Faites passer la courroie comme la Figure 7-7 le montre,
puis remontez le plateau de coupe (Voir le chapitre «
Installation du plateau de coupe », à la page 25).
