Mesurez la distance entre l’extrémité extérieure de la lame 4.
gauche et le sol et la distance entre l’extrémité extérieure
droite et le sol. Les distances doivent être les mêmes. Dans
le cas contraire, procédez comme suit :
décidez si le côté droit du plateau de coupe
doit être relevé ou abaissé.
décidez si le côté gauche du plateau de
coupe doit être relevé ou abaissé.

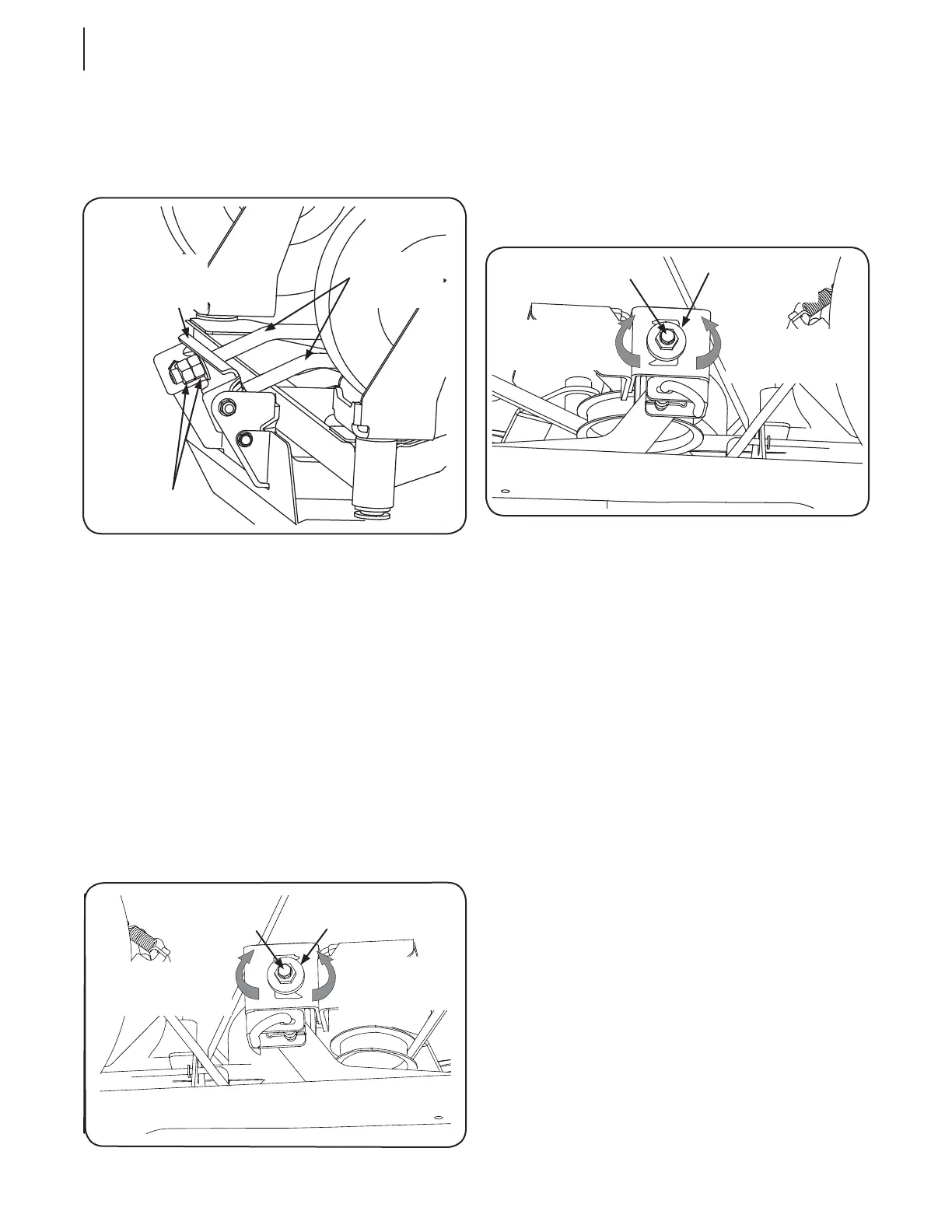

Desserrez (sans l’enlever) la vis à chapeau hex. du support 6.
d’accrochage droit du plateau de coupe. Voir la Figure
6-6.
Mettez le plateau de coupe de niveau en utilisant une clé 7.
pour tourner la roue de réglage (qui se trouve juste derrière
la vis à chapeau hex. que vous venez de desserrer) vers la
droite pour abaisser le côté droit du plateau de coupe ou
vers la gauche pour le relever. Voir la Figure 6-6.
Le plateau de coupe est de niveau quand la distance entre 8.
les deux extrémités des lames est égale de chaque côté.
Resserrez la vis à chapeau hex. sur le support d’accrochage 9.
droit du plateau de coupe quand le réglage est satisfaisant.
6. Desserrez (sans l’enlever) la vis à chapeau hex. du support
d’accrochage droit du plateau de coupe. Voir la Figure 6-7.
7. Mettez le plateau de coupe de niveau en utilisant une clé
pour tourner la roue de réglage (qui se trouve juste derrière
la vis à chapeau hex. que vous venez de desserrer) vers la
droite pour abaisser le côté droit du plateau de coupe ou
vers la gauche pour le relever.
8. Le plateau de coupe est de niveau quand la distance entre
les deux extrémités des lames est égale de chaque côté.
9. Resserrez la vis à chapeau hex. sur le support d’accrochage
droit du plateau de coupe quand le réglage est satisfaisant.
Mise à niveau d’avant en arrière
L’avant du plateau de coupe doit se trouver entre 1/8 et ¼ 1.
de po plus bas que l’arrière. Ajustez comme suit :
Relevez le plateau de coupe, faites tourner les lames pour 2.
qu’elles soient parallèles au châssis du tracteur.
Si la mise à niveau latérale est correcte, il suffira de mesurer 3.
la distance à la lame droite pour déterminer si l’inclinaison
d’avant en arrière du plateau de coupe est correcte.
Mesurez la distance entre l’extrémité avant de la lame et 4.
le sol et la distance entre l’extrémité arrière et le sol. La
distance avant doit être entre 1/8 et ¼ de po inférieure à la
distance à l’arrière. Dans le cas contraire, procédez comme
suit :
À l’avant du tracteur, desserrez les écrous extérieurs sur la 5.
tige d’accrochage avant et tournez-les dans la direction
opposée aux écrous intérieurs. Voir la Figure 6-8.
6.
SE C T I O N 6 — ENTRETIEN & RÉgLAgES
