Si l’avant du plateau de coupe est trop bas, tournez les 7.
écrous à six pans intérieurs vers la droite contre le support
d’accrochage pour raccourcir la tige d’accrochage avant et
relever l’avant du plateau de coupe.
Si l’avant du plateau de coupe est trop haut, tournez les 8.
écrous à six pans vers la gauche pour allonger la tige
d’accrochage avant et abaisser l’avant du plateau de coupe.
REMARQUE : La tige d’accrochage avant doit se trouver
sur l’avant des fentes dans le support d’accrochage avant.
Si un côté de la tige ne se trouve pas en avant des fentes,
tournez l’écrou à six pans intérieur de ce côté jusqu’à ce
que la tige touche l’avant de la fente. Mesurez à nouveau et
effectuez l’ajustement nécessaire.
Quand l’inclinaison est satisfaisante, serrez les écrous à six 9.
pans intérieurs avec une clé et serrez les écrous à six pans
extérieurs contre les écrous à six pans intérieurs pour les
bloquer à la position voulue.
Réglage des roues de guidage
AVERTISSEMENT: Éloignez vos pieds et mains de
l’ouverture de la goulotte d’éjection sur le plateau
de coupe.
Les roues de guidage n’arrachent pas l’herbe et ne
sont pas conçues pour supporter le poids du plateau de coupe.
Il est possible de régler la hauteur de coupe du plateau de coupe
à six hauteurs différentes en utilisant la manette de réglage.
Les hauteurs varient de 1 ½ po à 4 po. La position des roues de
guidage doit se trouver entre ¼ et ½ po environ du sol quand le
plateau est réglé à la position de coupe désirée.
Utilisez la manette de relevage du plateau pour placer le plateau
de coupe à la hauteur voulue, puis vérifiez les roues de guidage
et ajustez comme suit :
Le plateau de coupe étant à la hauteur désirée, vérifiez la 1.
distance entre les roues de guidage et le sol. Relevez les
roues de guidage si elles sont proches du sol ou si elles
le touchent. Si les roues de guidage sont trop hautes,
abaissez-les.

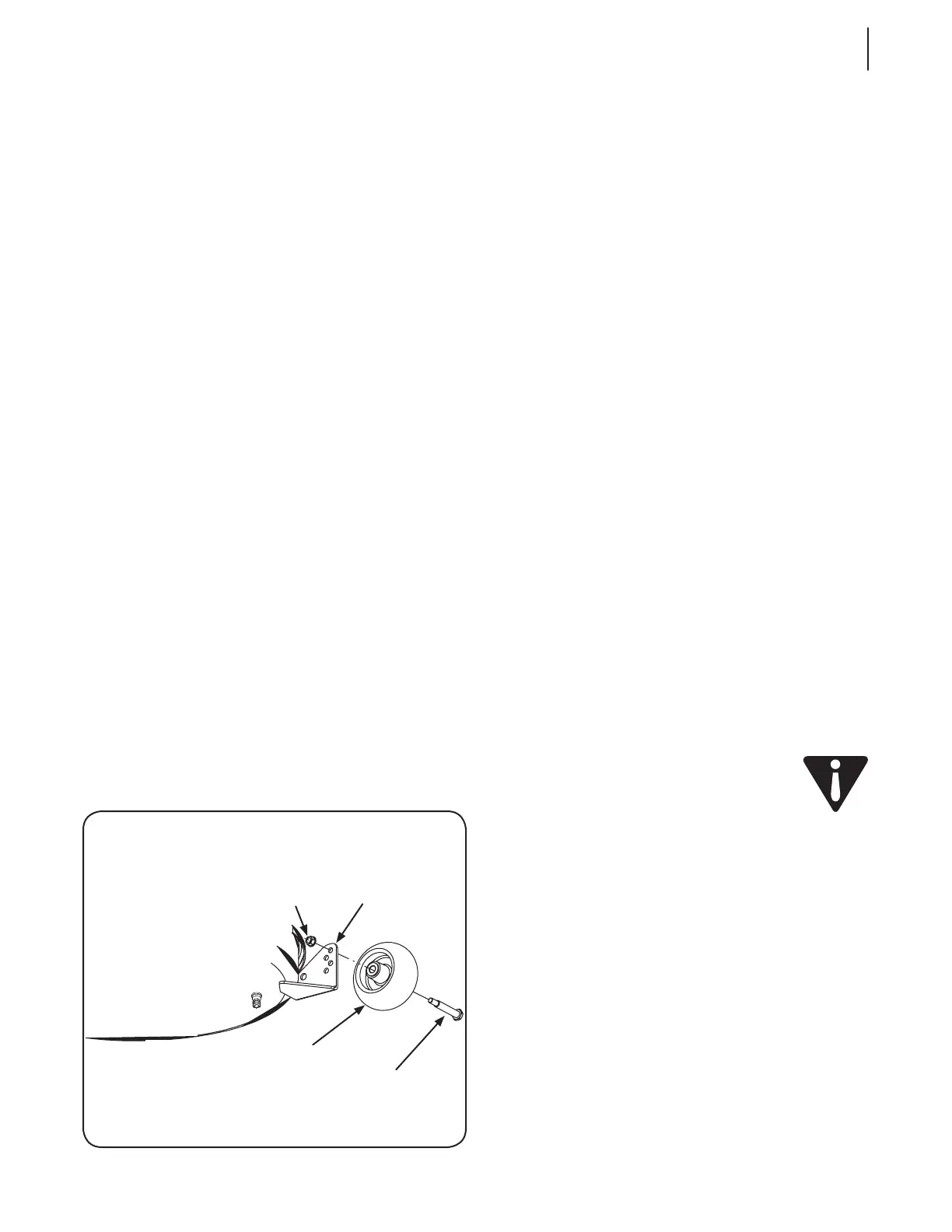

Enlevez le contre-écrou qui maintient l’une des vis à 2.
épaulement sur le plateau de coupe. Démontez la roue de
guidage et la vis à épaulement. Voir la Figure 6-9.
Insérez la vis à épaulement dans l’un des quatre trous de 3.
l’indicateur qui assureront un dégagement de ¼ à ½ po du
sol.
Prenez note du troue de repérage de la roue correctement 4.
ajustée et placez les autres roues de guidage à la même
position respective sur les autres supports.
SE C T I O N 6 — ENTRETIEN & RÉgLAgES
