Positionnez le siège et maintenez-le en place avec les 3.
boulons à épaulement et les contre-écrous enlevés
précédemment. Faites attention de ne pas pincer ni
endommager le faisceau de fils lors de l’installation du
siège. Voir la Figure 3-3.
Positionnement des leviers de direction
Les leviers de direction ont été abaissés à des fins d’expédition.
Les contre-écrous à bride, les vis à tête hex. et les rondelles
plates qui maintiennent normalement les leviers de direction
en position de conduite ont été démontés et installés dans les
fentes des leviers pour l’expédition. Ces deux leviers doivent
être repositionnés et attachés sur le support de pivotement
avant que le tracteur soit utilisé. Procédez comme suit pour
repositionner les leviers :
Enlevez la vis à tête hex,, la rondelle plate et le contre-écrou 1.
à bride qui se trouvent dans la fente de l’un des leviers de
direction.
Redressez le levier de conduite jusqu’à ce que la fente du 2.
support soit alignée avec l’un des trous du support de
pivotement. Voir la Figure re 3-4.
Glissez la rondelle plate sur la vis à tête hex. De l’extérieur, 3.
enfoncez la vis à tête hex. dans la fente du levier de
direction et dans le trou du support de pivotement.
Maintenez-les en place avec le contre-écrou à bride. Voir la
Figure 3-4.
Notez la position relative du levier de direction par 4.
rapport au support de pivotement, puis répétez les étapes
précédentes pour repositionner l’autre levier à la même
position.
Consultez le chapitre «Ajustement des leviers de direction» 5.
dans le chapitre Entretien et Réglages pour obtenir plus de
renseignements quant à l’ajustement final des leviers.
Installation des câbles de la batterie.
: En attachant les câbles de la
batteire, branchez toujours le câble POSITIF (rouge
ur la borne positive, puis le câble NÉGATIF (noir).
Pour des raisons d’expédition, les deux câbles de la batterie
sur votre équipement ont pu avoir été laissés débranchés des
bornes à l’usine. Pour brancher les câbles de la batterie, procédez
comme suit :
REMARQUE: La borne positive de la batterie est identifiée par
Pos. (+) et la borne négative par Nég. (-).

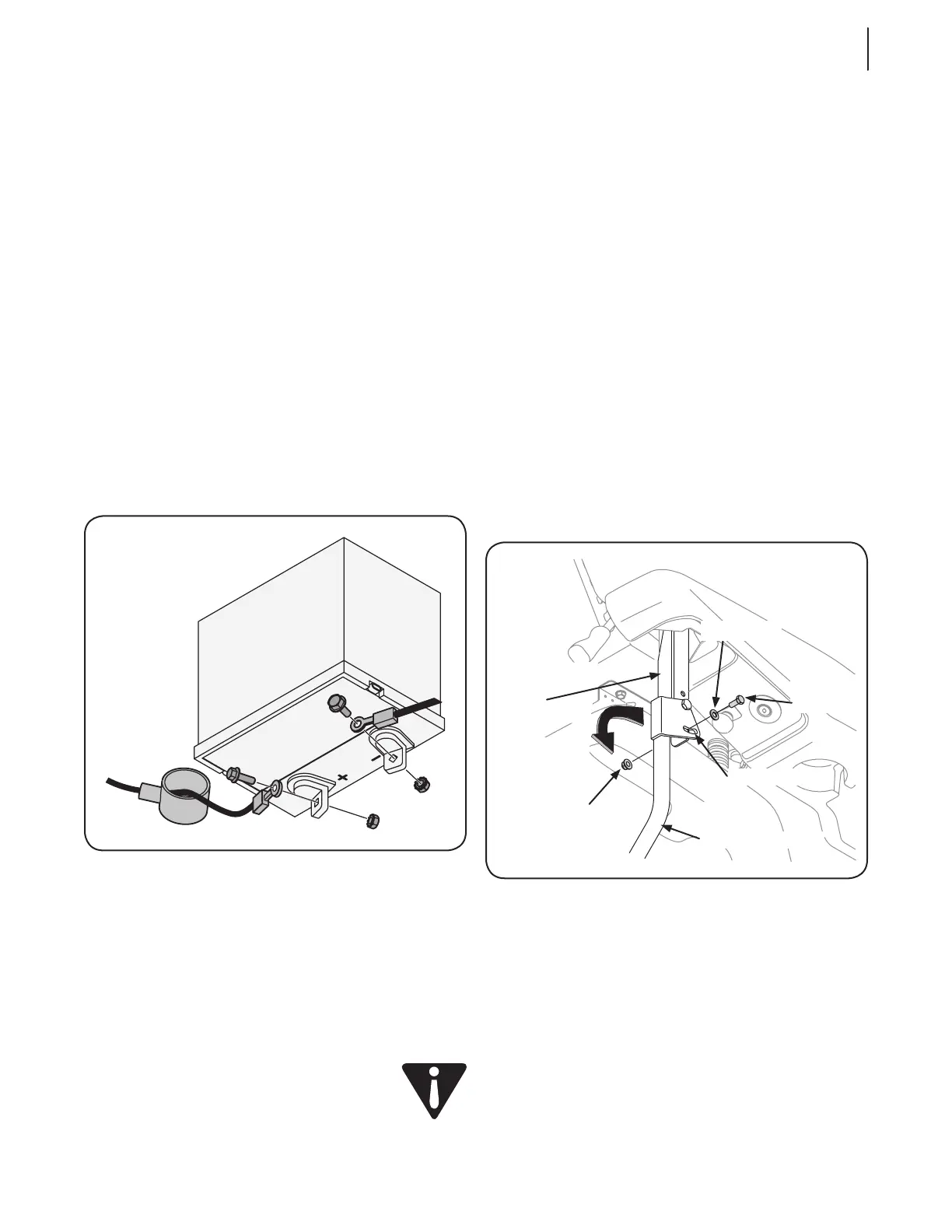

Enlevez le couvercle en plastique, le cas échéant, de la 1.
borne positive de la batterie et attachez le câble rouge à la
borne positive de la batterie (+) avec le boulon et l’écrou à
six pans. Voir la Fig. 3-5.
Enlevez le couvercle en plastique, le cas échéant, de la 2.
borne négative de la batterie et attachez le câble noir à la
borne négative de la batterie (-) avec le boulon et l’écrou à
six pans. Voir la Fig. 3-5.
Placez la gaine en caoutchouc rouge au-dessus de la borne 3.
positive de la batterie pour aider à la protéger contre la
corrosion.
REMARQUE: Si la batterie est mise en service après la date
indiquée sur le dessus de la batterie, chargez-la selon les
instructions dans la chapitre «Entretien» dans cette notice
d’utilisation avant d’utiliser le tracteur.
SE C T I O N 2— AS S E m b L A g E & mO N T A g E
