Serie FLOOD / FLOOD series Guía de instalación / Installation Guide
1
2 3
Seleccione la superficie en donde se instalará el luminario.
Select the surface where the flood will be mounted.
Perfore los orificios con ayuda
de un taladro. Tome como
referencia con orificios del
soporte en U.
Drill the holes with the help of
a drill tool. Reference the
holes in the U-bracket.
Afloje los tornillos laterales del
soporte en U y muévalo hasta
la posición deseada.
Loosen the side screws of the
U-bracket and move it to the
desired position.
4
Apriete los tornillos hasta que
el soporte en U quede
totalmente fijo.
Tighten the screws until the U-
bracket is fully secure.

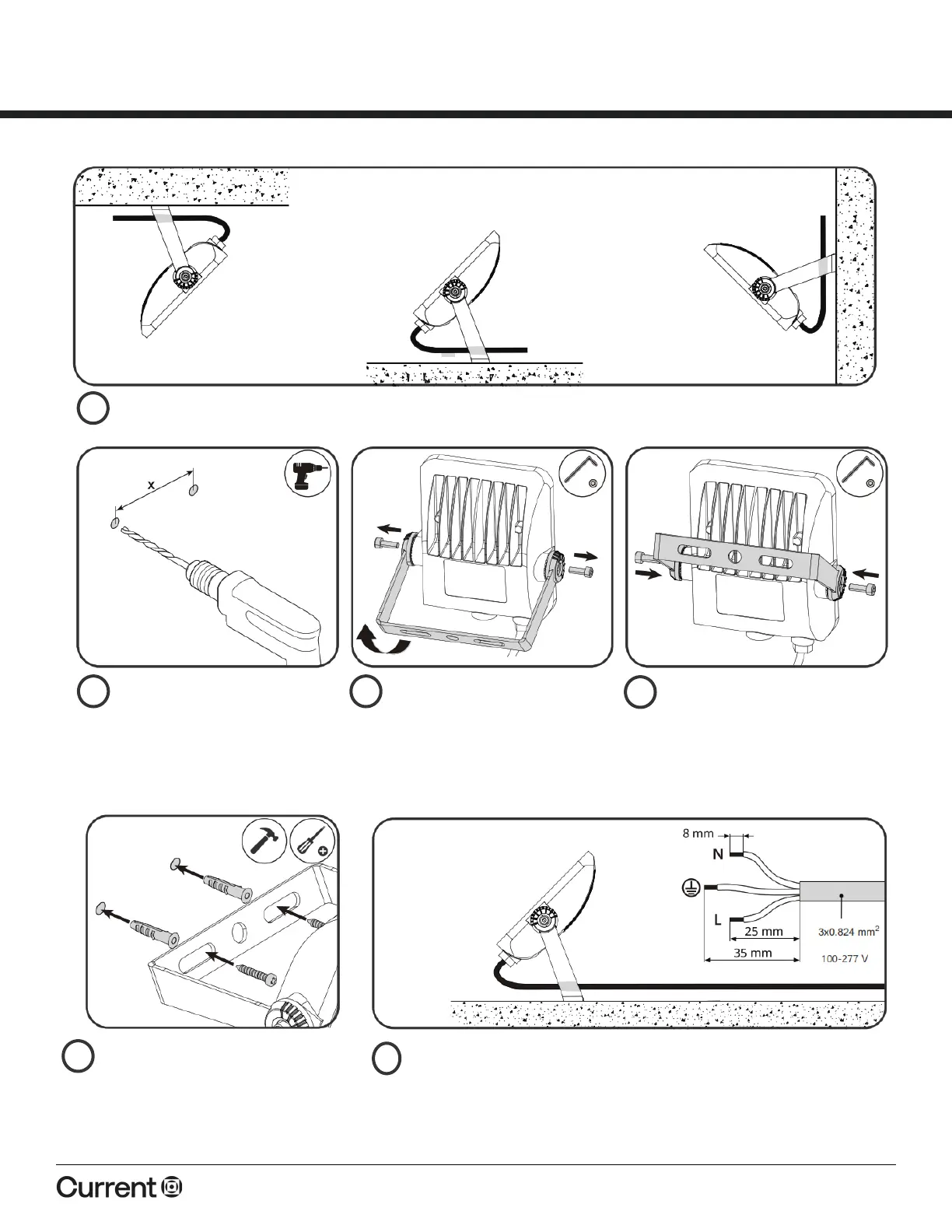

Pasos de Instalación / Installation Steps
5
Inserte los taquetes en los orificios e
instale el reflector sujetándolo con
los tornillos a través del suporte en U.
Insert the anchors into the holes and
install the flood by fastening with the
screws through the U-bracket.
6
Conecte los cables de CA y los cables de atenuación de acuerdo con
el diagrama de cableado.
Connect AC wires and dimming wires according to the wiring diagram.
Página 2 de 4
(Rev 01/30/23)
LEDF064
led.com/la-es
© 2023 Current Lighting Solutions, LLC. Todos los derechos reservados. GE y el monograma de GE son marcas registradas
de General Electric Company y son usados bajo licencia. La información se encuentra sujeta a cambios sin previo aviso.
Todos los valores son de diseño o típicos al momento de ser medidos bajo condiciones de laboratorio.
