DAEWOO ELECTRONICS KOR-61AP2S - Disassembly and Assembly

24

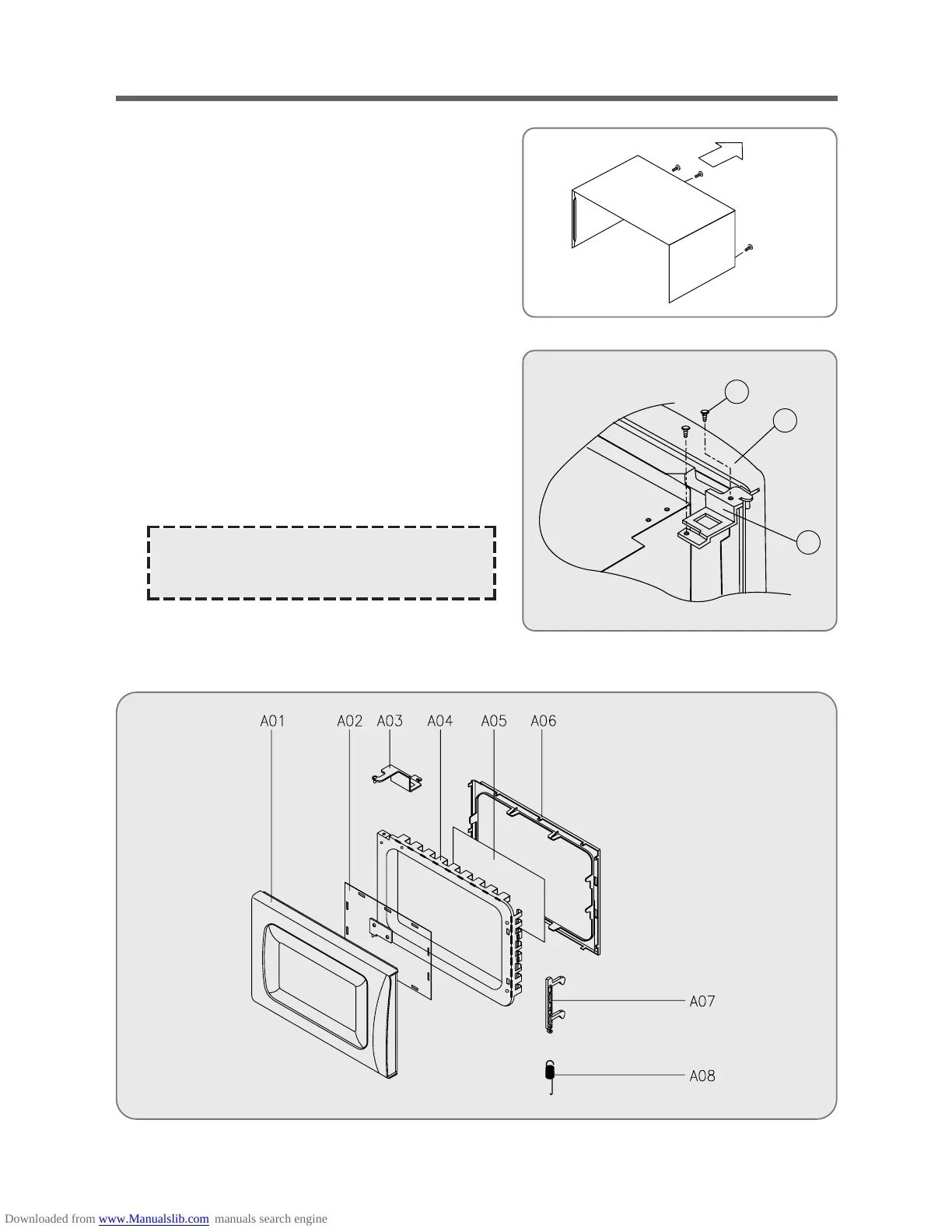

DISASSEMBLY AND ASSEMBLY
1. To remove cabinet.
Remove three screws on cabinet back.
2. To remove door assembly.
1) Remove two screws ¤ which secure the stopper hinge
top.
2) Remove the stopper hinge top ¤Ł and door assembly ¤Ø
from top plate of cavity.
3) Remove the stopper hinge top ¤Łfrom door assembly.
4) Reverse the above for reassembly taking care to replace
fixing glue.
3. To remove door parts.
1
3
2
NOTE : After replacing the door preform a check
of correct alignment with the hinge and
cavity front face.
