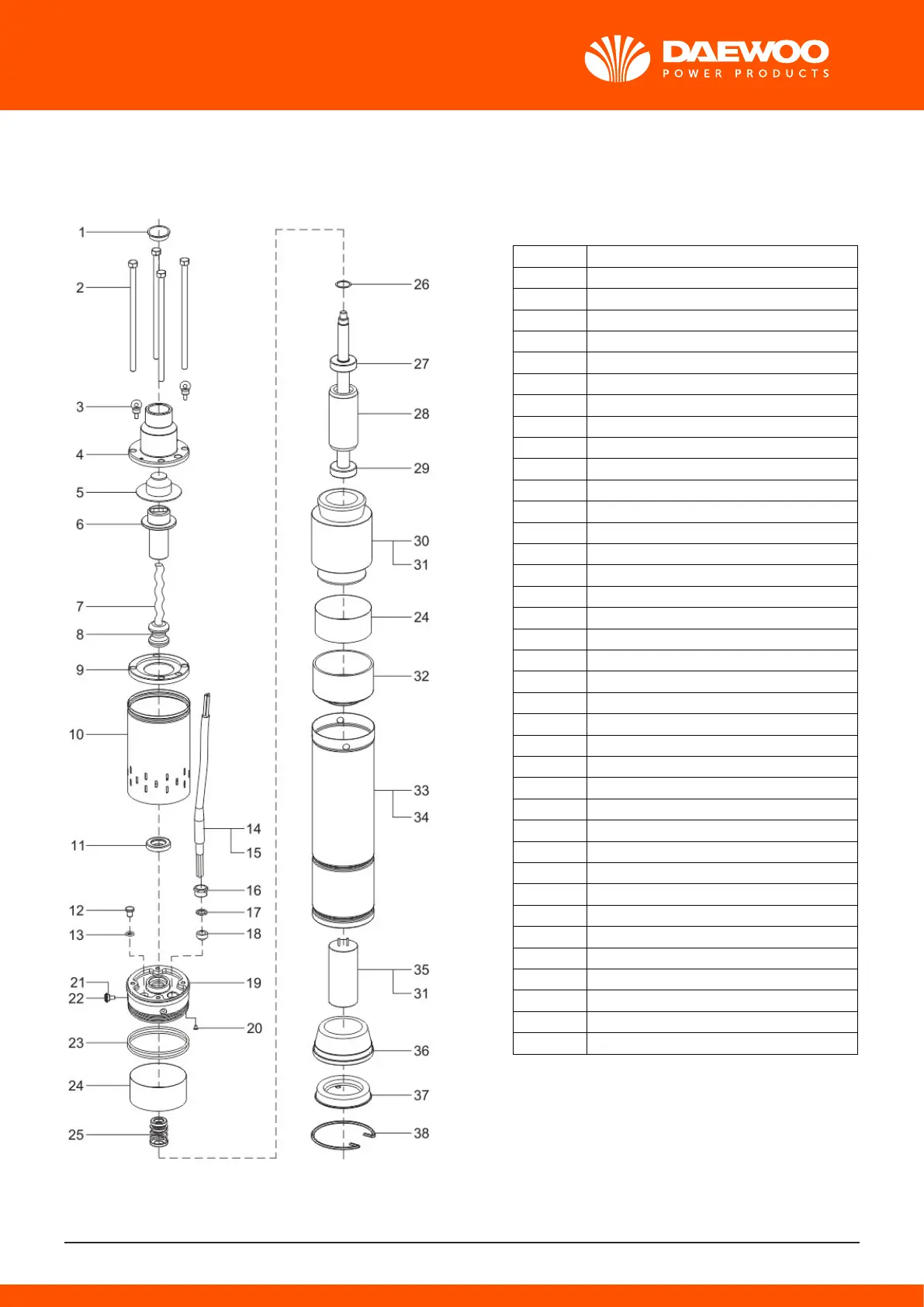

6. KONŠTRUKČNÝ NÁKRES
1.
Kryt čerpadla
2.
Skrutka
3.
Prievlak
4.
Výstupný otvor
5.
Kryt odolný proti piesku
6.
Skrutkové púzdro
7.
Skrutka
8.
Pripojenie
9.
Zafixovaný úlomok
10.
Vstupný úsek
11.
Olejové tesnenie rámu
12.
Mastiaca skrutka
13.
Krúžok O
14.
Kábel
15.
Púzdro kábla
16.
Matica na fixovanie kábla
17.
Podložka kábla
18.
Káblové púzdro
19.
Olejový priestor
20.
Skrutka
21.
Upevňovací krúžok
22.
Skrutka
23.
Krúžok O
24.
Izolačný papier
25.
Mechanické tesnenie
26.
Tesniaci krúžok
27.
Ložisko
28.
Otočná časť
29.
Ložisko
30.
Stator
31.
Izolačné púzdro
32.
Dolné ložiskové hniezdo
33.
Rozvod motora
34.
Olej
35.
Kondenzátor
36.
Gumená zátka
37.
Uzatvárací kryt
38.
Upínacia objímka
