Daewoo DSP1100-4 - Szerkezeti Ábra

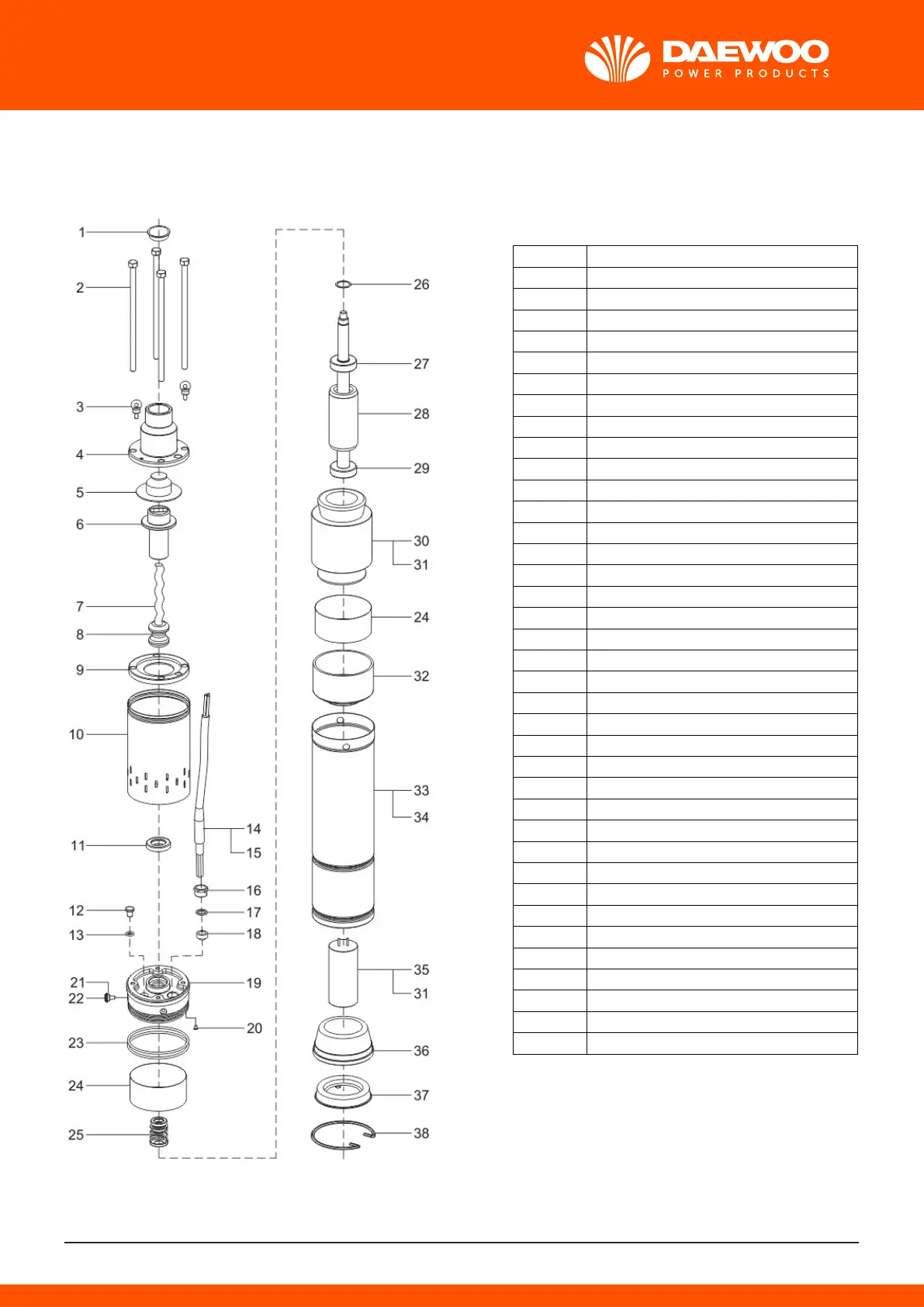

6. SZERKEZETI ÁBRA
1.
A szivattyú borítása
2.
Csavar
3.
Húzógyűrű
4.
Kimeneti nyílás
5.
Homoknak ellenálló borító
6.
Csavarborító hüvely
7.
Csavar
8.
Csatlakoztatás
9.
Rögzített szilánk
10.
Bemeneti szakasz
11.
Keret olajtömítés
12.
Zsírzó csavar
13.
O-gyűrű
14.
Vezeték
15.
Kábelhüvely
16.
Kábelrögzítő anya
17.
Kábel alátét
18.
Kábelpersely
19.
Olajtér
20.
Csavar
21.
Rögzítőgyűrű
22.
Csavar
23.
O-gyűrű
24.
Szigetelőpapír
25.
Mechanikai tömítés
26.
Tömítőgyűrű
27.
Csapágy
28.
Forgórész
29.
Csapágy
30.
Állórész
31.
Szigetelő persely
32.
Alsó csapágyfészek
33.
Motor csővezeték
34.
Olaj
35.
Kondenzátor
36.
Gumikupak
37.
Zárófedél
38.
Szorítógyűrű
