DIAGRAMA DE ESQUEMA 5 - ARRANQUE ELÉCTRICO, TRIFÁSICO
22
MOTOR
ALTERNADOR
PANEL DE CONTROL

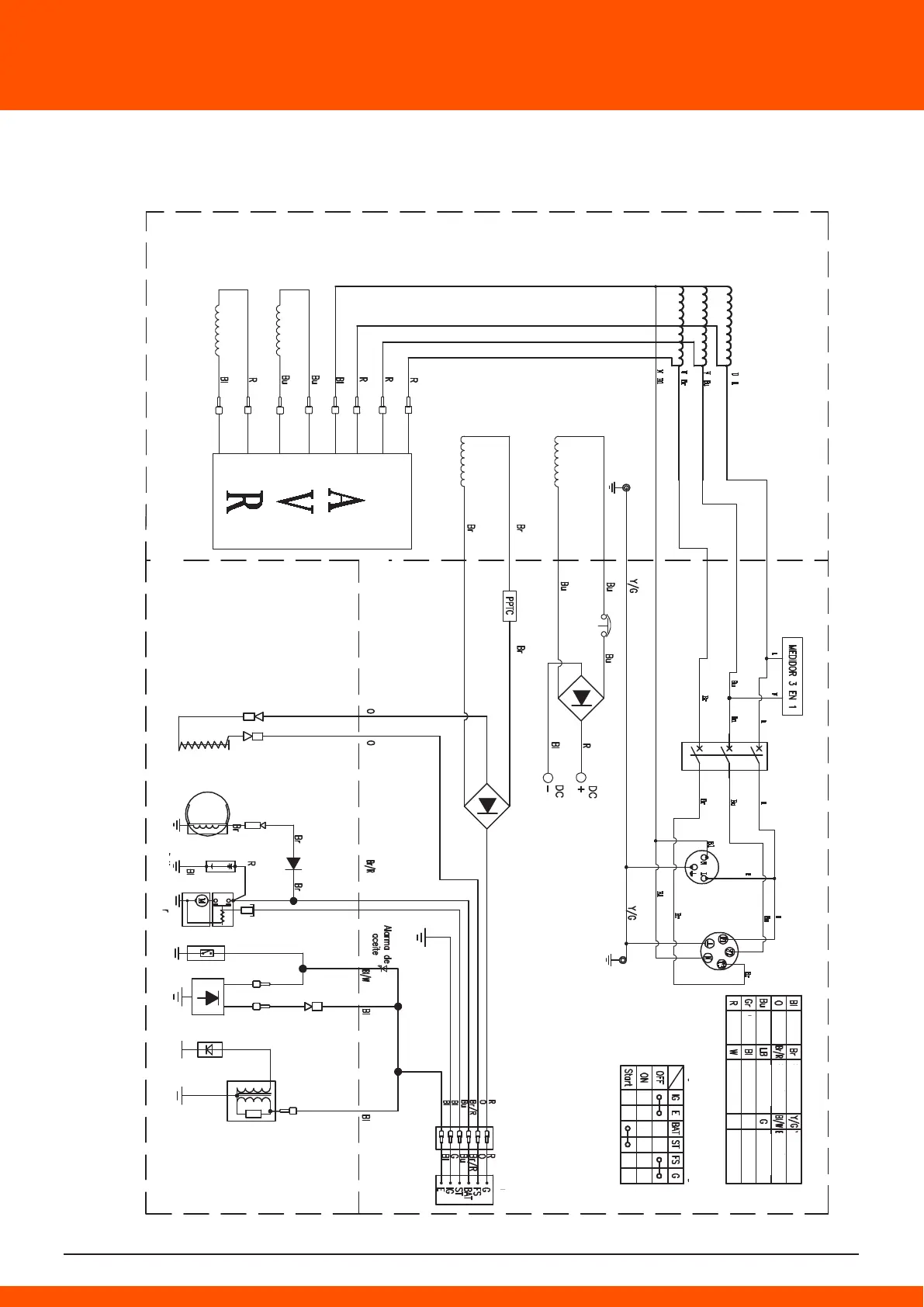

DIAGRAMA DE CABLEADO DE GENERADOR 220 V/230 V/240 V
CONEXIÓN DEL INTERRUPTOR DEL MOTOR
INTERRUPTOR
INTERRUPTOR
BOBINADO DC
ESTATOR DE EMBOBINADO
ROTOR DE EMBOBINADO
EXCITACIÓN DE EMBOBINADO
BUJÍA
BOBINA DE ENCENDIDO
SENSOR DE ACEITE
VÁLVULA SOLENOIDE DE COMBUSTIBLE
MOTOR
BOBINA DE
CARGA
SWITCH DE MOTOR
NEGRO
NEGRO
NARANJA
AZUL
GRIS
ROJO
BLANCO
CELESTE VERDE
MARRÓN MARRÓN/ROJO BLANCO/NEGRO
AMARILLO/VERDE
BATERÍA
