Daikin ARXC35BV1B - Проводка

7-20
7

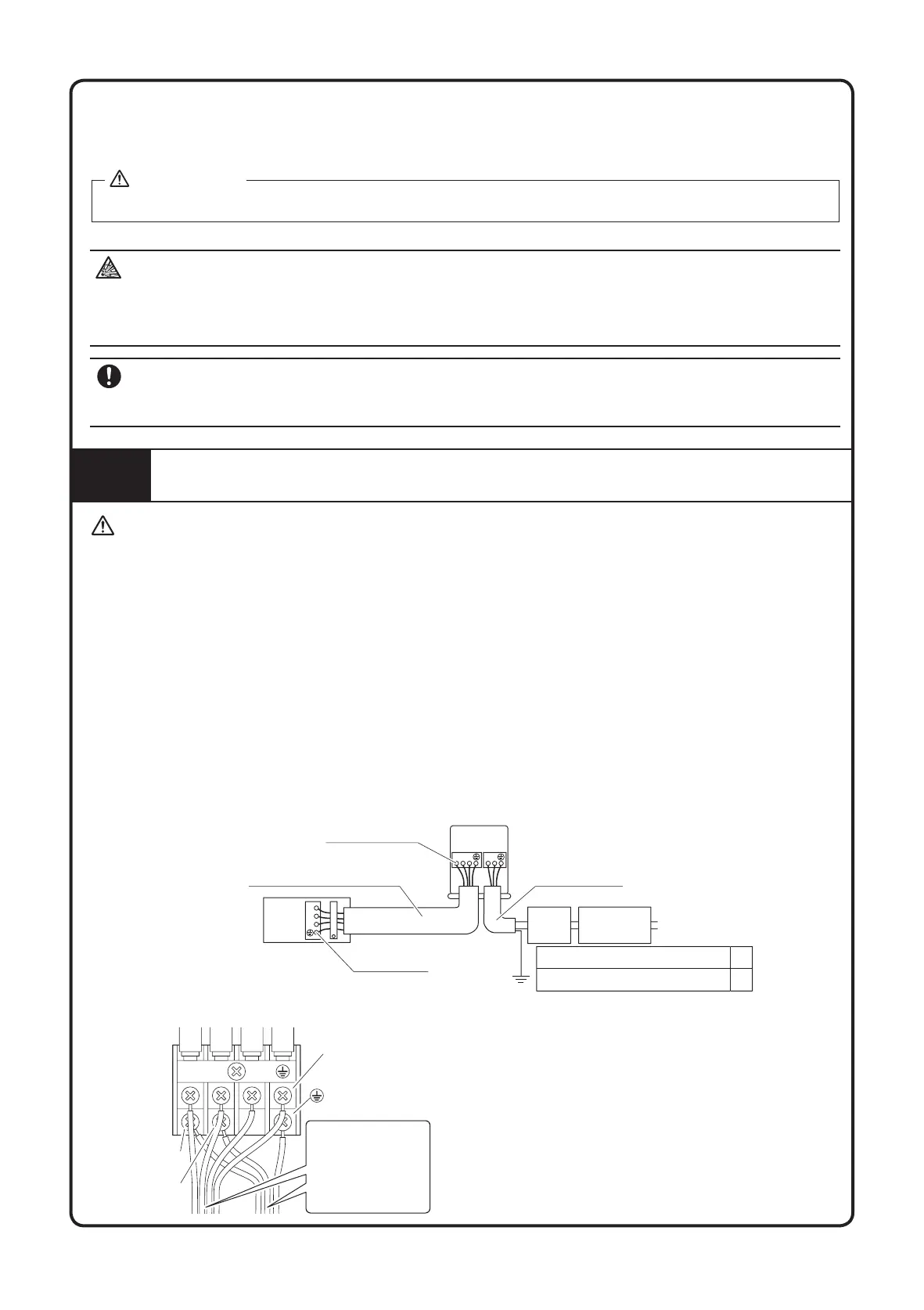

ПРОВОДКА
ПРЕДУПРЕЖДЕНИЕ
• Запрещается наращивать провода или использовать провода с отводами или звездообразные системы
проводов, потому что это может привести к перегреву, поражению током или пожару.
• Не используйте в изделии электрические компоненты, приобретенные у местных поставщиков. (Не ответвляйте
питание от клеммного блока для дренажного насоса и т. д.) Это может вызвать поражение током или пожар.
• Обязательно установите автомат утечки заземления. (Способный справляться с высокой гармоникой). (В
данном устройстве используется инвертор. В связи с этим необходимо использовать автомат утечки заземления,
способный выдерживать высокие гармоники, чтобы не допустить неисправности автомата утечки заземления).
• Используйте автомат для отключения всех полюсов с зазором между замыкающими контактами не менее 3
мм (1/8 дюйма).
• При подключении проводки не тяните за проводники.
• Не подсоединяйте провод питания к внутреннему блоку. Это может вызвать поражение током или пожар.
• Не отключайте автомат до завершения всех работ.
1) Зачистите изоляцию провода (20 мм).
2) Соедините соединительные провода внутреннего и наружного блоков так, чтобы номера клемм совпадали. Винтовые
клеммы следует затягивать до конца. Рекомендуется использовать для затягивания винтов винтовую отвертку.
Винты входят в комплект клеммного блока.
1
2
3
123
L N
1
2
3
Прочно закрепите провода
в винтовых клеммах.
Провод питания,
3-жильный, сечение
2,5 мм2 или более
60245 IEC 57 H05RN
Источник питания
50Hz 220-240V
Автомат
Автомат утечки
заземления
ARXC20/25/35* 16A
20A
ARXC50/60/71*
Провод между блоками, 4-жильный,
сечение 1,5 мм
2
или более
Прочно закрепите провода
в винтовых клеммах.
Земля
Клеммный блок
источника питания
L
N
Провода следует
располагать так,
чтобы сервисная
крышка и крышка
запорного
клапана надежно
закрывались.
Операция принудительного охлаждения
 Использование выключателя ON/OFF внутреннего блока
Нажмите выключатель ON/OFF внутреннего блока и удерживайте его нажатым не менее 5 секунд. (Запустится операция.)
• Операция принудительного охлаждения завершится автоматически по прошествии примерно 15 минут.
Для остановки операции нажмите выключатель ON/OFF внутреннего блока.
После закрытия запорного клапана для жидкости следует закрыть запорный клапан для газа в течение 3 минут, а затем
остановить принудительное охлаждение.
ОСТОРОЖНО
Для прокачки
ОПАСНОСТЬ: ОПАСНОСТЬ ВЗРЫВА
Откачка - утечка хладагента. Если вы хотите откачать систему и в цепи хладагента имеется утечка:
• Не используйте функцию автоматической откачки, с помощью которой вы можете собрать весь хладагент системы
в наружном блоке. Возможные последствия: Самовозгорание и взрыв компрессора в связи с попаданием воздуха в
работающий компрессор.
• Используйте отдельную
систему восстановления, чтобы НЕ включать компрессор установки.
ВНИМАНИЕ
При откачке следует остановить компрессор, прежде чем снимать трубы с хладагентом. Если во время откачки
компрессор будет работать, а запорный клапан будет открыт, в систему будет всасываться воздух. В связи с
аномальным давлением в цикле хладагента возможны поломка компрессора или повреждение системы.
