Daikin EK2MV2B10C5 User Manual

ON/OFF KIT DE VANNES
NOM DU MODELE DEFINITION
EK2MV2B10C5
Avec 2 Tuyaux Kit de vannes a 2 voies
EK2MV3B10C5
Avec 2 Tuyaux Kit de vannes a 3 voies
EK4MV2B10C5
Avec 4 Tuyaux Kit de vannes a 2 voies
EK4MV3B10C5
Avec 4 Tuyaux Kit de vannes a 3 voies
Les thermostats d’intérieur DAIKIN, permettent le
contrôle du ux d’eau passant par l’échangeur de chaleur
sur lequel a été xé la chaleur ambiante en utilisant les
vannes ON/OFF a 2 ou 3 voies.

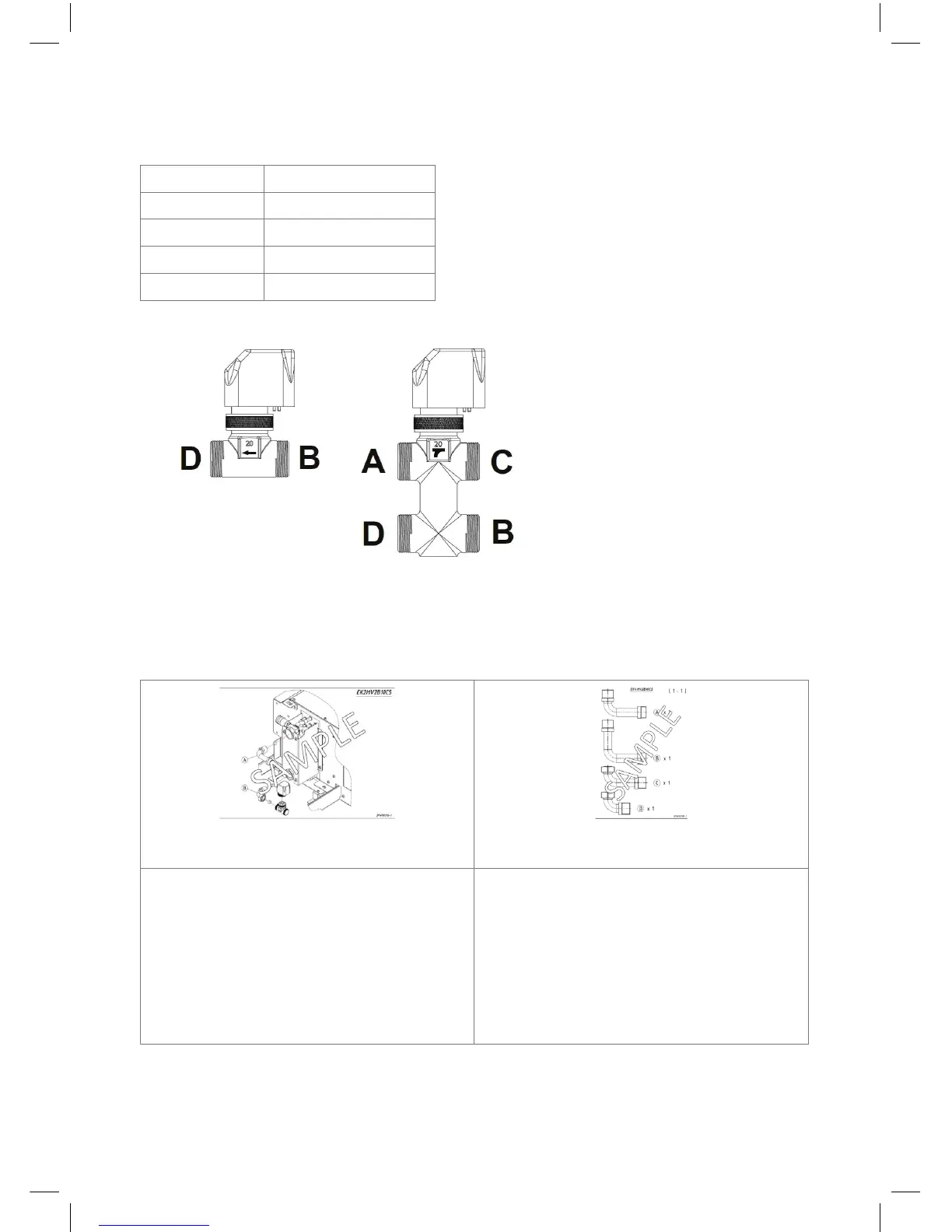

La position des signes se trouvant sur le corps de la vanne,
l’entrée d’eau, les connections de l’échangeur thermique
et sa transformation en eau dans le circuit a été démontré
dans la forme 1 (vannes a 2 voies) et dans la forme 2
(vannes a 3 voies).
Toutes les connexions pour tous les modèles doivent être réalisé de la manière indiquer dans ‘’le
diagramme de connexion de tuyau’’ et ‘’le schéma de présentation de tuyau’’ qui se trouvant dans la boite
du kit. Les éléments de connexion ont été démontré par le biais d’une échelle de 1 :1 dans les ‘schémas de
représentation de tuyau’’ an de pouvoir les diérencier facilement
Image échantillon ;
Diagramme de connexion de tuyaux modèle avec 4 tuyaux de 2 voies
Image échantillon ;
Schéma de présentation de tuyaux modèle avec 4 tuyaux de 2 voies
Diagramme de connexion de tuyau
Dans ces documents, les lettres indiquent les
éléments de connexion dans ‘le schéma de
présentation de tuyau’. Les chires indiquent
l’ordre du montage an de réaliser correctement
les connexions. L’application du montage doit être
réalisée selon l’ordre indiqué.
Schéma de présentation de tuyau
Dans ces documents, les lettres indiquent les
éléments de connexion a utilisé. (Echelle de 1 :1).
Les chires démontrent la quantité d’élément de
connexion a utilisé.
Forme 1
Forme 2
A= Côté de sortie d’eau de l’échangeur thermique
B= Côté d’entrée d’eau du circuit de ux
C= Côté de retour d’eau dans le circuit de ux
D= Côté d’entrée d’eau dans l’échangeur thermique
! AVERTISSEMENT:
• La connexion électrique des câbles de la vanne à l’unité de contrôle se fera d’après le schéma du circuit électrique de l’unité de
contrôle.
• Il faudra conserver pour chaque unité sur le réseau d’alimentation, une clé de manière a ce qui soit situé a 3mm de distance entre
un fusible de sécurité conforme et du dispositif de déconnexion.
1
