Made in Turkije
ON / OFF VENTIEL KITS
Modelnaam Beschrijving
EK2MV2B10C5
2 piips 2- Weg Ventiel Kit
EK2MV3B10C5
2 piips 3- Weg Ventiel Kit
EK4MV2B10C5
4 piips 2 -Weg Ventiel Kit
EK4MV3B10C5
4 piips 3- Weg Ventiel Kit
De 2-weg of 3-weg AAN / UIT ventiel kits, verbonden met
de DAIKIN controllers, helpt om de kamertemperatuur
in te stellen door het onderbreken van de waterstroom
naar de warmtewisselaar. De kits zijn verkrijgbaar met
verschillende accessoires voor alle FWE eenheden, zowel
voor 2-pijps en 4-pijps systemen.

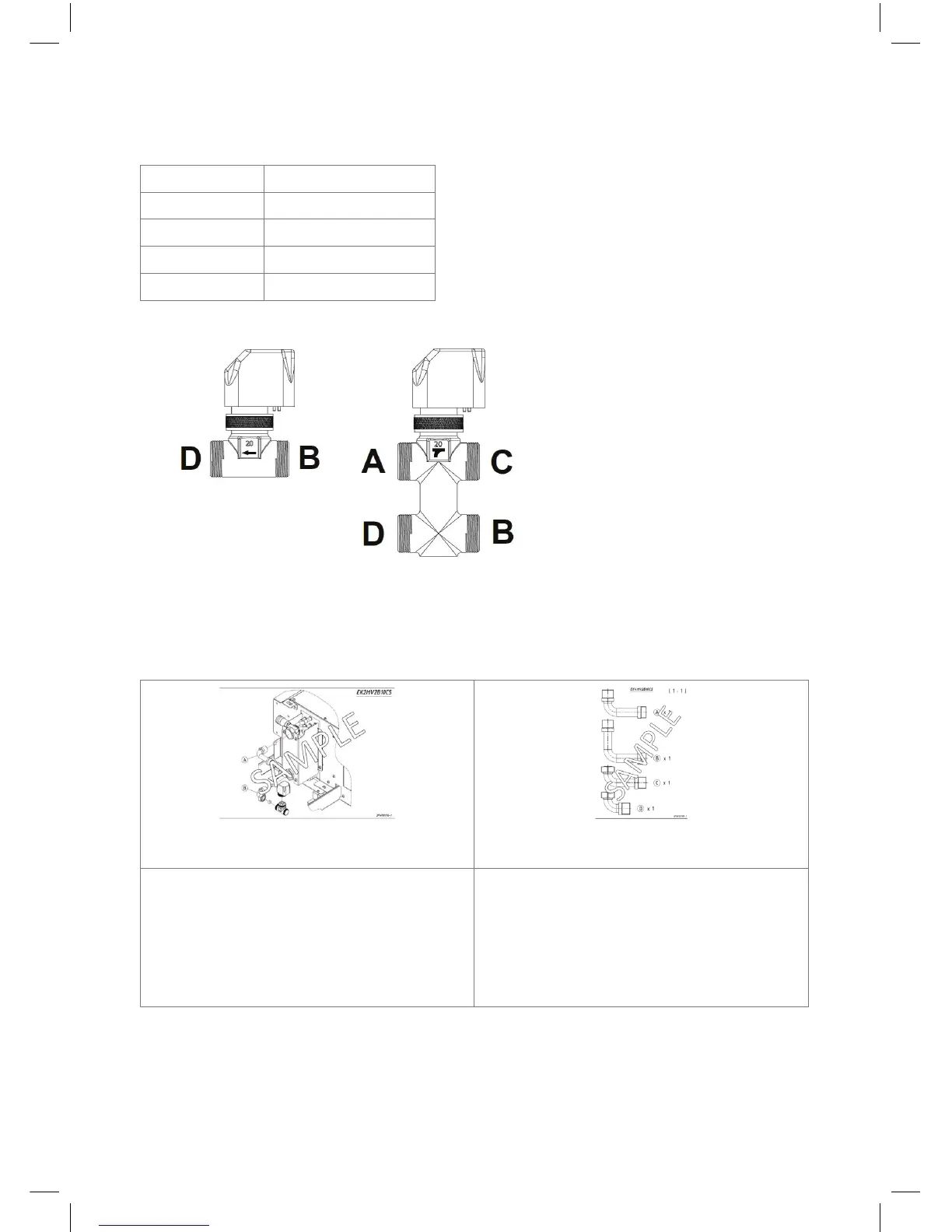

De positie van water ingang, aansluitingen op
warmtewisselaar en water terug naar het stroomkring
wordt weergegeven in guur 1 (2-weg type) en guur 2
(3 -weg type) volgens de aanwijzingen op het klephuis
De aansluiting moet worden gemaakt met behulp van “Pijpleidingen Aansluitschemas” en “Pijp
Beschrijving Schema’s” in de kit doos voor elk model. Alle armaturen zijn gespeciceerd in “Pijp Beschrijving
Schema met een 1:1 schaal ter vergemakkelijking van het vinden van de correcte montage deel.
IFiguur voor;
4 Pijp / 2 weg klep Model Pijpleidingen aansluitschema
Figuur voor;
4 Pijp / 2 weg klep Model Pijp Beschrijving Schema
Pijpleidingen Aansluitschema
In deze bestanden, zijn de letters gegeven
voor de overeenkomstige armaturen in “pijp
beschrijving schema. De nummers geven het
montagevolgorde die moet worden gevolgd.
Pijp Beschrijving Schema
In deze bestanden, zijn deeltekeningen geschaald
op 1:1 en de nummers aan de rechterkant van de
deeltekeningen geven hoeveelheid aan.
Figuur 1
Figuur 2
A= Warmtewisselaar waterafvoer
B= Watertoevoer uit stroomkring
C= Water terugkeer naar stroomkring
D=Warmtewisselaar watertoevoer
! ATTENTIE:
• Voor de elektrische verbinding met de regelaar, zie het aansluitschema van de controller.
• Elke unit vereist een schakelaar (IL) op de voerlijn met een afstand van minstens 3 mm tussen de verbreekcontacten en een geschik-
te zekering (F).
1
