Daikin EK2MV2B10C5 User Manual

Prodotto in Turchia
KIT VALVOLA ON / OFF
NOME DEL MODELLO
DESCRIZIONE
EK2MV2B10C5 Kit valvola a 2 tubi e 2 vie
EK2MV3B10C5 Kit valvola a 2 tubi e 3 vie
EK4MV2B10C5 Kit valvola a 4 tubi e 2 vie
EK4MV3B10C5 Kit valvola a 4 tubi e 3 vie
Tutti i collegamenti per tutti i modelli devono essere eettuati utilizzando gli “Schemi di Collegamento
di Tubi” e “Schemi di Descrizione di Tubi” che si trovano all’interno della scatola del kit. Per riuscire a
distinguere facilmente, gli elementi di connessione sono stati indicati con la scala 1:1.
Figura per;
Schema di collegamento di tubo del modello valvola a 4 tubi e 2 vie
Figura per;
Schema di Descrizione di tubo del modello valvola a 4 tubi e 2 vie.
Schema di collegamento di tubo
In questi documenti, le lettere indicano gli
elementi di collegamento mostrati negli “Schemi
di Descrizione di Tubi”. I numeri indicano l’ordine
di montaggio per eseguire correttamente i
collegamenti. Il processo del montaggio deve
essere eseguito nell’ordine indicato.
Schemi di Descrizione di Tubo
In questi documenti, le lettere indicano gli
elementi di collegamento che vengano utilizzati.
(Scala 1: 1). I numeri indicano la quantità di
elementi di collegamento che vengano utilizzati.

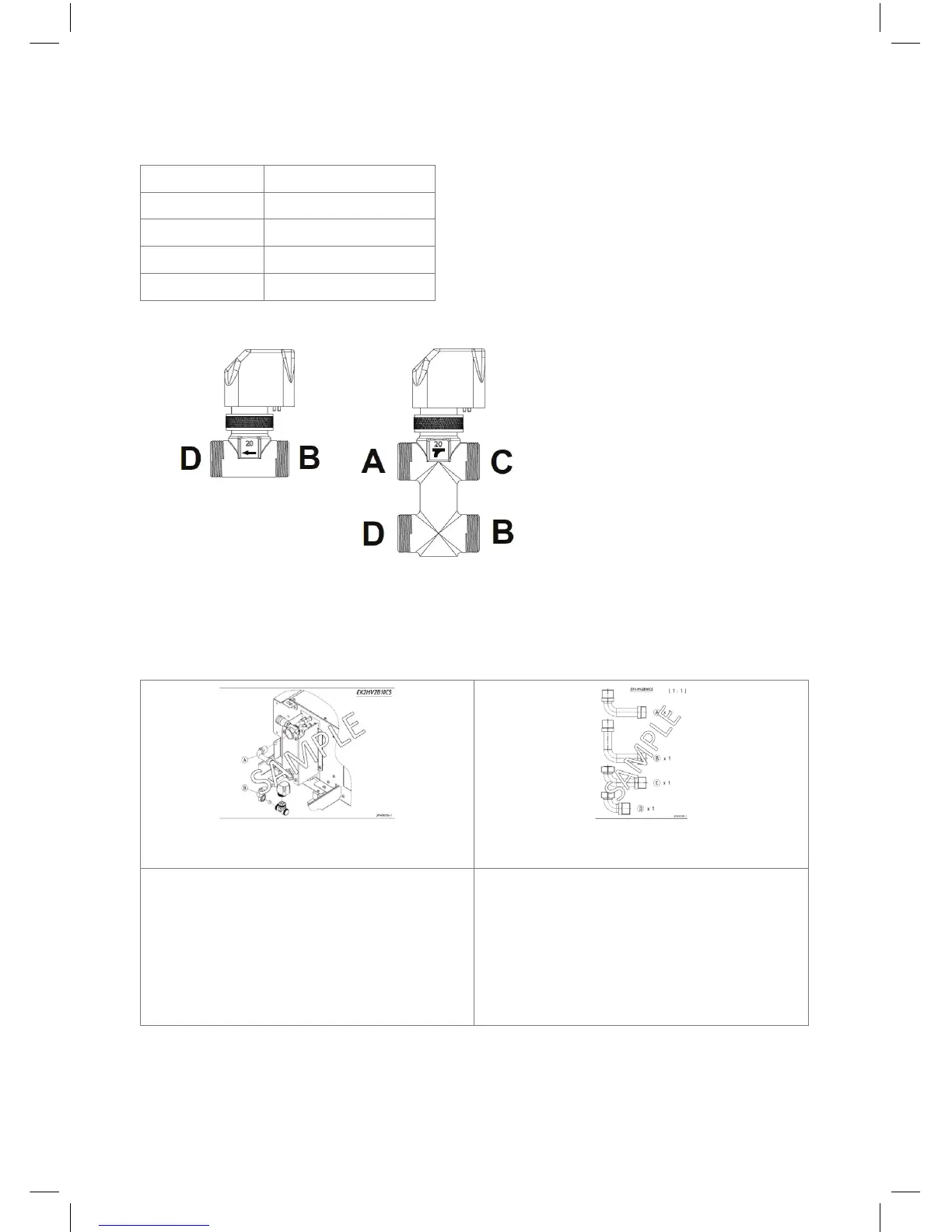

Figura 1
Figura 2
A = lato di uscita dell’acqua dallo scambiatore di calore
B = lato di ingresso dell’acqua dal percorso di usso
C = lato di ritorno dell’acqua al percorso di usso
D = lato di ingresso dell’acqua nello scambiatore di
calore
! ATTENZIONE:
• Per il collegamento elettrico dei cavi della valvola alla centralina , fare riferimento allo schema elettrico della centralina.
• Ogni unità richiede un interruttore con una distanza di almeno 3 mm tra il dispositivo di sezionamento sulla linea dell’alimentazi-
one e il fusibile adatto di sicurezza
Il kit valvola a 2 o 3 vie, collegato ai controllori DAIKIN, aiuta a
impostare la temperatura ambiente interrompendo il usso
di acqua allo scambiatore di calore. I kit sono disponibili con
vari accessori per tutte le unità FWE, sia per sistemi a 2 tubi
che a 4 tubi.
La posizione della marcatura sul corpo della valvola,
l’ingresso dell’acqua, collegamenti allo scambiatore di calore
ed il ritorno dell’acqua al circuito sono mostrati nella gura 1
(valvola a 2 tubi) e nella gura 2 (valvola a 3 tubi).
