ΣΕΤΣ ΒΑΛΒΙΔΩΝ ON/OFF
Μοντέλο Περιγραφή
EK2MV2B10C5
2 Σωλήνες Σετ βαλβίδας 2 δρόμων
EK2MV3B10C5
2 Σωλήνες Σετ βαλβίδας 3 δρόμων
EK4MV2B10C5
4 Σωλήνες Σετ βαλβίδας 2 δρόμων
EK4MV3B10C5
4 Σωλήνες Σετ βαλβίδας 3 δρόμων
Η σύνδεση πρέπει να εκτελεστεί χρησιμοποιώντας τα «Διαγράμματα Σύνδεσης Σωλήνωσης» και «Σχήματα
Σύνδεσης Σωλήνωσης» που βρίσκονται μέσα στο κουτί των σετ για το κάθε μοντέλο. Όλα τα εξαρτήματα
είναι ενδεδειγμένα στο «Σχήμα Περιγραφής Σωλήνωσης» σε κλίμακα 1:1 για να διευκολυνθεί η εύρεση του
κατάλληλου εξαρτήματος.
Η εικόνα Διαγράμματος Σύνδεσης Σωλήνωσης του μοντέλου με 4 σωλήνες και
βαλβίδα 2 δρόμων
Η εικόνα Σχήματος Περιγραφής Σωλήνωσης του μοντέλου με 4 σωλήνες και
βαλβίδα 2 δρόμων
Διάγραμμα σύνδεσης σωλήνωσης
Σ’αυτές τις σελίδες τα γράμματα συμβολίζουν τα
αντίστοιχα εξαρτήματα στο «σχήμα σύνδεσης
σωλήνωσης». Οι αριθμοί δίχνουν την σειρά
συναρμολόγης που πρέπει να ακολουθείται.
Σχήμα περιγραφής σωλήνωσης
Σ’αυτές τις σελίδες, οι απεικονίσεις των
εξαρτημάτων έχουν κλίμακα 1:1 και οι αριθμοί
γραμμένοι στα δεξιά των απεικονίσεων δείχνουν
την ποσότητα κομματίων.

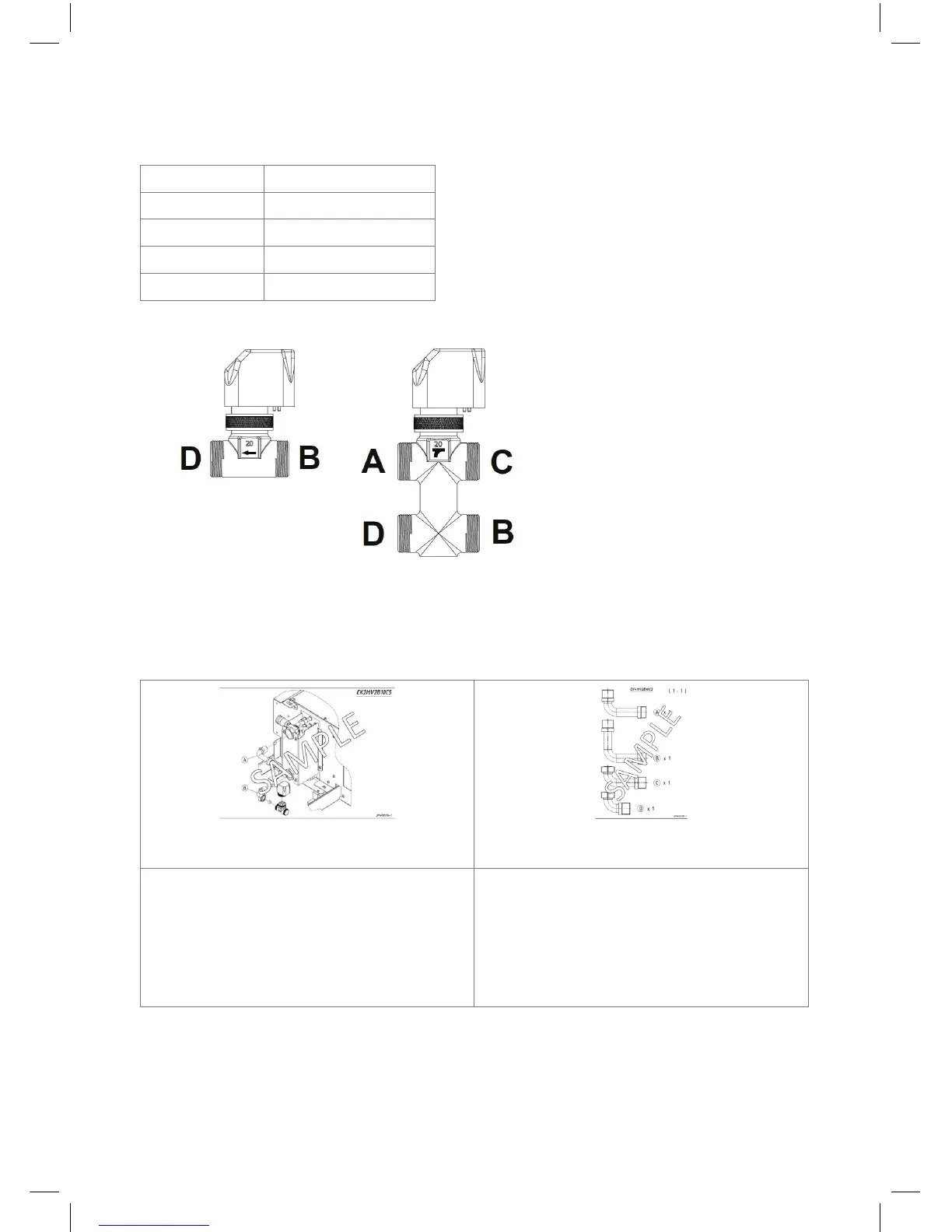

Σχήμα 1
Σχήμα 2
A= Η έξοδος του νερού πάνω στον εναλλάκτη
θερμότητας
B= Η είσοδος του νερού από το κύκλωμα
C= Το νερό που επιστρέφει στο κύκλωμα
D= Η είσοδος του νερού πάνω στον εναλλάκτη
θερμότητας
! ΠΡΟΣΟΧΗ:
• Για την ηλεκτρική σύνδεση με τον ελεγκτή απευθυνθείτε στο διάγραμμα καλωδίωσης του ελεγκτή.
• Η κάθε μονάδα χρειάζεται έναν διακόπτη (IL) στην γραμμή τροφοδοσίας με την απόσταση τουλάχιστον 3 χιλιοστά ανάμεσα στον
μηχανισμό διακοπής και κατάλληλη ασφάλεια ηλεκτρικού κυκλώματος (F).
Τα σετς βαλβίδων 2 και 3 δρόμων συνδεδεμένα με ελεγκτές DAIKIN
βοηθάνε να σταθεροποιηθεί η θερμοκρασία στον χώρο διαμέσου
διακοπής της ροής νερού στον εναλλάκτη θερμότητας. Τα σετς είναι
διαθέσιμα με διάφορα εξαρτήματα για όλες τις μονάδες FWE όπως σε
συστήματα με 2 σωλήνες, έτσι και σε συστήματα με 4 σωλήνες.
Οι θέσεις της εισόδου για το νερό, των συνδέσεων του εναλλάκτη
θερμότητας και του νερού το οποίο επιστρέφει στο κύκλωμα είναι
απεικονισμένες στο σχήμα 1 (ο τύπος με 2 δρόμους) και στο σχήμα
2 (ο τύπος με 3 δρόμους) σύμφωνα με τις ενδείξεις στο σώμα της
βαλβίδας.
