ON/OFF VANA KİTLERİ
Model Adı Tanımlama
EK2MV2B10C5 2 Borulu 2 Yollu Vana Kiti
EK2MV3B10C5 2 Borulu 3 Yollu Vana Kiti
EK4MV2B10C5 4 Borulu 2 Yollu Vana Kiti
EK4MV3B10C5 4 Borulu 3 Yollu Vana Kiti
DAIKIN oda termostatları ile 2 ya da 3 yollu ON / OFF vana
kullanımı, set edilen oda sıcaklığında ısı eşanjöründen
geçen su akışın kontrolünü sağlamaktadır. Vana kitleri
çeşitli bağlantı elemanları ile tüm 2 borulu ve 4 borulu
FWE model cihazlarda kullanılabilir.

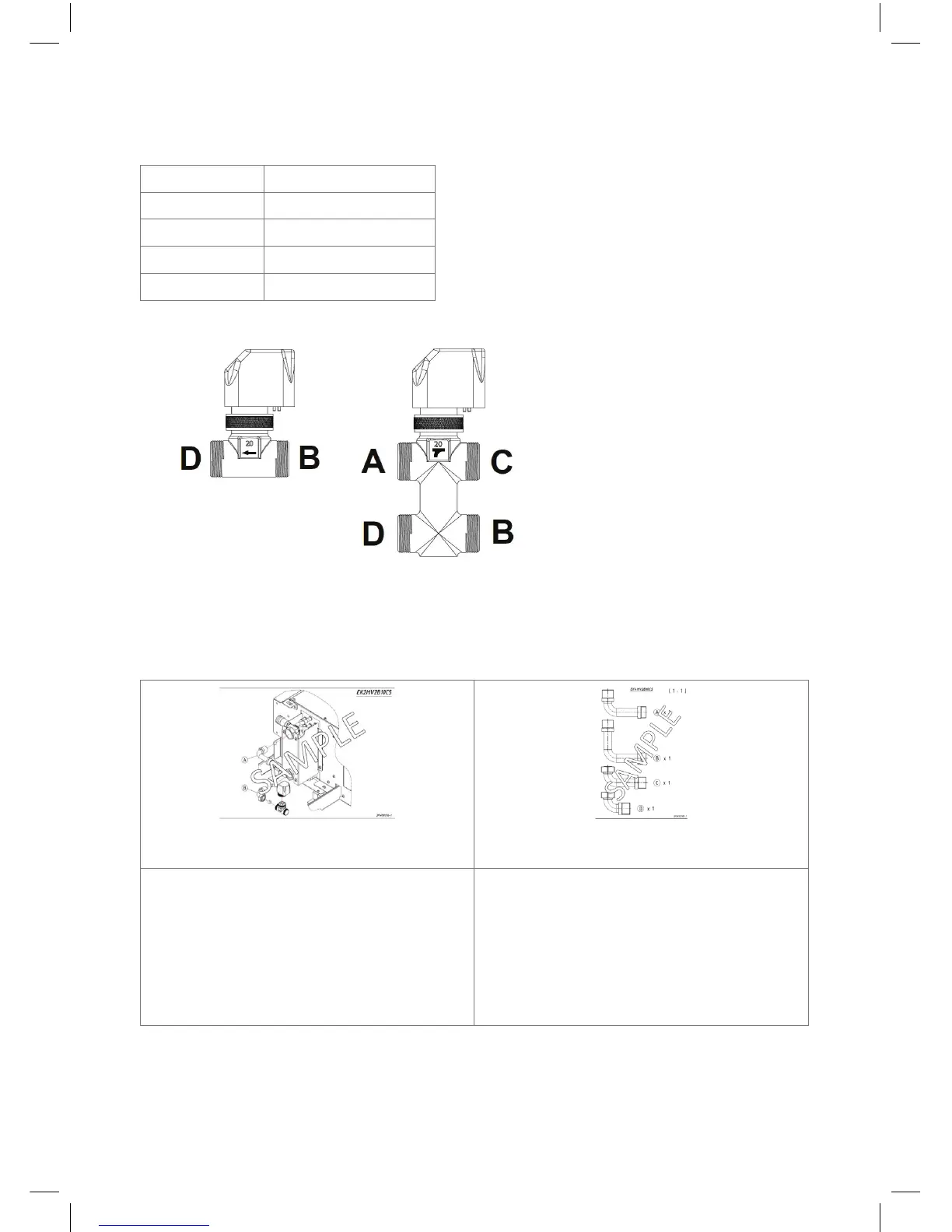

Vana gövdesi üzerindeki işaretlemenin pozisyonu, su
girişi, ısı eşanjörü bağlantıları ve devreye su dönüşü şekil
1 (2 yollu vana) ve şekil 2’de (3 yollu vana) gösterilmiştir.
Tüm modeller için bağlantılar, kit kutusu içerisinden çıkan “Boru Bağlantı Diyagramları” ve “Boru Tanıtım
Şemaları” kullanılarak belirtilen şekilde yapılmalıdır. Bağlantı elemanlarını, kolayca ayırt edilebilmeleri için
“Boru Tanıtım Şemaları”nda 1:1 ölçekle gösterilmiştir.
Örnek Resim;
4 Borulu 2 Yollu Vanalı Model Boru Bağlantı Diyagramı
Örnek Resim;
4 Borulu 2 Yollu Vanalı Model Boru Tanıtım Şeması
Boru Bağlantı Diyagramı
Bu dokümanlarda, harer, “boru tanıtım
şemaları”nda gösterilen bağlantı elemanlarını
belirtir. Sayılar, bağlantıların doğru bir şekilde
yapılması için montaj sırasını göstermektedir.
Montaj işlemi belirtilen işlem sırasıyla yapılmalıdır.
Boru Tanıtım Şeması
Bu dokümanlarda, harer, kullanılacak bağlantı
elemanlarını belirtmektedir. (1:1 ölçeğinde)
Sayılar, kullanılacak bağlantı elemanı miktarlarını
göstermektedir.
Şekil 1
Şekil 2
A= Isı eşanjöründen su çıkış tarafı
B= Akış devresinden su giriş tarafı
C= Akış devresine su dönüşü tarafı
D= Isı eşanjörüne su giriş tarafı
! UYARI:
• Vana kablolarının oda kontrol ünitesine elektrik bağlantısı, oda kontrol ünitesinin elektrik devre şemasına göre yapılır.
• Her ünite için, besleme hattı üzerinde ayırma tertibatı ile uygun güvenlik sigortası arasında en az 3 mm mesafe olacak şekilde bir
anahtar bulundurmalıdır.
1
