63

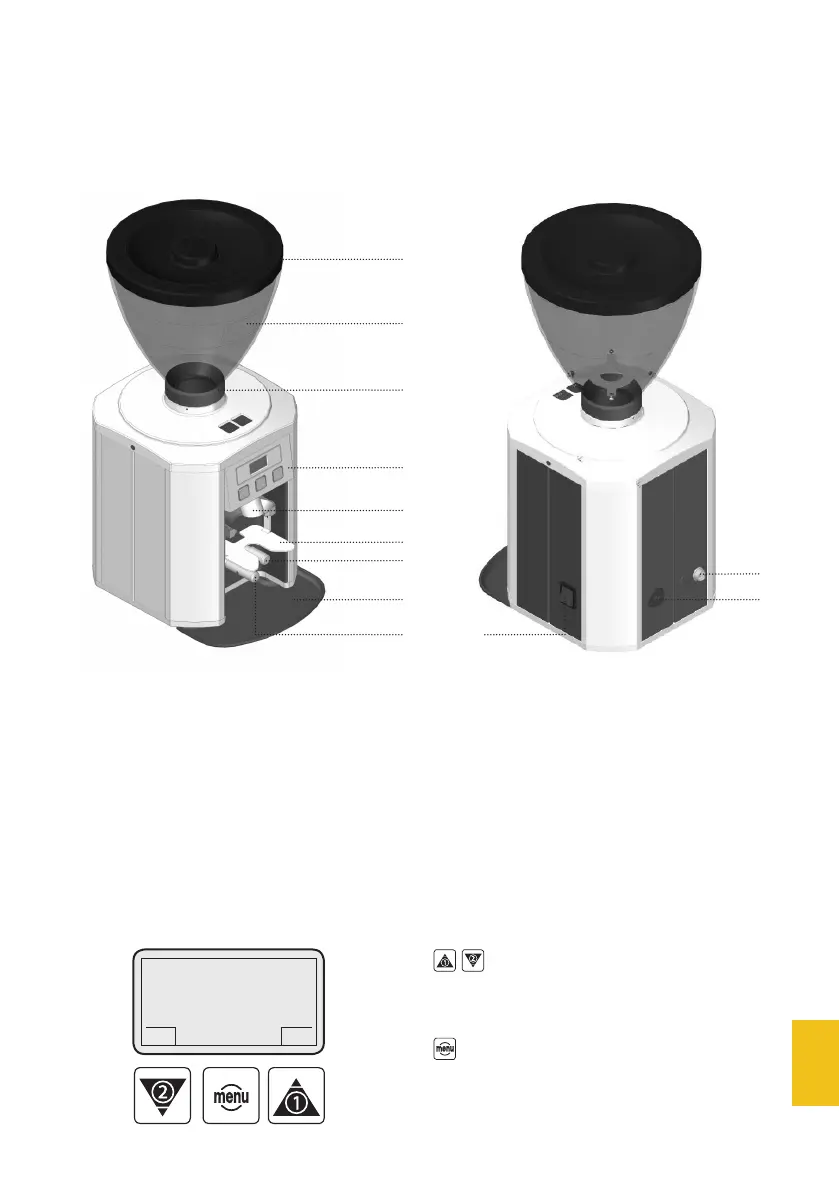

Fig. 1
1
2
4
5
6
7
8 L
3
9 J
K
Descripción general y puesta en funcionamiento
del molino de café
Descripción del panel de mando
1 Tapa tolva
2 Tolva de café
3 Tornillo fijación campana
4 Panel de mando
5 Salida de café
6 Soporte portafiltro
7 Palpador de dosis simple
8 Palpador recogida café
9 Palpador de dosis doble
J Interruptor general
K Conector en serie RS232
L Toma de alimentación
Menù de desplazamiento
y selección, arriba y abajo
Botón de confirmación,
acceso a la configuración
Fig. 2
DC-ONE
Listo
GCS
Listo
GCS
