P1 Pulsante dose da un caffè corto
P2 Pulsante dose da due caffè corti
P3 Pulsante erogazione continua e/o stop
P4 Pulsante dose da un caffè lungo
P5 Pulsante dose da due caffè lunghi
P6 Pulsante on-off gruppo
P7 Pulsante on-off scaldatazze
led1 Spia pulsante P1
led2 Spia pulsante P2
led3 Spia pulsante P3
led4 Spia pulsante P4
led5 Spia pulsante P5
led6 Spia pulsante P6
led7 Spia autolivello
led8 Spia caldaia
led9 Spia scaldatazze
led10 Spia di linea

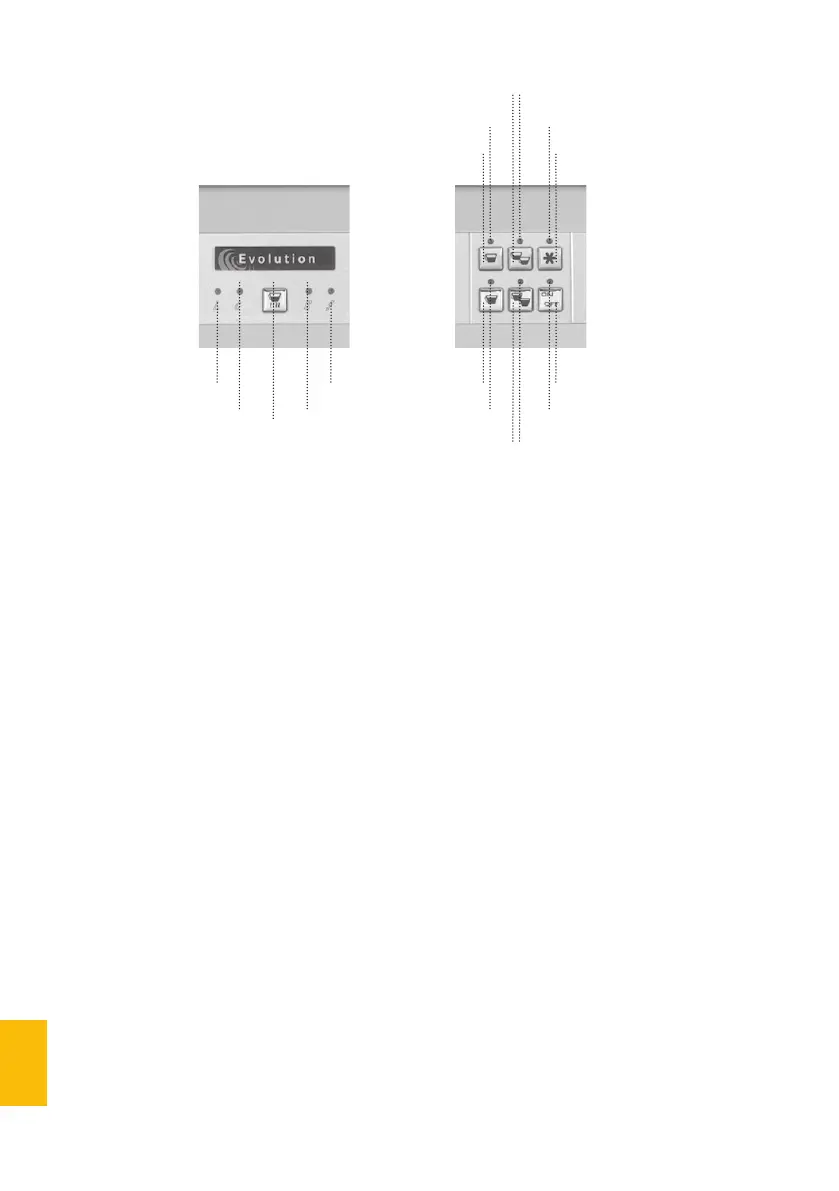

Fig.3
led1
led4
led3
led6
P1
P4
P2
P5
led2
led5
P3
P6
led8 led10
led7
P7
led9
