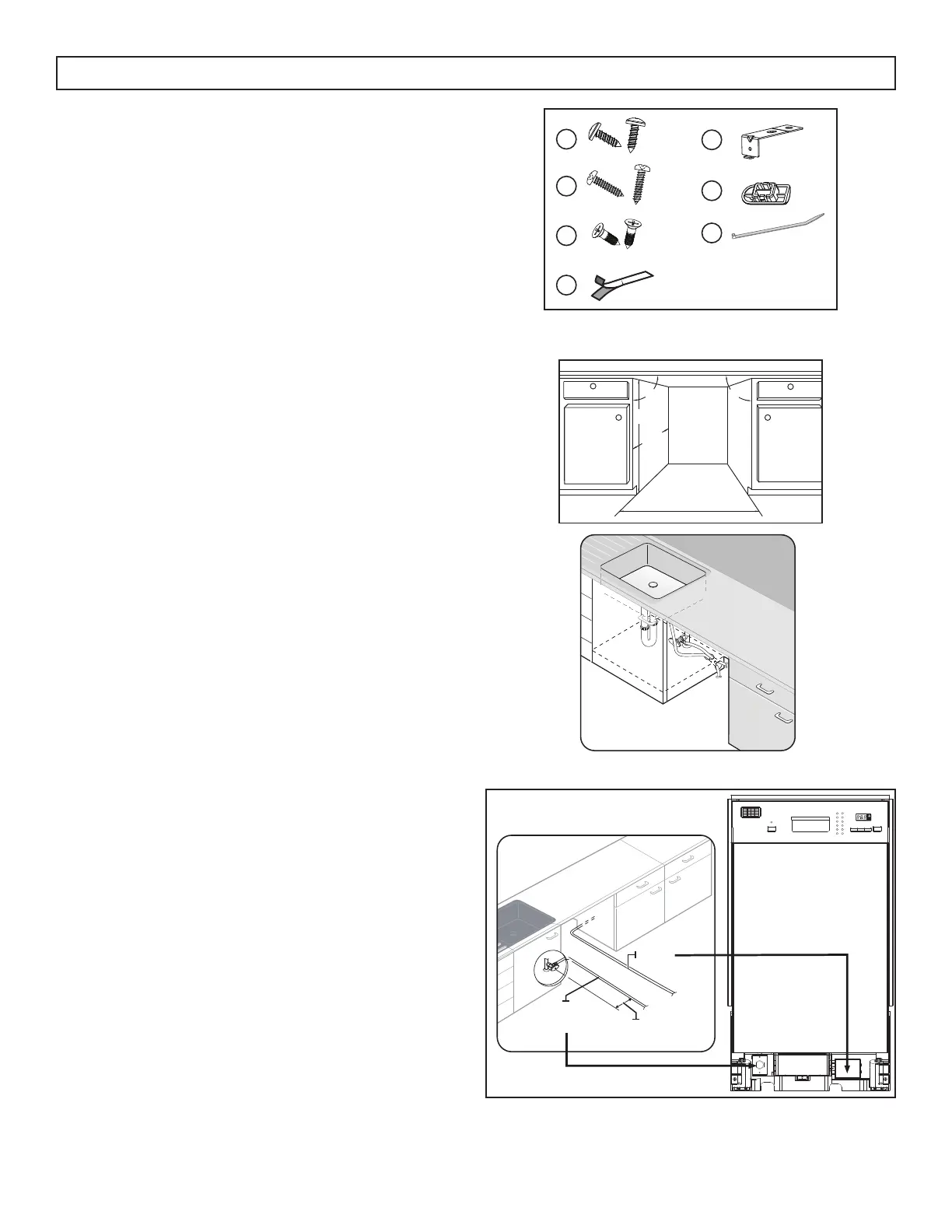

INSTRUCTIONS D’INSTALLATION
ACCESSOIRES
1. Vis ST3.5*9 pour le support d’installation (x2)
2. Vis ST3.9*13 pour la plaque de protection (x2)
3. Vis ST4*14 pour l’accolade d’installation (x2)
4. Bande de condensation
5. Support d’installation (x2)
6. Bouchons de réglage (x2)
7. Serre-câble pour fi xer le tuyau de vidange
ENCLOSURE
L’emplacement d’installation doit avoir un sol
solide capable de supporter l’appareil lorsqu’il
est complètement chargé et rempli d’eau.
L’emplacement doit être à moins de 3 mètres d’un
évier avec un accès facile à l’alimentation en eau,
au drain et à une prise électrique. L’emplacement
doit avoir suffi samment d’espace devant pour que
la porte s’ouvre à 90° afi n que le lave-vaisselle
puisse être chargé.
L’enceinte d’installation doit avoir les dimensions
suivantes: 23,6 pouces (60 cm) de largeur sur 32,5
pouces (82,5 cm) de hauteur sur 22,8 pouces (58
cm) de profondeur. Il doit y avoir moins de 5 mm
entre le haut du lave-vaisselle et le meuble et la
porte du lave-vaisselle doit être alignée avec la face
du meuble.
Si nécessaire, découpez des trous dans les armoires
environnantes pour accéder aux connexions d’eau
et d’alimentation.
INSTRUCTIONS DE RACCORDEMENT À L’EAU
La pression de la conduite d’alimentation en eau
chaude doit être comprise entre 0,04 et 1 MPa.
La température d’entrée d’alimentation en eau
doit être comprise entre 48 et 65°C (120 et
149°F). Assurez-vous que la température de
l’eau ne dépasse pas 65°C (149°F) pour éviter
d’endommager la vaisselle.
Assurez-vous que le disjoncteur et la vanne
d’alimentation en eau sont éteints avant de
raccorder la conduite d’alimentation en eau chaude
au lave-vaisselle.
Le câble d’alimentation se connecte à la boîte
de jonction sur le côté avant droit de l’appareil.
La conduite d’alimentation en eau chaude se
raccordera à l’orifi ce d’eau sur le côté avant
gauche de l’appareil.
Remarque: Il est recommandé de n’utiliser que
de l’eau douce dans l’appareil pour obtenir les
meilleurs résultats de lavage.
1
2
3
5
6
7
4
90 r
17.7 inches
(45 cm)
90 r
32.5 inches
(82.5 cm)
22.8 inches
(58 cm)
Câble
d'alimentation
Ligne d'alimentation
en eau chaude
135 - 185 mm
(5 1/3 - 7 1/3”)
