INSTRUCTIONS D’INSTALLATION
39

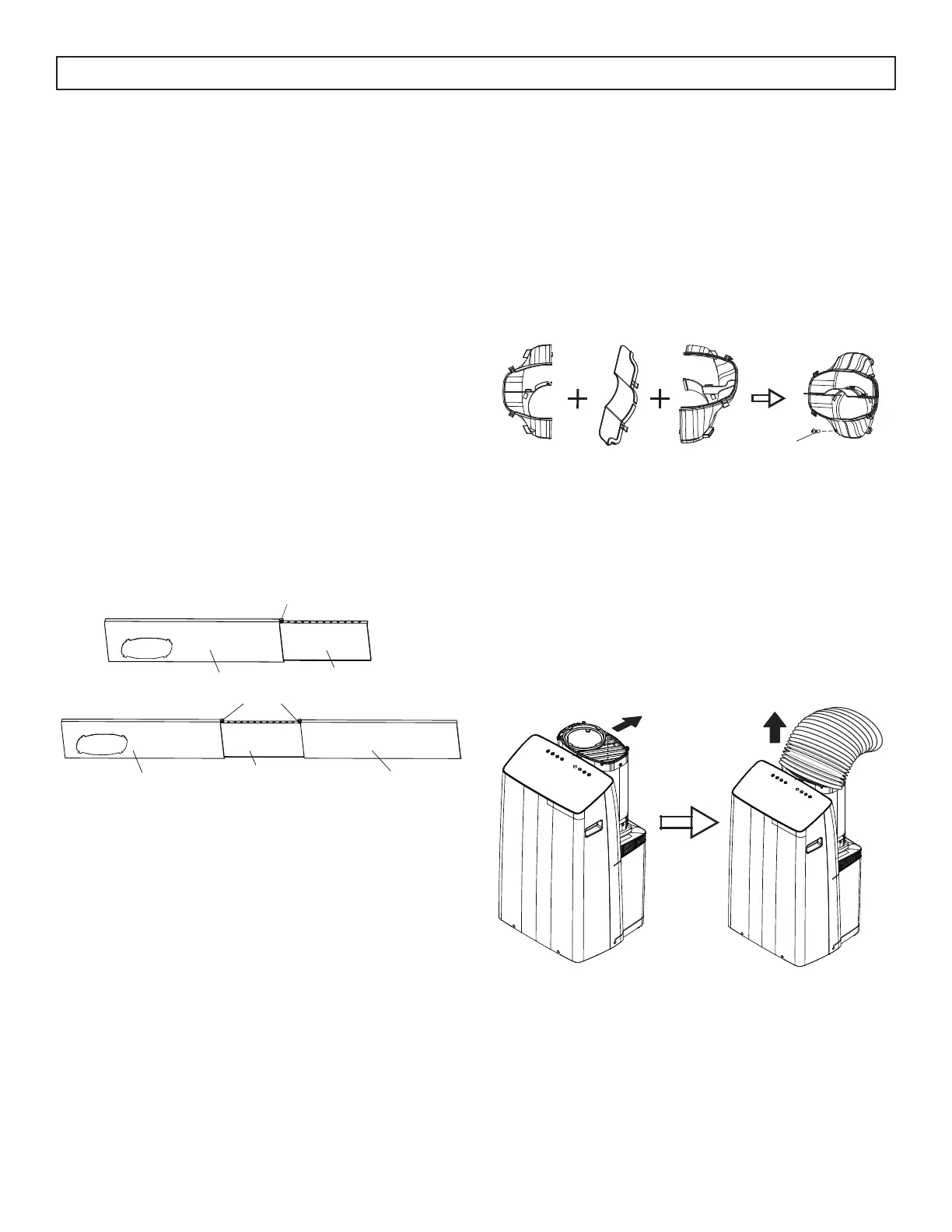

ASSEMBLAGE DU KIT DE FENÊTRE
Première étape: préparer les curseurs de
fenêtre
1. Mesurez l’ouverture de la fenêtre où le kit de
fenêtre sera installé.
2. Assemblez autant de curseurs que nécessaire
pour s’adapter à la fenêtre. Si l’ouverture de
la fenêtre est inférieure à la longueur minimale
d’un seul curseur, utilisez le curseur contenant le
trou et coupez-le à la bonne longueur. Assurez-
vous de ne pas couper l’extrémité qui a le trou
car cela est nécessaire pour fi xer l’adaptateur
du tuyau d’échappement.
3. Utilisez les boulons de glissière de fenêtre
pour fi xer les glissières de fenêtre à la bonne
longueur.
Deuxième étape: préparer l’adaptateur
d’échappement (pour les applications de
fenêtres coulissantes en option)
Assemblez le module d’adaptateur d’échappement
pour les fenêtres coulissantes à l’aide de la vis
d’adaptateur d’échappement comme illustré. Le
curseur de la fenêtre est excentrique, l’adaptateur
d’échappement doit donc être installé loin du mur.
Bolt
Bolts
B
A
C
B
A
B
C
A
screw
TUYAU D’ÉCHAPPEMENT
Retirez le tuyau
1. Faites pivoter doucement le tuyau
d’échappement vers l’arrière.
2. Retirez le tuyau d’échappement.
To Next Page
