DANE-ELEC SO SMART PVR - Vue Avant; Vue Arrière

Français
Download User Manual on www.danedigital.com
36

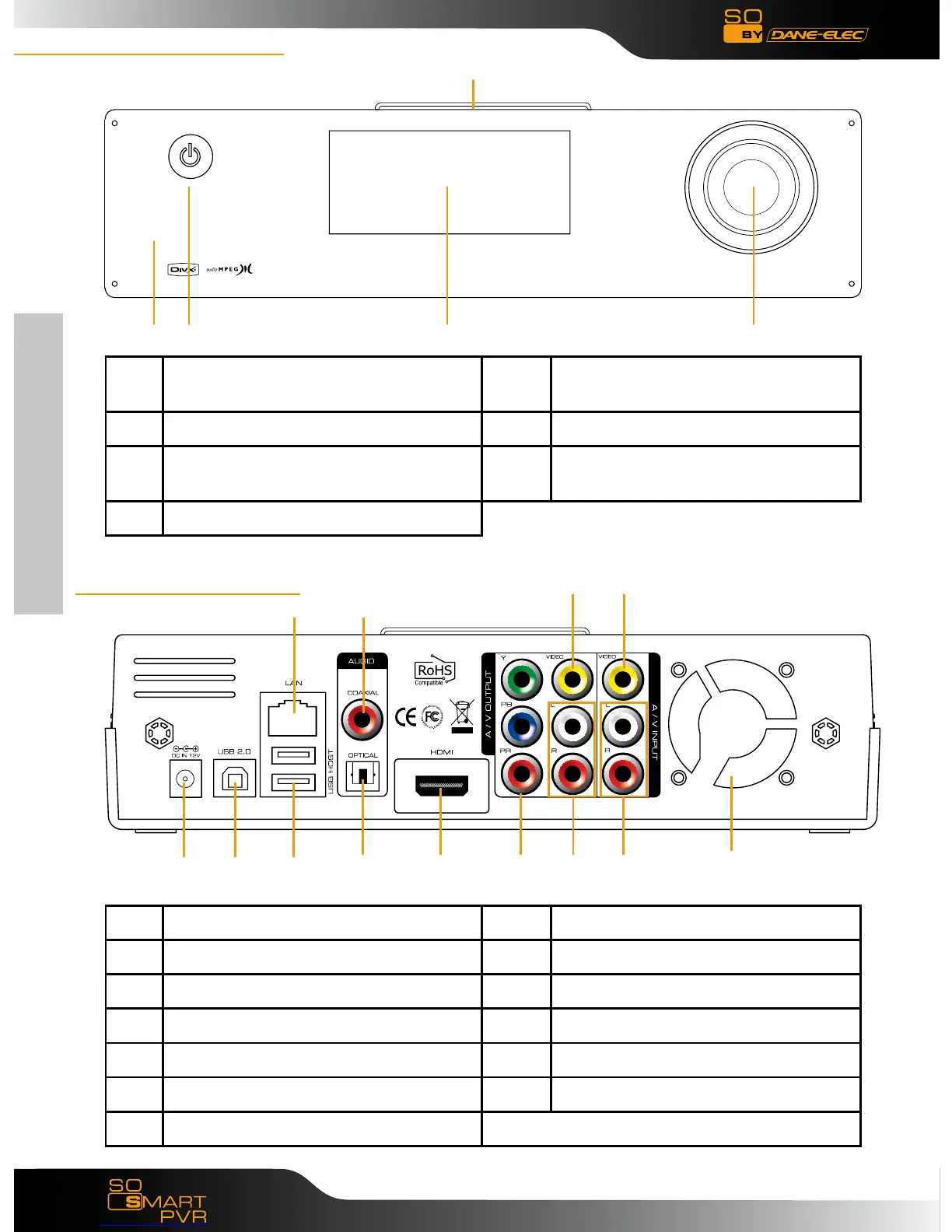

Vue Avant
1
Touche de navigation
(haut/bas/gauche/droite)
5 Alimentation
2 Touche de navigation (OK) 6 Capteur télécommande
3
Touche de navigation (OK) (appuyer
3 sec pour aller à l’Accueil)
7 Connectique iPod
4 Écran d’état LCD
Vue arrière
1 Port optique 8 Entrée composite terminal
2 Port réseau 10/100Mbps 9 Entrée RCA stéréo
3 2 ports hôte USB 2.0 10 Ventilateur
4 Sortie RCA stéréo 11 Port USB 2.0 esclave
5 Sortie composante 12 Alimentation
6 Port composite 13 Port coaxial
7 Port HDMl
7
6 5 4 1 2 3
1 7 5 4 9
8
10
31112
2 13
6
