Danfoss ADAP-KOOL AK-PC 551 User Manual

10 Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551
ESPAÑOL
DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8
I Max. 10 A
(3.5)
10 A
(3.5)
6 A
(4)
6 A
(4)
0.5 A
min. 50 mA
Io < 1,5 mA
0.5 A
min. 50 mA
Io < 1,5 mA
6 A
(4)
6 A
(4)
32 A
U All 24 V or all 230 V a.c.
AKS 32
AKS 33
AKS 32R

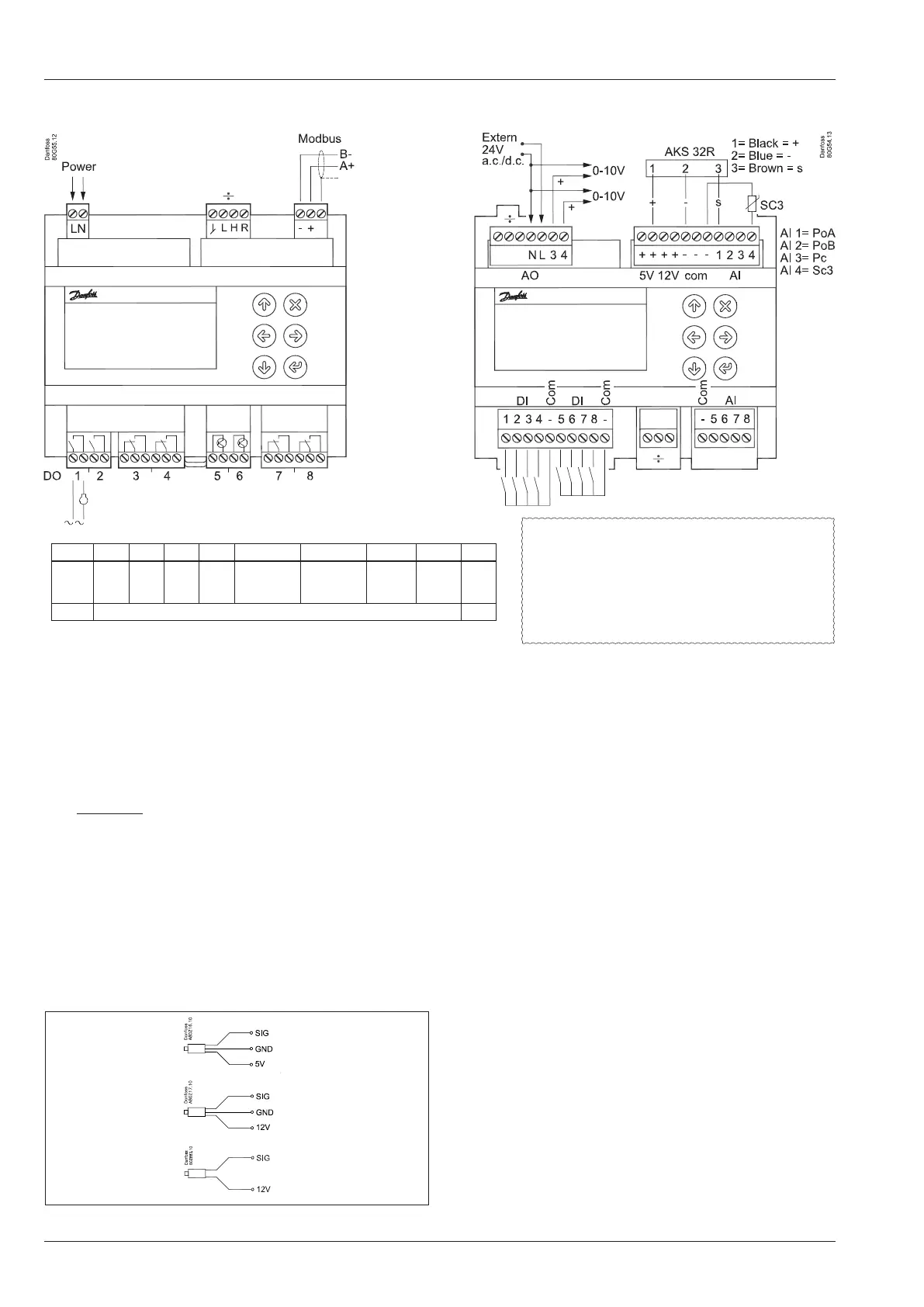

Conexiones,nivel inferior Conexiones, nivel superior
Suministro de tensión
La tensión de alimentación es de 24V o de 110-230V. Consulte
la etiqueta al dorso del controlador.
÷ = Conectores que normalmente no se utilizan
Sin embargo, cuando se realiza la conexión a una pantalla ex-
terna, debe insertarse un puente entre las conexiones "H" y "R"..
Modbus
Es importante que la instalación del cable de comunicación
de datos se haga correctamente. Consulte la documentación
correspondiente n.ºRC8AC.
Recuerde la terminación del bus.
DO: salidas digitales, 8uds. DO1 - DO8
DO5 y DO6 son relés de estado sólido.
Los relés se reducen a los valores especicados.
Si se dene un relé de alarma, este estará activado en condicio-
nes normales y se desconectará en caso de alarma y de alimen-
tación insuciente para el controlador.
AO: Salida analógica, 2 uds. AO3 - AO4
Deben utilizarse con los convertidores de frecuencia o los mo-
tores CE.
Conecte 24V a N y L (alimentación independiente). Evite la
corriente de avería a tierra. Utilice un transformador con aisla-
miento doble. El lado secundario no debe conectarse a tierra.
Obtenga 0-10V de los terminales N y AO3, respectivamente N
y AO4 FÍJESE EN LA POLARIDAD DE N.
AI: Entradas analógicas, 4 uds. AI1 - AI4
Transmisores de presión
• Ratiométrica: 10-90% de la alimentación, AKS 32R
• Señal: 1-5V, AKS 32
• Intensidad: 0-20mA / 4-20mA, AKS 33 (alimentación = 12V)
Sensor de temperatura
• Pt 1000ohm, AKS 11 o AKS 21.
• NTC 86Kohm a 25°C, desde un scroll digital.
Ajuste de fábrica
AI1=PoA, AI2=PoB, AI3=Pc, AI4=Temperatura exterior SC3.
DI: Entradas de interruptor digital, 8uds. DI1 - DI8
La conexión puede ser una función de parada o interrupción.
Seleccione qué se activará durante la conguración.
÷ = Conectores que normalmente no se utilizan
AI: Entradas analógicas, 4 uds. AI5 - AI8
Transmisores de presión
• Ratiométrica: 10-90% de la alimentación, AKS 32R
• Señal: 1-5V, AKS 32
Sensor de temperatura
• Pt 1000ohm, AKS 11 o AKS 21.
• NTC 86Kohm a 25°C, desde un scroll digital
10-90% de ratiométrica
1-5 V
0-20mA
4-20mA
Advertencia
La tensión de suministro del AI puede no
compartir la señal con otros controladores.
¡Alimentación independiente!
Ruido eléctrico
Cables de señal para los sensores, de las entradas DI,
comunicación de datos y la pantalla deberán mantenerse
alejados de alta tensión (230 V) cables eléctricos:
- Utilizar diferentes bandejas para los cables
-
Mantener una distancia mínima de 10 cm entre los cables
de alta tensión y de señal
-
Cables de más de 3 m en la entrada DI deben evitarse
