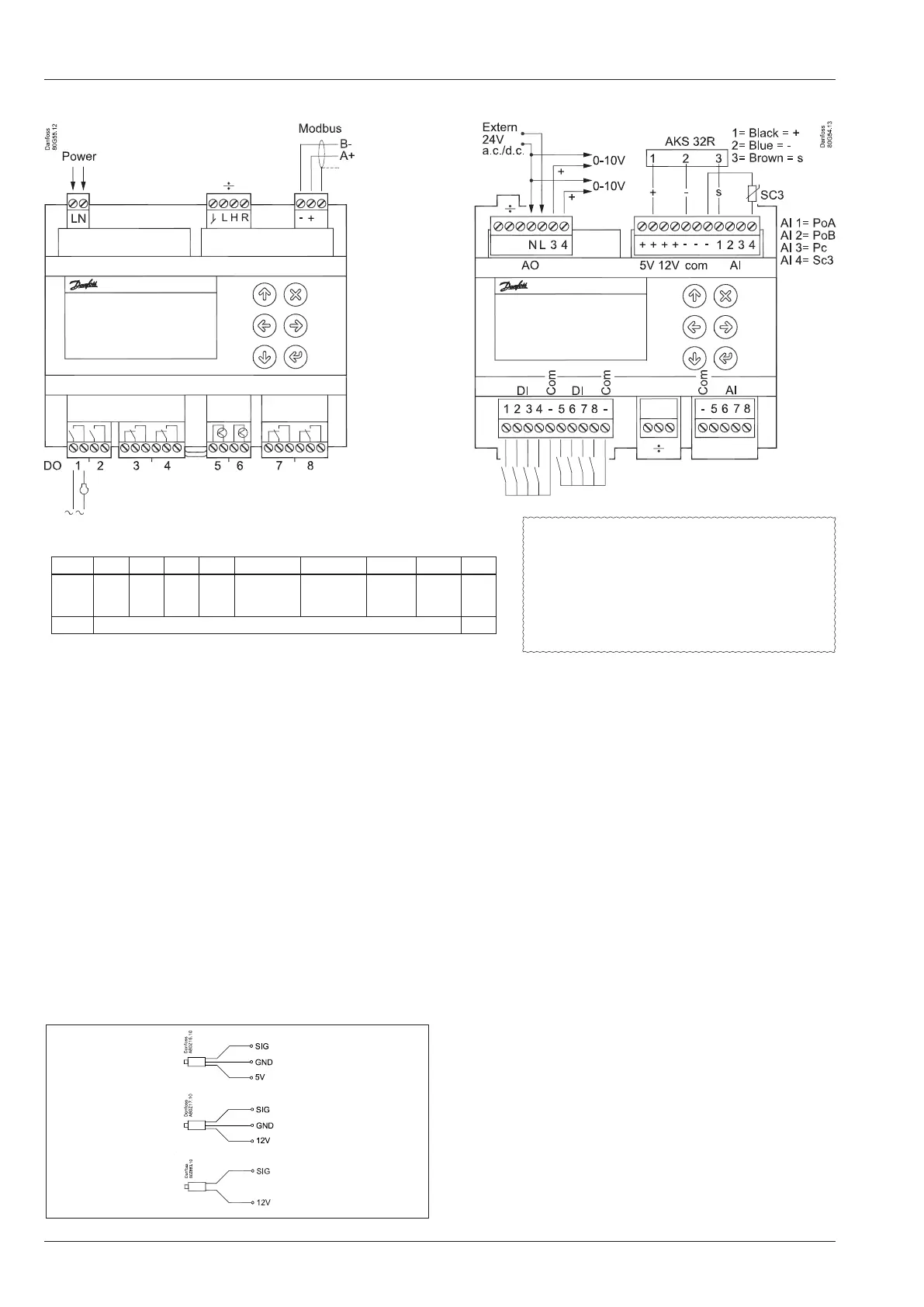

8 Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551
Alimentation
séparée!
DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8
I Max. 10 A
(3.5)
10 A
(3.5)
6 A
(4)
6 A
(4)
0.5 A
min. 50 mA
Io < 1,5 mA
0.5 A
min. 50 mA
Io < 1,5 mA
6 A
(4)
6 A
(4)
32 A
U Tous 24V ou tous 230V c.a.
AKS 32
AKS 33
AKS 32R
Tension d’alimentation
La tension d’alimentation est 24V ou 110-230V. Voir l’étiquette
sur la face arrière du régulateur.
÷ = prises non utilisées normalement
Cependant, en cas de raccordement à un écran externe, un
cavalier doit être inséré entre les deux connexions "HR et "R".
Modbus
Pour utiliser une transmission de données, il est extrêmement
important que l’installation du câble de transmission soit
correcte.
Voyez la documentation spécique réf. RC.8A.C...
DO - 8 sorties digitales DO1 - DO8
DO5 et DO6 sont des relais à semi-conducteurs.
Les relais sont déclassés vers les valeurs spéciées.
Si un relais d’alarme est déni, il est activé en cas de fonction-
nement normale et chute si une alarme se déclenche et si le
régulateur nest pas susamment alimenté.
AO - 2 sorties analogiques AO3 - AO4
Doivent être utilisées en cas de recours à un variateur de fré-
quence ou à des moteurs EC.
Connecter 24V sur N et L (alimentation séparée). Éviter tout
courant de défaut de mise à la terre. Utiliser un transformateur
à double isolation.
Le côté secondaire ne doit pas être mis à la terre.
Obtenir 0-10V des bornes N et AO3, respectivement N et AO4.
VEILLER À LA POLARITÉ DE N.
AI - 4 entrées analogiques AI1 - AI4
Transmetteurs de pression
• Ratiométrique: 10-90% d’alimentation, AKS 32R
• Signal: 1-5 V, AKS 32
Puissance: 0-20 mA/4-20 mA, AKS 33 (alimentation = 12V)
Capteur de température
• Pt 1000 ohm, AKS 11 ou AKS 21.
• NTC 86kOhm à 25°C, depuis le digital scroll.
Réglages d’usine
AI1 = PoA, AI2 = PoB, AI3 = Pc, AI4 = température extérieure Sc3.
DI - 8 entrées digitales DI1 - DI8
La connexion peut être une fonction d’arrêt ou d’interruption.
Sélectionner ce qu’il faut activer pendant la conguration.
÷ = prises non utilisées normalement
AI - 4 entrées analogiques AI5 - AI8
Transmetteurs de pression
• Ratiométrique: 10-90% d’alimentation, AKS 32R
• Signal: 1-5 V, AKS 32
Capteur de température
• Pt 1000 ohm, AKS 11 ou AKS 21.
• NTC 86kOhm à 25°C, depuis le digital scroll.
10-90% ratiometric
1-5 V
0-20mA
4-20mA
Avertissement
La tension d’alimentation de
AI ne peut pas partager le signal avec
d’autres régulateurs.
Connexion, niveau inférieur Connexion, niveau supérieur
Phénomènes de parasitage
Les câbles de signaux pour les sondes, des entrées DI, de la
transmission de données et l'achage doivent être séparés
de la haute tension (230 V) des câbles électriques:
- utiliser des chemins de câble séparés
- maintenir une distance d’au moins 10 cm entre les câbles
de haute tension et de signal
- Câbles supérieurs à 3 m à l'entrée DI doivent être évités
FRANÇAIS
