Danfoss AKC 25H1 User Manual

4 Instructions RI.1J.T4.53 © Danfoss 08/1999 AKC 25H1

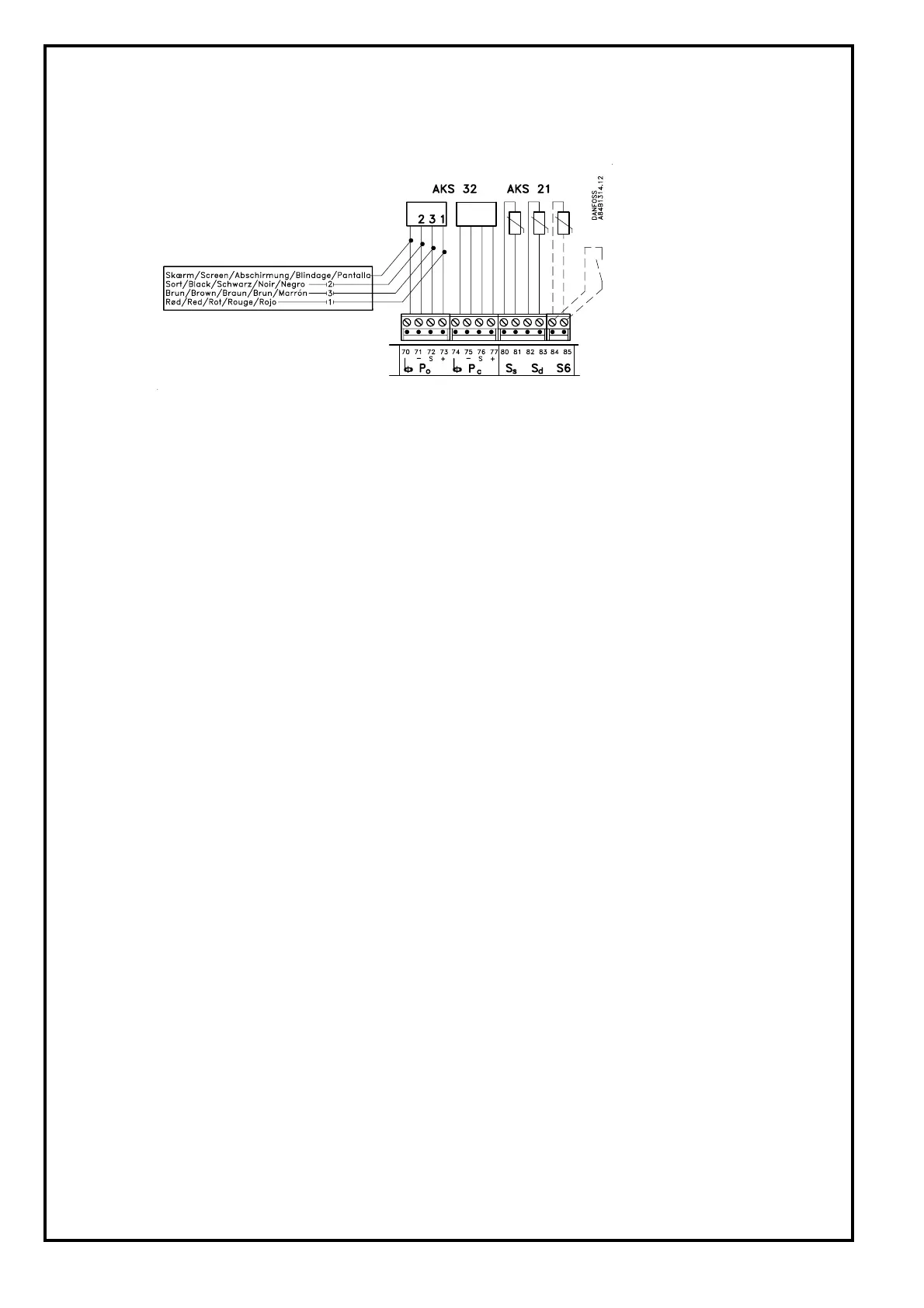

Følertilslutning
Sensors
Fühleranschluß
Raccordement des capteurs
Sensores
Dansk
P0: Tryktransmitter (-1 til 12 bar, 1 - 5 V). Måling af fordampningstryk.
Pc: Tryktransmitter (-1 til 34 bar, 1 - 5 V). Måling af kondenseringstryk.
Ss: Temperaturføler (Pt 1000 ohm). Måling af fordampningstemperaturen.
Sd: Temperaturføler (Pt 1000 ohm). Måling af trykgastemperaturen.
S6: On/off indgang eller temperaturføler (Pt 1000 ohm)
On/off: On = sugetryksreferencen hæves.
Temperaturføler: Ekstra temperatursignal.
English
P0: Pressure transmitter (-1 to 12 bar, 1 - 5 V). Measurement of evaporating pressure.
Pc: Pressure transmitter (-1 to 34 bar, 1 - 5 V). Measurement of condensing pressure.
Ss: Temperature sensor (Pt 1000 ohm). Measurement of evaporating temperature.
Sd: Temperature sensor (Pt 1000 ohm). Measurement of pressure gas temperature.
S6: ON/OFF input or temperature sensor (Pt 1000 ohm).
ON/OFF: ON = elevation of suction pressure reference.
Temperature sensor: Additional temperature signal.
Deutsch
P0: Druckmeßumformer (-1 bis 12 bar, 1 - 5 V). Messung des Verdampfungsdrucks.
Pc: Druckmeßumformer (-1 bis 34 bar, 1 - 5 V). Messung des Verflüssigungsdrucks.
Ss: Temperaturfühler (Pt 1000 Ohm). Messung der Verdampfungstemperatur.
Sd: Temperaturfühler (Pt 1000 Ohm). Messung der Druckgastemperatur.
S6: On/off-Eingang oder Temperaturfühler (Pt 1000 Ohm)
On/off: On = der Saugdrucksollwert wird angehoben.
Temperaturfühler: Zusätzliches Temperatursignal.
Français
P0: Transmetteur de pression (–1 à 12 bar, 1 - 5 V). Mesure de la pression d’évaporation.
Pc: Transmetteur de pression (–1 à 34 bar, 1 - 5 V). Mesure de la pression de condensation.
Ss: Capteur de température (Pt 1000 ohm). Mesure de la température d’évaporation.
Sd: Capteur de température (Pt 1000 ohm). Mesure de la température de refoulement.
S6: Entrée on/off (tout/rien) ou capteur de température (Pt 1000 ohm)
On/off: On = la référence de la pression d’aspiration augmente
Capteur de température : signal de température supplémentaire
Español
P0: Transmisor de presión (-1 a 12 bar, 1 - 5 V). Medida de la presión de evaporación.
Pc: Transmisor de presión (-1 a 34 bar, 1 - 5 V). Medida de la presión de condensación.
Ss: Sensor de temperatura (Pt 1000 ohm). Medida de la temperatura de evaporación.
Sd: Sensor de temperatura (Pt 1000 ohm). Medida de la temperatura del gas de descarga a alta presión.
S6: Entrada Todo/Nada ON/OFF o sensor de temperatura (Pt 1000 ohm).
ON/OFF: ON: elevación de la referencia de la presión de aspiración.
Sensor de temperatura: Señal adicional de temperatura.
