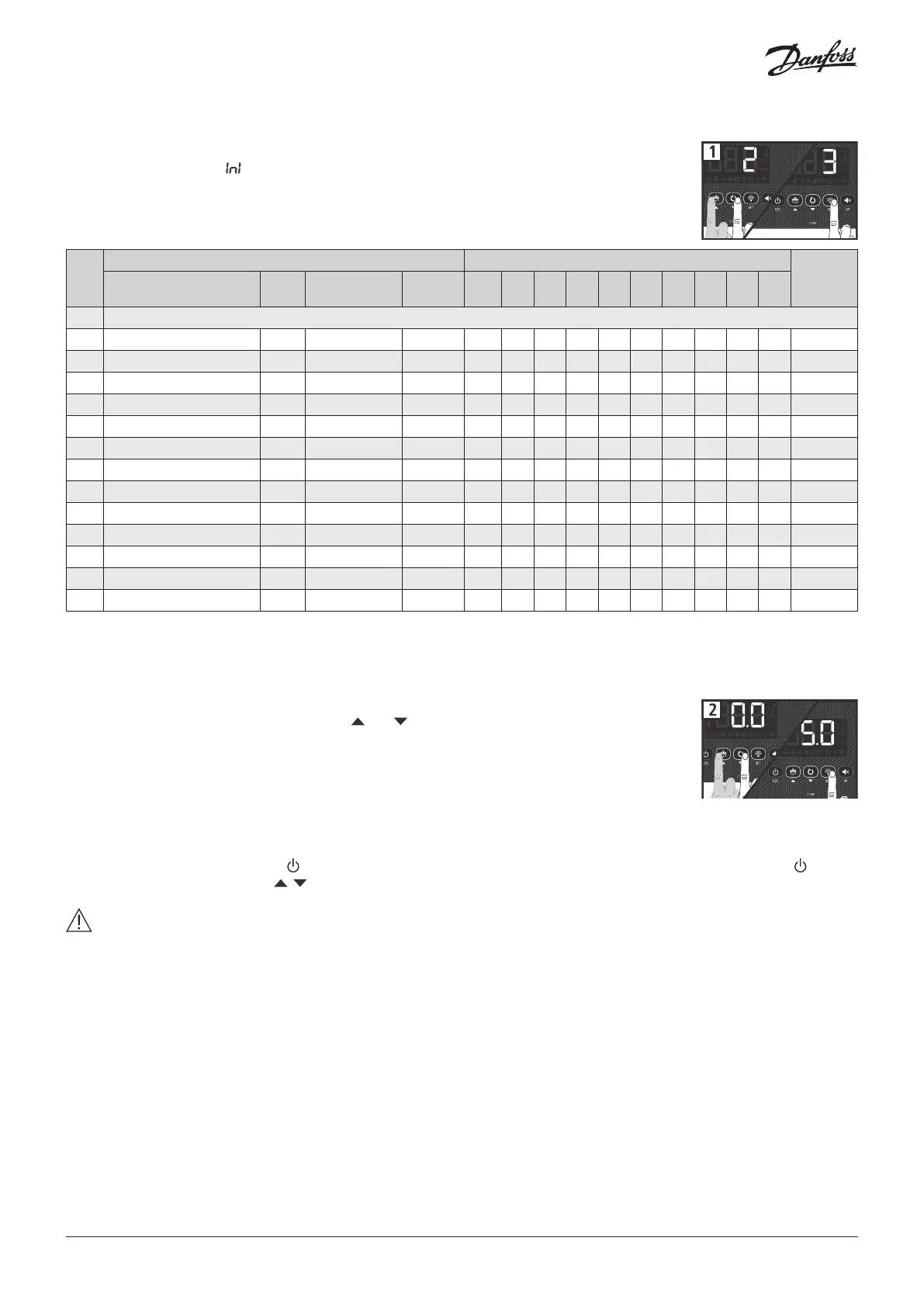

Erstkonguration
Beim ersten Einschalten der Stromversorgung wechselt das Gerät in den Modus ASSISTENT. Am Display
wird blinkend die Meldung mit 0 angezeigt.
Schritt 1:
Die zur Installationsart passende InI-Option auswählen und SET drücken. Die verfügbaren Optionen
werden in der nachfolgenden Tabelle dargestellt:
Schritt 2:
Gewünschten Sollwert (Set Point) mit den Tasten und eingeben und SET drücken.
Der Kongurationsassistent ist fertig, das Gerät beginnt die Temperaturregelung.
Wenn der Assistent nicht zum ersten Mal ausgeführt wird, wird am Display am Ende des letzten Schritts die
Meldung dFp (Standardparameter) angezeigt und es stehen zwei Optionen zur Verfügung:
0: Es werden nur die Parameter geändert, die den Assistenten betreen, die restlichen bleiben unverändert.
1: Alle Parameter nehmen ihren werksseitigen Wert an, mit Ausnahme der Werte, die vom Assistenten
geändert werden.
Wichtig: Der Kongurationsassistent wird nicht wieder aktiviert. Um diesen erneut zu aktivieren, den Standby-Modus aktivieren (durch
3 Sekunden langes Drücken der Taste ) und warten, bis das Gerät den Regelungsvorgang vollständig einstellt (die Anzeige leuchtet
kontinuierlich) und dann die Tasten , , SET kurz nacheinander drücken.
Warnung: Wenn die Funktion Pump Down aktiv ist, kann es ab dem Start der Stand-by-Funktion bis zum Stopp des Reglers einige
Zeit dauern.
Notiz: Bei Wahl der Optionen 2, 5, 7, 9 oder 12 sicherstellen, dass die Konguration des Parameters I11 dem verwendeten Druckwächter
entspricht. (Siehe Schema, das der Anlage beiliegt.)
* o00=2 bei AK-RC 204B, o00=0 bei AK-RC 205C
InI
Installationsart Parameters
Zu verwend-
endes
Schema
Kälteregulierung
Pump
Down
Abtauung
Verdampfer
-lüftungen
Pd
o00 I00 I10 I11 I20 I21 d1 d7 F3
0 Demo-Modus, zeigt die Temperatur auf dem Display an, jedoch keine Temperaturregelung oder Aktivierung der Relais.
1 Magnetventil Nein Elektrisch Ja 0 * 2 0 0 0 0 20 0 0 A
2 Magnetventil + Kompressor Ja Elektrisch Ja 1 1 2 7 1 0 0 20 0 0 B
3 Magnetventil + Kompressor Nein Elektrisch Ja 0 1 2 0 0 0 0 20 0 0 B
4 Magnetventil Nein Luft Ja 0 * 1 0 0 0 0 20 1 1 A
5 Magnetventil + Kompressor Ja Luft Ja 1 1 1 7 1 0 0 20 1 1 B
6 Magnetventil + Kompressor Nein Luft Ja 0 1 1 0 0 0 0 20 1 1 B
7 Magnetventil + Kompressor Ja Hot gas Ja 1 1 2 7 1 9 1 5 2 0 C
8 Magnetventil + Kompressor Nein Hot gas Ja 0 1 2 0 0 9 1 5 2 0 C
9 Magnetventil + Kompressor Ja Zyklusumkehrung Ja 1 1 2 7 1 0 0 5 3 0 D
10 Magnetventil + Kompressor Nein Zyklusumkehrung Ja 0 1 2 0 0 0 0 5 3 0 D
11 Magnetventil Nein Statisch Nein 0 * 1 0 0 0 0 20 1 - A
12 Magnetventil + Kompressor Ja Statisch Nein 1 1 1 7 1 0 0 20 1 - B
13 Magnetventil + Kompressor Nein Statisch Nein 0 1 1 0 0 0 0 20 1 - B
