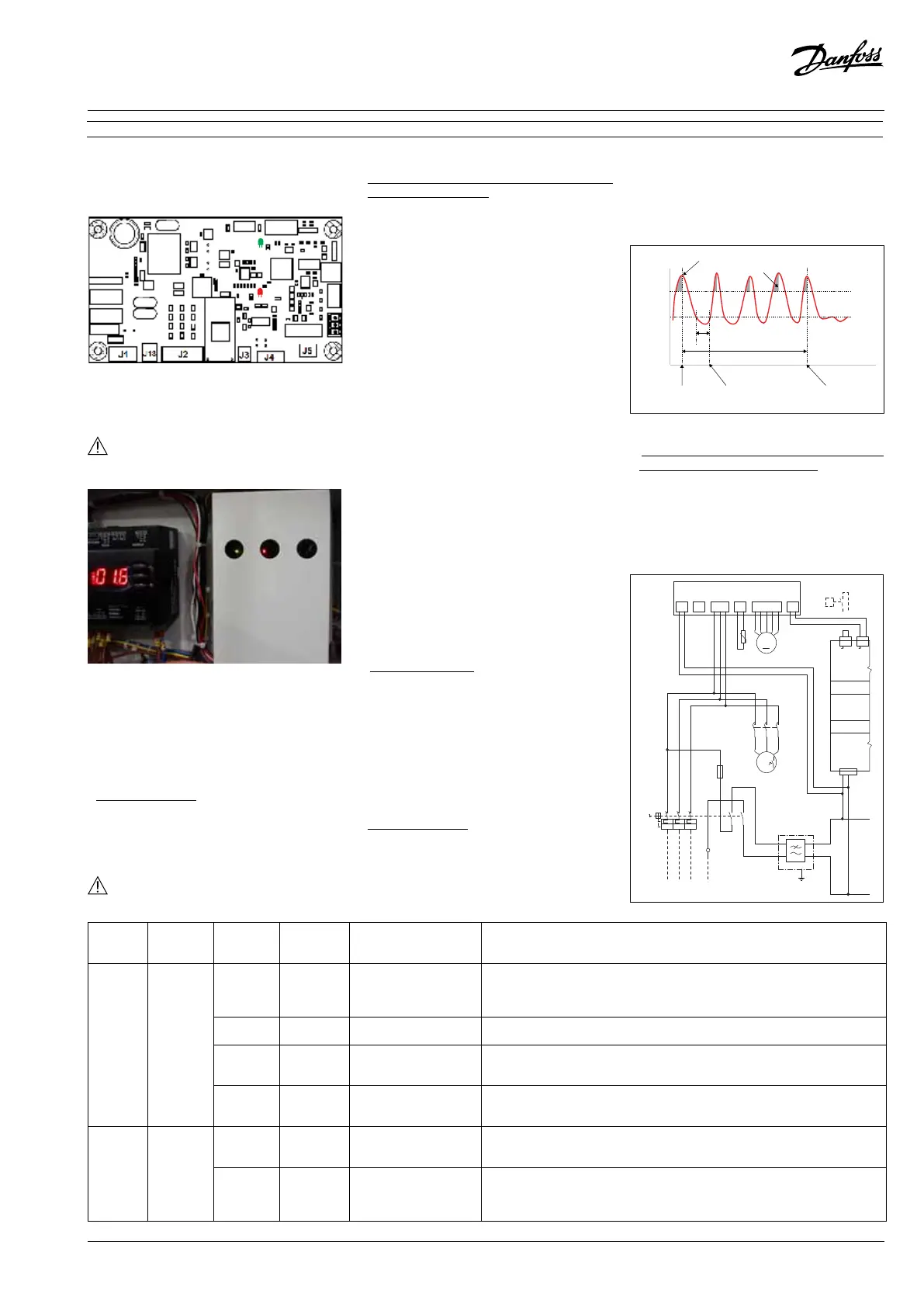

Instructions
118U3276C - AN18658643414604-001401 | 25
© Danfoss | DCS (CC) | 2020.06
Le module B plus est une carte électronique
utilisée dans les modèles version P02 pour
l'injection automatique de liquide dans
le compresseur réglée par un détendeur
électronique.
Module B Plus
LED 2
LED 1
Le module B plus est couvert par une protection
contre le contact direct comme indiqué sur
l'illustration 6.
N'enlevez pas la protection contre le contact
direct sauf en cas de nécessité. Éteignez l'unité
avant de retirer la protection.
LED2 LED1
Module B plus inséré
Illustration 6
Application
Le module B Plus régule l'injection de liquide
et il contrôle aussi les paramètres suivants :
Température des gaz de refoulement, contrôle de
phase et défaillance de phase.
Description fonctionnelle
Injection de liquide
- Le module B Plus peut réguler la température
du gaz de refoulement. La valeur de consigne
par défaut est de 125 °C, ceci est nécessaire pour
faire fonctionner le groupe de condensation
dans son enveloppe de fonctionnement.
Ne modifiez pas cette consigne.
- Lorsque le compresseur s'arrête, la vanne
19 - Module B Plus - Mode d'emploi
d'injection de liquide se fermera en moins de
6 secondes.
Protection anti-surchauffe de la température
des gaz de refoulement
- Le capteur de température de gaz de
refoulement du module B Plus peut détecter
la température des gaz de refoulement dans
un intervalle allant de -50 à 180 °C, avec une
précision de ±0,5 °C. Le capteur de refoulement
est installé à moins de 150 mm du port de
refoulement du compresseur.
- Si la température des gaz de refoulement est
supérieure au point de déclenchement de
surchauffe (consigne + 10 K), le relais d'alarme
(J5) va s'ouvrir en moins de 1 seconde. Cet état
est nommé Surchauffe TGR d'après le tableau 1.
Si la température des gaz de refoulement est
inférieure au point de réinitialisation (consigne
-15 °C) continuellement pendant 5 minutes,
le relais d’alarme (J5) va se fermer. Ce délai de
5 minutes est nommé Délai réinitialisation TGR.
- Si plus de 5 surchauffes de température
des gaz de refoulement se produisent en 1
heure, le relais d’alarme (J5) se verrouille dans
l'état ouvert et ne peut être réinitialisé qu'en
réinitialisant manuellement l'alimentation
électrique du Module B Plus (éteignez l'unité
puis rallumez-la après un certain temps). Cet
état est nommé Verrouillage surchauffe TGR,
voir tableau 1 pour l'identification des erreurs.
- En cas de dysfonctionnement du capteur
de température de gaz de refoulement, par
exemple Capteur ouvert, Capteur en court-
circuit ou Hors plage, le relais d’alarme (J5) se
verrouille également dans l'état ouvert, voir
tableau 1 pour l'identification des erreurs.
Protection de phase
- Le contrôle de phase et la détection de phase
manquante ne sont accomplies qu'à chaque
allumage du compresseur. En cas de détection
d'un état de phase défaillant, Perte de Phase
ou Inversion de Phase, le relais dalarme (J5) va
s'ouvrir en 4,5 s à 5 s et se verrouiller dans l'état
ouvert. Cet état ouvert verrouillé ne peut être
réinitialisé qu'en réinitialisant manuellement
l'alimentation électrique du Module B Plus, voir
tableau 1 pour identification des erreurs.
Interface utilisateur
- Lors de l'allumage du module B Plus, le voyant
d'alimentation LED 1 sera rouge fixe en
permanence. Lors de l'extinction du module,
le voyant d'alimentation LED 1 sera éteint.
Si le module B Plus s'allume et qu'il n'y a pas
d'erreur, le voyant d'état LED 2 sera vert fixe. Voir
illustration 6 pour l'emplacement des voyants
LED 1 et LED 2 sur le module B Plus.
-
Lors de l'allumage du module B Plus, si une erreur
est détectée, le voyant d'état LED 2 clignotera en
jaune et rouge toutes les secondes. Pour plus de
détails sur les codes clignotants, voir tableau 1.
Illustration 7
135
80
90
100
110
120
130
140
01020304050607
08
0
Zone d'injection de liquide
Température gaz de refoulement(°C)
Point de déclenchement surchauffe (Consigne + 10 K)
Délai réinitialisation TGR (5 min)
Surchauffe TGR
(Arrêt du compresseur)
Fermeture relais
d’alarme (J5) (Démar-
rage compresseur)
Verrouillage
surchauffe TGR
Consigne =125 °C
Point de consigne
-15 K
< 60 min
communication du module B Plus avec le
régulateur Optyma Plus Controller.
- Lorsque le relais d’alarme (J5) est ouvert, le
signal est communiqué à l'entrée digitale 2
(DI2) du régulateur Optyma, ce qui déclenche
l'alarme de sécurité (A97) dans le régulateur
Optyma Plus Controller et interrompra
immédiatement l'alimentation électrique du
compresseur.
Schéma de câblage modèle B Plus
DI1 DI2
230Vac
L
N
PE
Supply
Optyma
Plus
Controller
084B
A1
N
X1
L1 L2 NL3
I > I > I >
2 4 6
Q
1
F1
L
N
PE
PE
L1
L2
L3
J1 J13 J2 J3 J4
J5
A3
Module B+
T>
S1
R8
M
M4
K2
M
3~
M1
P
N
P'
N'
PE
A2
3A
Tableau 1 : Code clignotement erreur (code clignotement jaune-rouge LED 2)
Catégorie
Nombre de
clignotements
jaunes
Nombre de
clignotements
rouges
Erreur Description Action
Température
des gaz de
refoulement
1
1
Surchauffe
TGR/ Délai
réinitialisation
TGR
La température des gaz de
refoulement est supérieure au
point de déclenchement de
l'arrêt du compresseur
Vérifiez si le Contrôleur Optyma affiche l'alarme de sécurité (A97). Si oui, attendez jusqu'à
résolution automatique. Si cette erreur se produit fréquemment, vérifiez que l'unité
fonctionne dans ses paramètres recommandés.
2
Verrouillage
surchauffe TGR
La surchauffe TGR se produit
5 fois en moins de 1 heure
Réinitialisez manuellement l'alimentation du module B Plus (éteignez l'unité et rallumez-la
après avoir attendu un certain temps).
3
TGR hors plage TGR hors plage normale (-50...
180 °C)
Vérifiez si le capteur de température des gaz de refoulement est monté correctement sur la
conduite de refoulement. Vérifiez la température des gaz de refoulement sur le paramètre U27
du régulateur Optyma Plus Controller (elle devrait se trouver dans une plage de -50... 180 °C).
4
Capteur TGR
ouvert/ en
court-circuit
Capteur de température des
gaz de refoulement ouvert/en
court-circuit
Vérifiez le capteur de température de refoulement et le raccordement.
Triphasé 2
1
Perte de phase Perte de signal sur une phase Vérifiez que l'alimentation triphasée (J2) du Module B Plus n'a pas de phase manquante. Si oui,
raccordez correctement l'alimentation électrique et réinitialisez manuellement le Module B
Plus (éteignez l'unité puis rallumez-la après un certain temps).
2
Inversion de
phase
Raccordement incorrect des
phases
Vérifiez que les 3 phases de l'alimentation triphasée (J2) du Module B Plus sont dans la
séquence correcte. Si ce n'est pas le cas, raccordez l'alimentation électrique avec la bonne
séquence et réinitialisez manuellement le Module B Plus (éteignez l'unité puis rallumez-la
après un certain temps).
