Il test funziona attivando un ingresso per volta. Il tempo necessario per il test è di 1-2 minuti
durante i quali l'inverter continua a produrre energia. Nei menu B è possibile leggere il risultato
del test nel menu del display denominato Configuraz. FV.
Una volta completato il test, il display visualizza automaticamente la configurazione FV, ma solo
se i pulsanti del display non sono stati utilizzati negli ultimi 3 minuti.
Per ULX 5400o, 2 moduli CC su 3 devono essere alimentati affinché il test possa essere eseguito.
Se non vi è sufficiente potenza FV per l'alimentazione di 2 moduli, il test viene rimandato fino a
quando non vi è sufficiente potenza FV disponibile per far funzionare anche il secondo modulo CC.
Nel frattempo l'inverter continuerà a produrre energia.

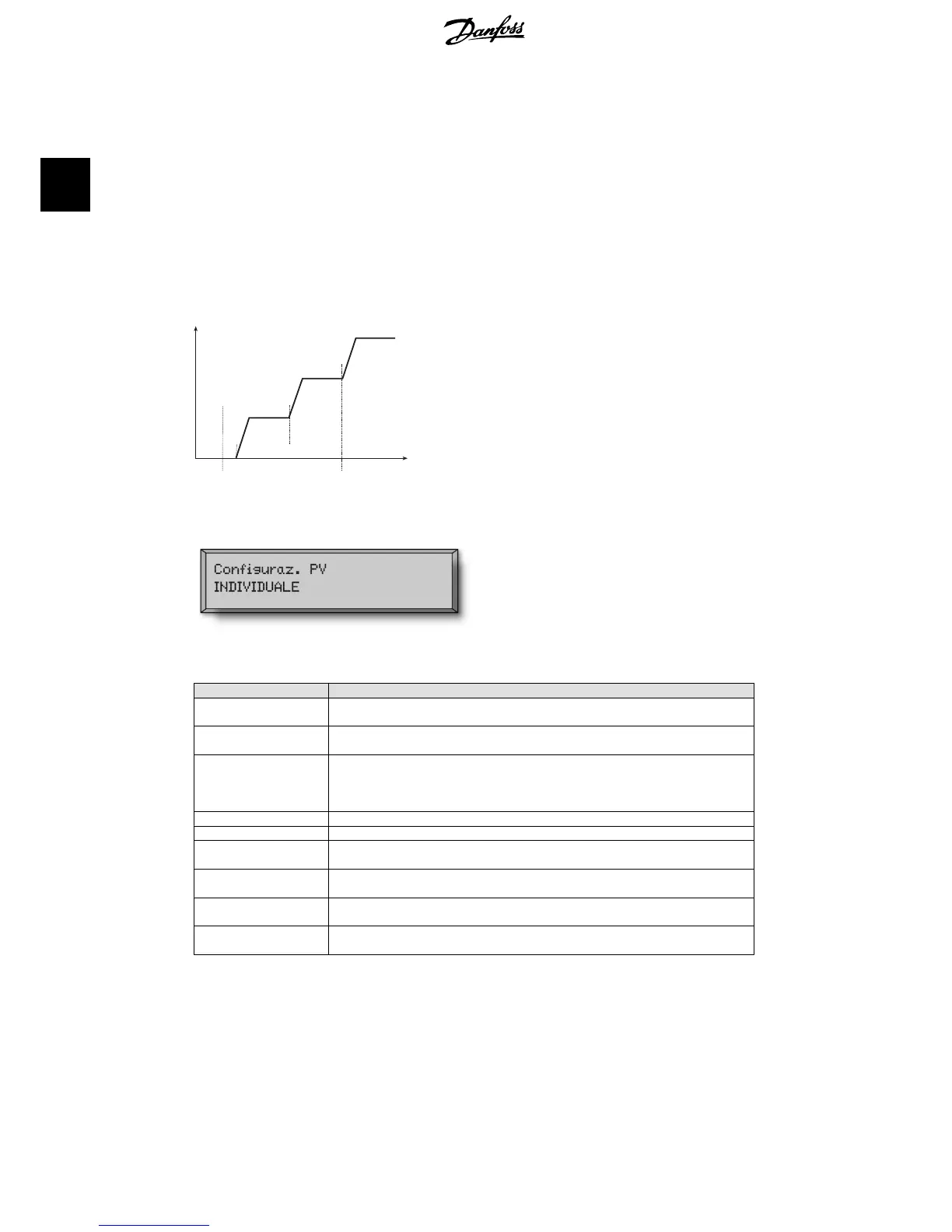

Disegno 2.1: Test di configurazione FV
La dicitura sul display mostra lo stato del test.
La prima riga indica che ciò riguarda la confi-
gurazione FV e la seconda riga indica lo stato
in cui si trova attualmente il test o quale con-
figurazione ha rilevato.
Il campo stato può mostrare quanto segue:
Testo visualizzato Descrizione
INATTIVO Il test di configurazione FV non è ancora stato eseguito. Mostrato prima che l'in-
verter si connetta alla rete.
OFF Il test di configurazione FV è disattivato. Applicabile a ULX 1800o e su inverter in
cui il test sia stato disattivato in altro modo.
IN ATTESA Il test di configurazione FV è pronto per l'esecuzione, ma l'irradiazione solare è
sufficiente per un solo ingresso FV. (Applicabile a ULX 5400o). L'inverter può de-
terminare la configurazione di tutti e tre i moduli solo quando almeno due sono
attivi.
RILEV. AUTOM. PV Il test di configurazione FV è in esecuzione. Il risultato non è ancora disponibile.
INDIVIDUALE I moduli FV sono connessi in configurazione a stringa individuale
PARALLELO 1-2* La configurazione FV è terminata e il risultato è che gli ingressi 1 e 2 sono connessi
con configurazione a stringhe parallele.
PARALLELO 1-3* La configurazione FV è terminata e il risultato è che gli ingressi 1 e 3 sono connessi
con configurazione a stringhe parallele.
PARALLELO 2-3* La configurazione FV è terminata e il risultato è che gli ingressi 2 e 3 sono connessi
con configurazione a stringhe parallele.
PARALLELO 1-2-3 La configurazione FV è terminata e il risultato è che gli ingressi 1, 2 e 3 sono
connessi con configurazione a stringhe parallele.
Tabella 2.1: Testo nel Campo Stato relativo al Test di Configurazione FV
*) L'impostazione “PARALLELO 1-2” è solo consentita per l'inverter ULX 3000o / 3600o. Le impo-
stazioni “PARALLELO 1-2”, “PARALLELO 1-3” e “PARALLELO 2-3” non sono consentite per l'inverter
ULX 5400o.
2. Descrizione delle Funzionalità
52 L00410362-05_2q
2
