Manual de instalación y uso
EEssppaaññooll
77..11 PPrruueebbaa ddee ffuunncciioonnaammiieennttoo
Aplicando 24 V c.c. polarizados en los terminales G y E del conector, se activa una fuente de rayos
infrarrojos contenida en el fotodetector.
Esto permite verificar el funcionamiento correcto de los dispositivos optoelectrónicos y de las cone-
xiones entre el fotodetector y el dispositivo al cual está conectado.
El sistema de automatización de la planta puede activar libremente una secuencia de prueba duran-
te los intervalos de tiempo en que no haya barra por detectar.
77..22 CCoonnttrroolleess ppeerriióóddiiccooss
El mantenimiento periódico preventivo del fotodetector comprende los controles y operaciones
siguientes:
Control de la fijación del fotodetector en su soporte: estabilidad y direccionamiento.
Control de la eficiencia de las protecciones que completan el dispositivo.
Control de la ventana de vidrio del fotodetector para limpiarla o cambiarla, si es necesario.
Control de las condiciones de detección y retirada de posibles depósitos de cascarilla que se
hubieran formado en el campo de detección.
Control del estado del conector y del cable eléctrico para limpiarlos o cambiarlos, si es necesa-
rio.
77..33 BBúússqquueeddaa ddee aavveerrííaass
Si se sospecha que el fotodetector no funcione correctamente, proceder como indicado a continua-
ción:
Efectuar los controles del mantenimiento periódico, como se indica en el apartado 7.2.
Controlar el funcionamiento con la autoprueba.
Si el dispositivo funciona con la autoprueba:
1. controlar el estado de la ventana de vidrio y, si es necesario, limpiarla o cambiarla,
2. controlar el direccionamiento y ajustarlo, si es necesario,
Si el dispositivo no funciona con la autoprueba:
1. controlar si hay alimentación,
2. controlar el conector,
3. controlar los cableados externos.
77.. MMAANNTTEENNIIMMIIEENNTTOO
1100
1111

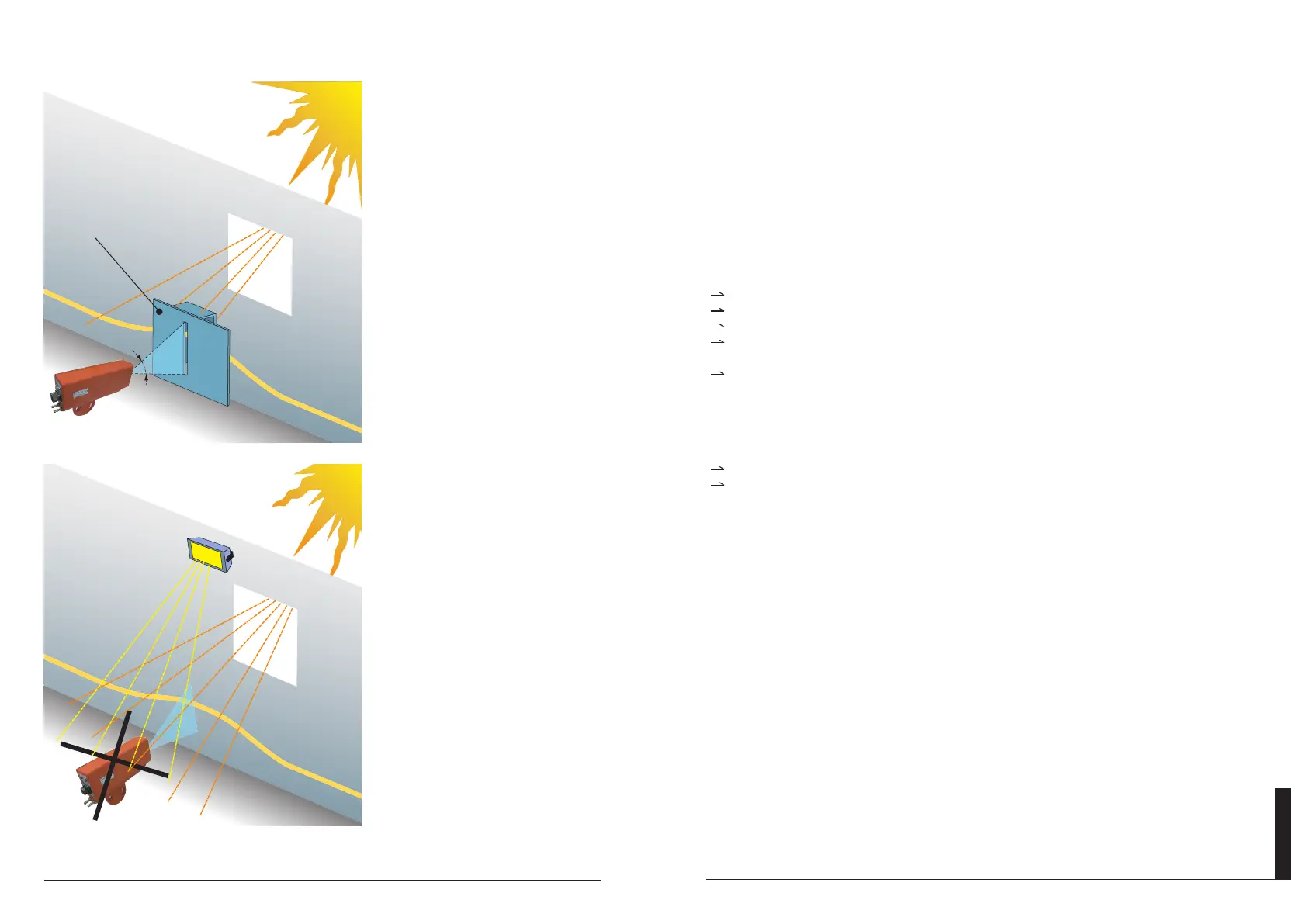

1100 IInnssttaallaacciióónn ccoorrrreeccttaa
ddeell ffoottooddeetteeccttoorr..
1111EEjjeemmpplloo ddee uubbiiccaacciióónn
iinnccoorrrreeccttaa:: llaass ffuueenntteess
lluummiinnoos
saass aajjeennaass aall
pprroocceessoo ppuueeddeenn
ccoommpprroommeetteerr llaa
ddeetteecccciióónn ccoorrrreeccttaa..
66..22 PPrrootteecccciióónn
Es aconsejable equipar el fotodetector
con una protección mecánica y térmica
adicional para protegerlo contra los
impactos accidentales y las radiaciones.
En la figura 14 se ilustra un ejemplo de
soporte con protección, diseñado para
permitir, si es necesario, la realización
inmediata de operaciones de regulación
y/o mantenimiento.
66..33 EEnnffrriiaammiieennttoo
Si se prevé que la temperatura pueda
superar los 40ºC, se aconseja activar el
circuito de enfriamiento contenido en el
cuerpo del fotodetector.
Si la necesidad de enfriamiento es mode-
rada, se aconseja alimentar el circuito
con aire comprimido.
El agua (u otro fluido refrigerante) se
debe utilizar solamente si es realmente
necesario.
El caudal requerido es 3-5 l/m, la presión
máxima aplicable es de 2 bares.
Atención!
Un enfriamiento excesivo del cuerpo del fotode-
tector respecto a la temperatura ambiente puede
causar la formación de puntos de condensación
de la humedad ambiental en el cuerpo y en la
ventana de vidrio del fotodetector, determinando
los riesgos consiguientes de mal funcionamiento.
Pantalla de protec-
ción antirreflejo
