Pag. 11
Manuale d’installazione ed uso
IIttaalliiaannoo
Pag. 10
Danieli Automation - ID6100
1100
1111

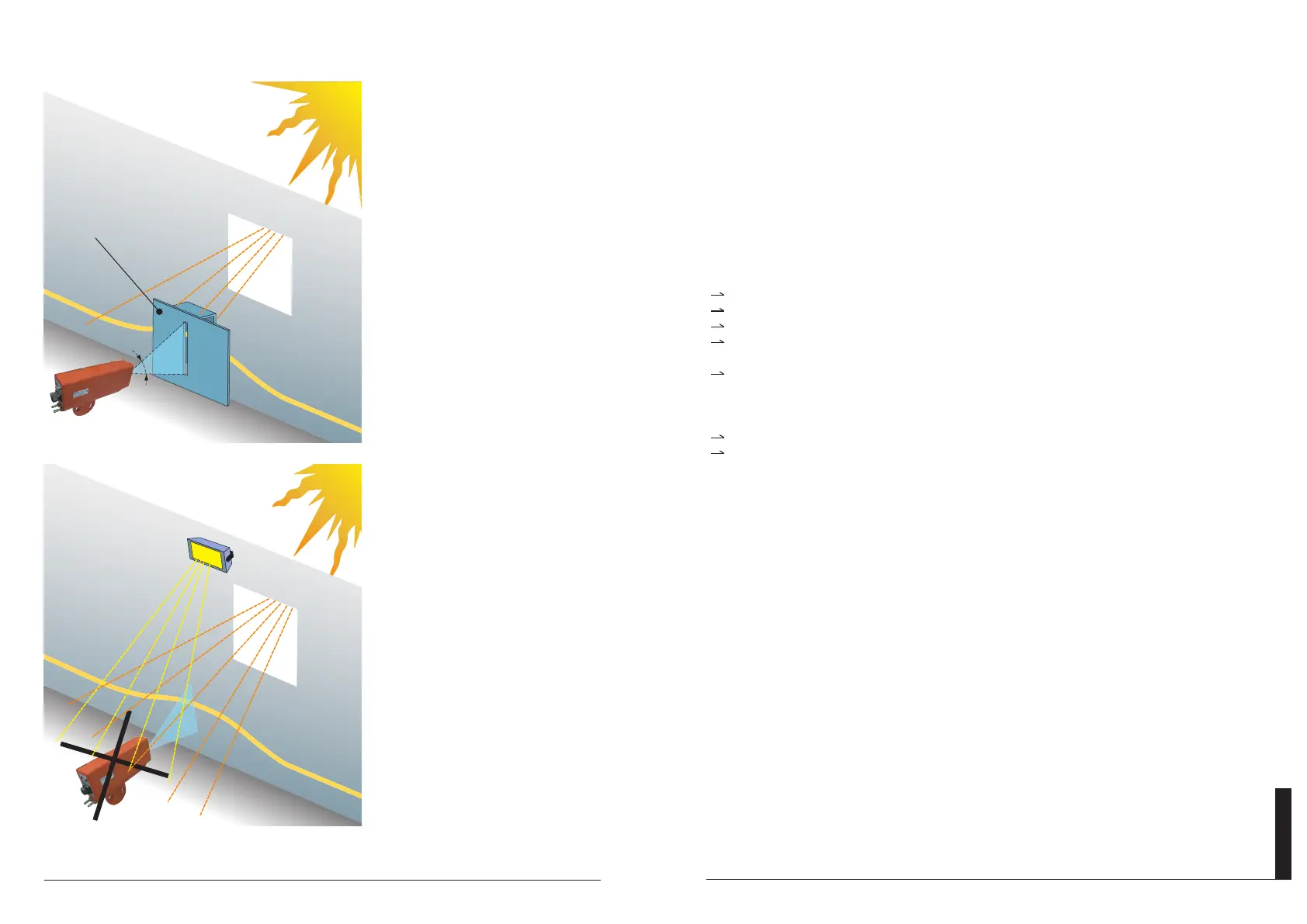

1100 CCoorrrreettttaa iinnssttaallllaazziioonnee
ddeell ffoottoorriilleevvaattoorree
1111 EEsseemmppiioo ddii eerrrraattoo
ppoossiizziioonnaammeennttoo::
ssoorrggeennttii lluummiin
noossee
eessttrraanneeee ppoossssoonnoo
ccoommpprroommeetttteerree iill
ccoorrrreettttoo rriilleevvaammeennttoo..
66..22 PPrrootteezziioonnee
E’ opportuno corredare il fotorilevatore
con una protezione meccanica e termica
aggiuntiva, che lo preservi dagli urti acci-
dentali e dall'irraggiamento.
In figura 14 è rappresentato un possibile
esempio di supporto con protezione, stu-
diato in modo da consentire, al bisogno,
un rapido accesso per eventuali operazio-
ni di regolazione e/o manutenzione.
66..33 RRaaffffrreeddddaammeennttoo
Se si prevede che la temperatura possa
superare i 40°C, è opportuno attivare il
circuito di raffreddamento predisposto
nel corpo del fotorilevatore.
Nel caso che l'esigenza di raffreddamen-
to sia moderata, è preferibile alimentare il
circuito con aria compressa.
L'acqua (o altro fluido refrigerante) deve
essere utilizzata solo in caso di reale
necessità. La portata d'acqua richiesta è
di 3-5 l/min, la massima pressione appli-
cabile è di 2 bar.
Attenzione!
Un eccessivo raffreddamento del corpo del fotori-
levatore rispetto alla temperatura ambiente può
dar luogo al formarsi di punti di condensazione
dell'umidità ambientale sul corpo stesso e sulla
finestra di vetro, con conseguenti rischi per il cor-
retto funzionamento.
77..11 TTeesstt ddii ffuunnzziioonnaammeennttoo
Applicando 24 V c.c. comunque polarizzati ai terminali G ed E del connettore si ottiene l'attivazione
di una sorgente di infrarosso incorporata nel fotorilevatore.
Questa azione permette di verificare il corretto funzionamento dei dispositivi optoelettronici e dei col-
legamenti tra il fotorilevatore e l'utenza cui è collegato.
Una sequenza di test può essere attivata liberamente dall'automazione dell'impianto, negli interval-
li di tempo durante i quali non è presente la barra da rilevare.
77..22 CCoonnttrroollllii ppeerriiooddiiccii
La manutenzione periodica preventiva del fotorilevatore comprende le seguenti verifiche ed opera-
zioni:
Verifica del fissaggio del fotorilevatore al proprio supporto: stabilità e puntamento.
Verifica dell'efficienza delle protezioni poste a corredo del dispositivo.
Verifica della finestra in vetro del fotorilevatore e sua eventuale pulitura o sostituzione.
Verifica delle condizioni di rilevamento e rimozione di eventuali depositi di scaglia che si fossero
formati nel campo di rilevamento.
Verifica dello stato del connettore e del cavo elettrico e la loro eventuale pulizia o sostituzione.
77..33 RRiicceerrccaa gguuaassttii
Qualora venga segnalato un sospetto malfunzionamento del fotorilevatore, procedere come segue:
Effettuare le verifiche indicate per la manutenzione periodica, come indicato al punto 7.2
Verificare il funzionamento con l'auto-test.
Se con auto-test funziona:
1. verificare lo stato della finestra in vetro ed eventualmente pulirla o sostituirla,
2. verificare il puntamento ed eventualmente aggiustarlo.
Se con l'autotest non funziona:
1. verificare se l'alimentazione è presente,
2. verificare il connettore,
3. verificare i cablaggi esterni.
77.. MMAANNUUTTEENNZZIIOONNEE
Schermo protet-
tivo antiriflesso
