Danieli Automation - ID6100
88.. PPAARRTTII DDII RRIICCAAMMBBIIOO

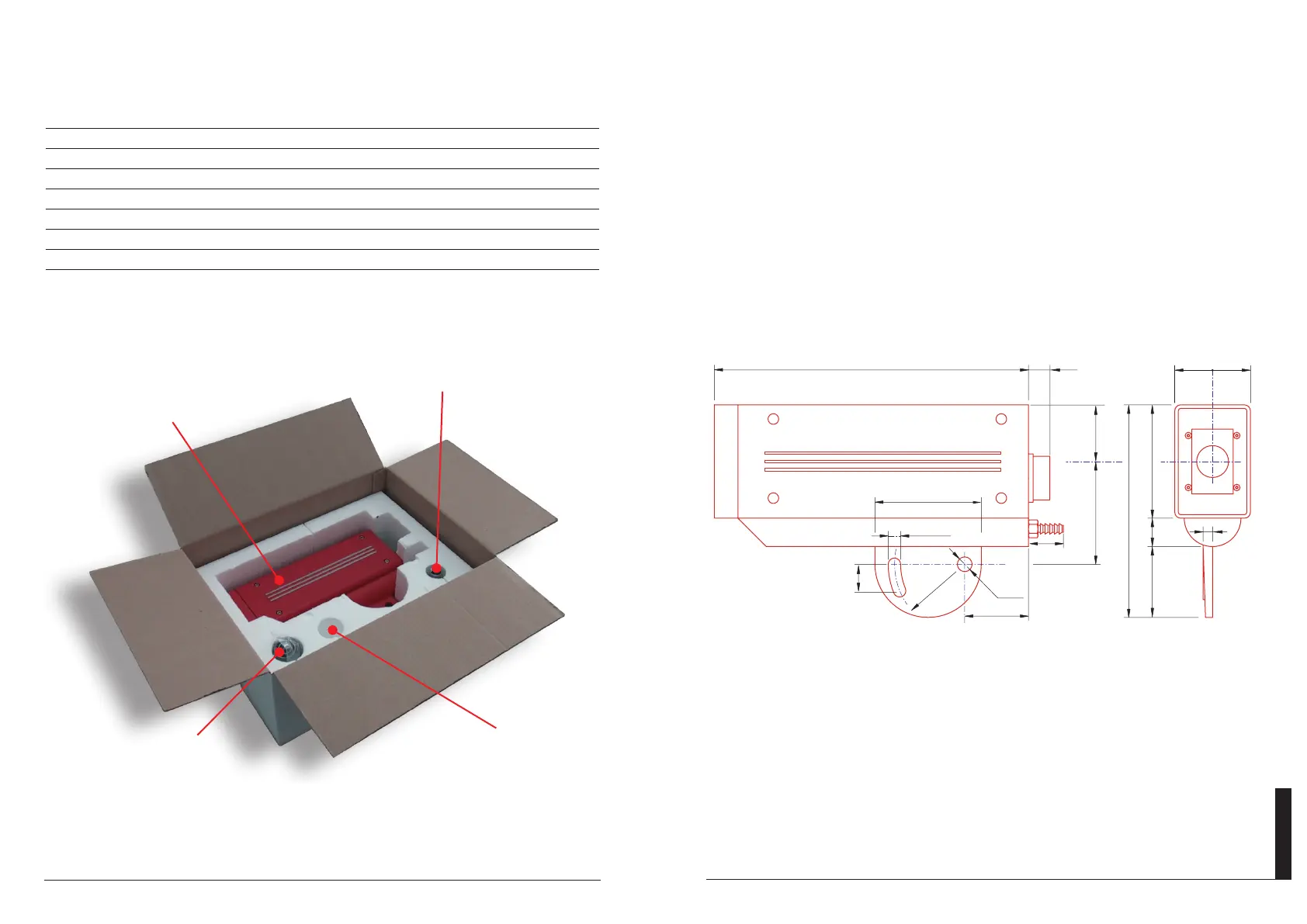

1122 FFoorrnniittuurraa ccoommpplleettaa
ddeell ffoottoorriilleevvaattoorree
IIDD66110000
DDeessccrriizziioonnee CCooddiiccee DD..AA..
Vetro di protezione 54 x 34 x 3 mm 3985000035
Scheda elettronica base 5111200015
Scheda elettronica supporto CCD 5111200025
Connettore maschio a 19 poli tipo MIL 3349000162
Guarnizione per connettore MIL 3349000182
Connettore femmina a 19 poli tipo MIL 3349000163
Raccordo per connettore femmina 072260PC205
99.. IINNFFOORRMMAAZZIIOONNII AAGGGGIIUUNNTTIIVVEE
La figura 13 riporta le dimensioni d’ingombro del fotorilevatore.
In figura 14 è riportato un esempio di realizzazione di un supporto atto a contenere e proteggere il
fotorilevatore ID6100.
180
64
==
962460
48
8
22,5
R59.5
266 18
10.5
90
54
29
87
12.5
Vista laterale Vista frontale
1133 DDiimmeennssiioonnii ddeellllaa
ffoottoocceelllluullaa
*DIN Reference (mm)
Fotorilevatore
Vetro di protezione
(parte di ricambio)
Connettore MIL
femmina a 19 poli
Raccordo per
guaina flessibile
