Norsk - 139 -

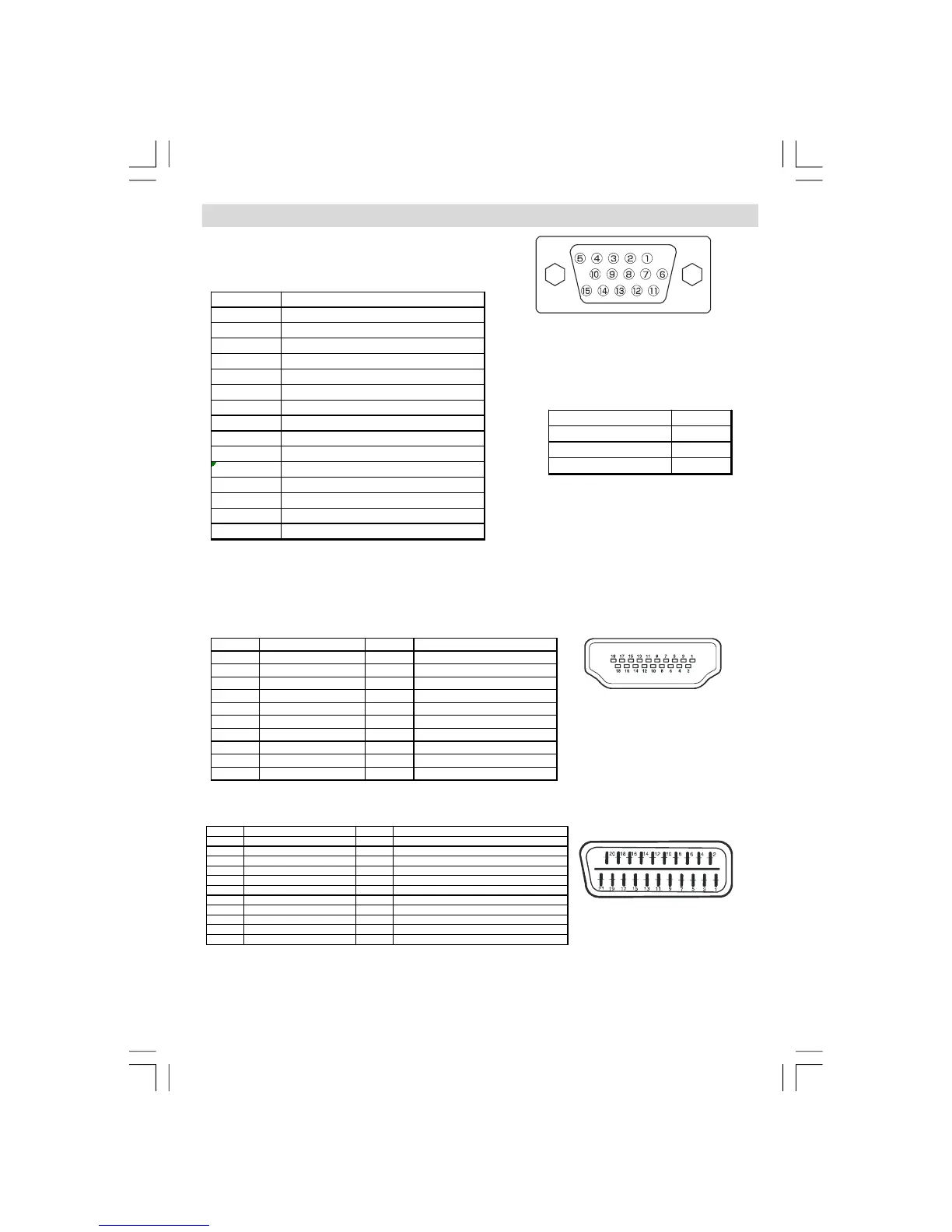

Inngangssignal
PC RGB-terminal (D-sub 15-pins plugg)
Pin Inngangssignal
1 R
2 G eller synk på grønn
3 B
4 Ingen kobling
5 Ingen kobling
6 R.GND
7 G.GND
8 B.GND
9 Ingen kobling
10 GND
11 Ingen kobling
12 [SDA]
13 H-synk eller H/V sammensatt synk
14 V-synk. [V.CLK]
15 [SCL]
• Når forskjellige typer inngangssignaler
kobles til skjermen samtidig gjennom et
grafikkort e.l., vil skjermen automatisk
velge signalene etter følgende
prioritering:
Synk signaltype Prioritet
H/V separat synk. 1
H/V sammensatt synk.
2
synk. på grønn * 3
• Selv med de anbefalte signalene som
vises på neste side, kan det være tilfeller
hvor riktig visning ikke er mulig. Dersom
dette er tilfelle, bruk H/V separat synk, H/
V sammensatt synk.
Spesifikasjoner for HDMI-inngangen
Pin Inngangssignal Pin Inngangssignal
1 TMDS Data2+ 11
TMDS Klokkeskjold (Clock Shield)
2
TMDS Data2 skjold (Shield)
12 TMDS-klokke- (Clock-)
3 TMDS Data 2- 13 CEC
4 TMDS Data 1+ 14 Reservert (N.C. på enhet)
5
TMDS Data1 skjold (Shield)
15 SCL
6 TMDS Data1- 16 SDA
7 TMDS Data0+ 17 DDC/CED Ground
8
TMDS Data0 skjold (Shield)
18 +5 V strøm
9 TMDS Data0- 19 Hot Plug Detect
10
TMDS-klokke+ (Clock+)
Spesifikasjoner for SCART-inngangen
Pin Inngangssignal Pin Inngangssignal
1 LYD UT (HØYRE) 12 Ikke i bruk
2 LYD INN (HØYRE) 13 RGB-R GND
3 LYD UT (VENSTRE/MONO) 14 GND
4 LYD GND 15 RGB-R / S-VHS-KROMINANS INN
5 RGB-B GND 16 BLANKING-SIGNAL
6 LYD INN (VENSTRE/MONO) 17 SAMMENSATT VIDEO GND
7 RGB-B INN 18 BLANKING-SIGNAL GND
8 LYD / RGB VEKSLING / 16:9 19 SAMMENSATT VIDEO UT
9 RGB-G GND 20 SAMMENSATT VIDEO / S-VHS LYSTETTHET INN
10 Ikke i bruk 21 GND / SKJOLD (RAMME)
11 RGB-G INN
Tillegg C: Pluggenes spesifikasjoner
04-NOR-32761W-1055 UK-32 INCH-17MB12-(1 HDMI-3D PAN-BASIC PIP-WO SVHS)-50133726.p6504.09.2008, 08:30139
